Comment installer un autoradio Android Toptaktil dans votre Dacia Logan 2013-2017

Constats terrain confirmés par les retours techniques

Sur Dacia Logan 2013-2017, il n’existe pas de solution réellement universelle. La réussite de l’installation dépend moins du mot “Logan” écrit dans l’annonce que de la combinaison exacte entre plusieurs éléments : tableau de bord, type d’autoradio d’origine, faisceau, interface de commandes au volant ou CAN-Bus, présence éventuelle d’une caméra de recul d’origine et présence éventuelle d’un afficheur séparé.

Les points essentiels à vérifier avant l’installation sont le cadre spécifique, le faisceau adapté, le module d’interface, le test avant remontage définitif et la configuration logicielle après montage. Ces éléments reviennent régulièrement dans les manuels d’intégration, les retours de spécialistes du montage autoradio et les communautés consacrées aux autoradios Android.

Pour une Dacia Logan 2013-2017, il s’agit généralement de la Logan II sur la plupart des marchés européens. Cependant, l’année 2017 peut être une période de transition dans certains catalogues d’interfaces, de façades et de faisceaux. Certains fabricants séparent les modèles Logan 2012-2016 des modèles Logan 2017-2021. Plusieurs vendeurs distinguent également les consoles avec aérateurs centraux ronds et les consoles avec aérateurs centraux rectangulaires.

La photo du tableau de bord reste donc plus fiable que l’année seule. Avant l’achat d’un autoradio Android pour Dacia Logan, il faut comparer la forme exacte de la console centrale avec les photos du produit.

Un autre point important concerne la différence entre un poste radio simple et un système MediaNav, MediaNav Evolution ou écran média d’origine. Sur Dacia et Renault de cette période, les interfaces ne sont pas toujours identiques. Certaines interfaces prévues pour Logan 2012-2016 ne sont pas compatibles avec Media Navigation, tandis que d’autres interfaces conviennent uniquement aux modèles équipés d’un poste basique avec affichage intégré à la radio.

Cette différence explique pourquoi certaines installations fonctionnent directement en plug and play, alors que d’autres deviennent plus complexes à cause de l’écran d’origine, de la caméra OEM ou de l’affichage déporté.

Compatibilité avant achat

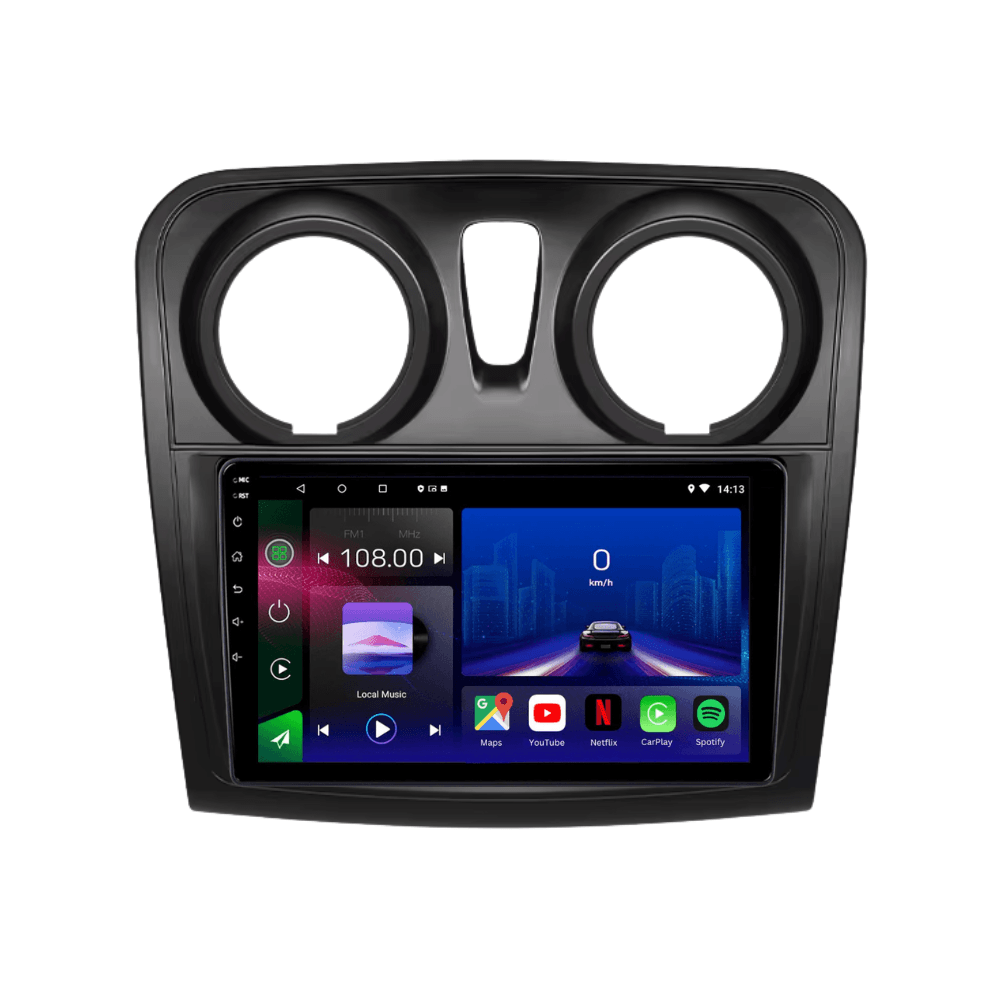

Le premier critère à vérifier avant l’achat d’un autoradio Android Toptaktil ou d’un autre poste Android est la compatibilité mécanique. Le poste doit être prévu pour la façade exacte de la Dacia Logan concernée.

Pour Logan II, il existe des kits double DIN spécifiques, avec ou sans récupération des commandes au volant. Un modèle presque compatible peut entraîner un problème d’alignement, de profondeur, de fixation ou de finition. La forme de la console doit donc correspondre précisément au cadre fourni avec l’autoradio.

Certains modèles destinés à Dacia Sandero ou Dacia Logan jusqu’à 2019 sont livrés avec les cordons adaptés. Cependant, un mauvais choix de façade ou de forme d’écran peut créer des problèmes mécaniques importants. La mention “compatible Logan” ne suffit pas : la forme exacte de la console doit être vérifiée avant l’achat.

Tableau de compatibilité selon l’équipement d’origine

Entrée de commandes au volant

L’entrée de commandes au volant de l’autoradio Android doit être vérifiée avant l’installation. Tous les autoradios de seconde monte n’acceptent pas forcément une interface de commandes au volant. Certains modèles chinois sont compatibles seulement lorsqu’ils disposent d’une connexion universelle en trois fils ou de l’entrée attendue par l’interface.

Pour les postes chinois ou universels comme Xtrons, Pumpkin, Joying ou des modèles non marqués, un câble patch lead séparé peut être nécessaire. Ce câble peut être fourni sous forme de fils libres ou sous forme de jack 3,5 mm selon le type d’autoradio.

Adaptateurs souvent oubliés

Sur Logan II, les petits adaptateurs jouent un rôle important. Selon la configuration du véhicule et du poste, plusieurs éléments peuvent être nécessaires :

• kit de façade dédié Logan ou Logan/Sandero II ;
• interface de commandes au volant ;
• adaptateur d’antenne Fakra vers DIN ;
• outils de dépose de garniture ;
• adaptateur caméra si le véhicule possède une caméra d’origine ;
• patch lead compatible avec la marque ou le type de poste Android ;
• faisceau permettant de récupérer correctement le + permanent et le + après contact.

Ces éléments sont souvent la différence entre une installation réellement plug and play et un montage qui oblige à redémonter la console plusieurs fois.

Matériel nécessaire avant l’installation

Une installation propre nécessite une préparation complète. La liste de base comprend un autoradio avec cadre, un tournevis, des spatules plastiques, de l’adhésif isolant, des colliers de serrage et idéalement un multimètre. Pour une Dacia Logan 2013-2017, il est préférable de préparer tous les éléments avant de commencer le démontage.

Liste recommandée pour l’installation

• autoradio Android Toptaktil compatible Dacia Logan 2013-2017 ;
• façade ou cadre dédié à la console exacte de la Logan ;
• faisceau d’alimentation et haut-parleurs adapté ;
• interface de commandes au volant ou CAN Bus selon le kit ;
• patch lead compatible avec le poste Android ;
• adaptateur d’antenne radio, souvent Fakra vers DIN ou ISO vers DIN selon le véhicule ;
• antenne GPS fournie avec le poste ;
• câbles USB déportés ;
• micro externe si le micro d’origine n’est pas réutilisable ;
• adaptateur de caméra d’origine si le véhicule possède une caméra OEM ;
• caméra de recul aftermarket en cas d’ajout d’une caméra ;
• ruban isolant, colliers de serrage et mousse anti-vibration ;
• multimètre pour contrôler BATT, ACC, masse et signal de marche arrière.

Réutilisation des éléments d’origine

La réutilisation des éléments OEM dépend de la configuration exacte du véhicule. La caméra d’origine peut souvent être conservée, mais seulement avec le bon adaptateur et une logique correcte de déclenchement de marche arrière. Dans beaucoup de cas, l’adaptateur convertit le signal vidéo vers RCA et fournit un fil reverse trigger ainsi qu’une masse.

Le micro d’origine est plus difficile à conserver. Certains systèmes permettent sa réutilisation uniquement si le micro OEM est un micro deux fils raccordable aux entrées dédiées. Dans la majorité des installations, le micro externe fourni avec l’autoradio reste la solution la plus simple et la plus fiable.

Positionnement de l’antenne GPS

L’antenne GPS doit être préparée avant le remontage final. Son câble ne doit pas être coupé ni modifié. Elle doit être placée dans une zone avec une bonne réception, idéalement sous la partie supérieure du tableau de bord, sur la planche de bord ou dans une zone non masquée par du métal.

Il faut éviter de placer l’antenne GPS trop près des montants de pare-brise, d’éléments métalliques, de certaines antennes ou de zones fortement blindées. Plusieurs manuels d’autoradios Android recommandent aussi de brancher l’antenne GPS avant la première mise sous tension afin d’éviter des problèmes de détection.

Dépose de l’autoradio d’origine et préparation du logement

La méthode de démontage dépend de l’autoradio présent dans la voiture. Sur Dacia Logan, Dacia Sandero et plusieurs modèles Renault de cette famille, deux situations principales existent : retrait par clés d’extraction ou dépose de l’habillage central autour de l’autoradio et des aérateurs.

Étape 1 : sécurité électrique

Avant toute manipulation, la borne négative de la batterie doit être débranchée. Cette précaution limite les risques de court-circuit, d’erreur de branchement sous tension et de problème électrique pendant le passage des câbles.

Étape 2 : retrait de l’habillage central

Sur beaucoup de Logan, les plastiques autour du bloc radio doivent être retirés. Une spatule plastique permet de limiter les rayures sur la console. Le démontage doit se faire progressivement, sans forcer brutalement, afin d’éviter la casse des clips.

Une fois l’habillage retiré, les vis du poste deviennent accessibles. Il faut généralement dévisser les vis situées aux coins du poste, tirer l’ensemble doucement vers l’avant, puis débrancher les connecteurs d’alimentation, de haut-parleurs et d’antenne.

Étape 3 : photos avant débranchement

Avant de débrancher les connecteurs, il est fortement recommandé de prendre des photos de la connectique d’origine. Cette étape facilite le contrôle des branchements en cas de doute pendant le montage.

Trois vérifications sont particulièrement importantes :

• noter la forme exacte de la prise radio ;
• noter la forme de la prise d’antenne ;
• vérifier la présence éventuelle d’un afficheur séparé, d’une caméra d’origine ou d’un câblage additionnel.

La présence d’un afficheur séparé ou d’une caméra OEM influence directement la conservation de certaines fonctions comme l’heure, la température, l’image de recul ou d’autres informations liées au système d’origine.

Cas de l’afficheur déporté

Si le véhicule possède un afficheur déporté, les informations du nouvel autoradio ne seront généralement pas reprises sur cet afficheur. Selon l’interface utilisée et la configuration d’origine, certaines informations comme l’heure et la température peuvent toutefois rester présentes.

Branchement faisceau par faisceau

Le branchement doit être réalisé avec méthode. Le patch lead de l’autoradio doit être raccordé à l’interface avant d’alimenter l’interface. De nombreuses installations qui fonctionnent partiellement proviennent d’un montage à blanc réalisé dans le mauvais ordre.

Ordre recommandé de branchement

1. Brancher le patch lead compatible avec le poste Android.
2. Brancher l’interface de commandes au volant ou le CAN Bus au faisceau.
3. Brancher le faisceau principal entre le véhicule et l’autoradio.
4. Brancher l’antenne radio avec l’adaptateur nécessaire.
5. Brancher l’antenne GPS.
6. Brancher les câbles USB déportés.
7. Brancher le micro externe si nécessaire.
8. Brancher la caméra de recul ou l’adaptateur caméra OEM si présent.
9. Contrôler les fils BATT, ACC, masse et REVERSE en cas de doute.
10. Faire un test complet avant de revisser le poste.

Commandes au volant : CAN ou analogique ?

Les commandes au volant de la Logan 2013-2017 peuvent prêter à confusion. Une partie des montages Dacia et Renault utilise une logique résistive ou analogique, et non un dialogue CAN complet pour la télécommande de colonne.

Certaines interfaces sont donc décrites comme des interfaces analogiques de commandes au volant. Certaines notices montrent même plusieurs variantes physiques de télécommande à sélectionner avec un dip switch dans le boîtier.

La présence d’un CAN Bus fourni avec un autoradio ne signifie pas forcément que toutes les commandes au volant passent par le CAN. Il faut identifier la logique utilisée par le faisceau livré avec le poste.

KEY1, KEY2 et apprentissage manuel

Sur beaucoup de postes Android génériques, une confusion fréquente concerne le menu “Steering Wheel Learning”. Lorsque les commandes au volant arrivent via un CAN Bus, ce menu ne sert souvent à rien.

Si le véhicule utilise un adaptateur CAN, les fonctions sont généralement préprogrammées par le profil véhicule ou le profil CAN. Les fils KEY1 et KEY2 servent surtout aux commandes analogiques directes.

Si le CAN est reconnu mais que les boutons ne peuvent pas être réappris dans l’application de learning, cela ne signifie pas forcément une panne. Le contrôle doit plutôt porter sur le profil véhicule, le type de CAN Bus, le protocole sélectionné et le patch lead.

Caméra de recul aftermarket

Pour une caméra de recul aftermarket, trois éléments doivent être respectés :

• le signal vidéo RCA doit être branché dans la bonne entrée caméra ;
• la caméra doit être alimentée correctement ;
• le poste doit recevoir un signal de marche arrière via le fil BACK ou REVERSE, sauf si ce signal est déjà fourni par l’interface.

Une caméra peut rester noire simplement à cause d’un mauvais format vidéo. Certains postes doivent être réglés en CVBS, d’autres acceptent l’AHD, et certains modèles proposent plusieurs formats dans les paramètres de marche arrière.

Caméra d’origine OEM

Pour une caméra d’origine, le problème est souvent plus subtil. Même lorsqu’un adaptateur caméra OEM est utilisé, il faut souvent relier le Camera RCA du faisceau principal au bon câble caméra du nouveau poste.

Sur Dacia Logan MK2 équipée d’un écran média d’origine, un adaptateur 24 broches peut être nécessaire pour conserver la caméra d’origine. Ce type d’adaptateur convertit généralement le signal vidéo vers RCA et fournit aussi un reverse trigger et une masse.

En pratique, une Logan équipée d’un écran média d’origine ne se branche pas de la même manière qu’une Logan avec radio basique. L’adaptateur exact est indispensable.

Antenne radio FM

Pour la radio FM, le point le plus important est l’adaptateur d’antenne. Selon la version du véhicule, il peut s’agir d’un adaptateur Fakra vers DIN ou ISO vers DIN.

Si la réception FM devient très faible après installation alors que le reste fonctionne, la cause n’est pas forcément le tuner Android. Les causes fréquentes sont :

• mauvais adaptateur d’antenne ;
• adaptateur non alimenté ;
• fil ANT ou AMP non raccordé ;
• prise d’antenne mal enfoncée ;
• mauvaise masse ou mauvais contact.

Configuration logicielle après le premier démarrage

Le premier démarrage ne doit pas uniquement servir à utiliser le poste. Il doit surtout permettre d’identifier la logique du véhicule, de tester les fonctions et de corriger les paramètres avant le remontage final.

Réglages CAN et profil véhicule

Les réglages CAN permettent souvent de récupérer plusieurs fonctions importantes :

• boutons au volant ;
• ouverture des portes ;
• affichage de marche arrière ;
• certaines informations de climatisation ;
• certaines informations véhicule ;
• comportement du poste au contact.

Sur plusieurs postes Android, une application appelée CAR, Car Settings, Factory Settings ou CAN Settings permet d’accéder aux réglages du module CAN, de corriger les boutons mal mappés et d’activer certaines fonctions liées au véhicule.

Mot de passe usine

Le mot de passe usine varie selon la famille matérielle. Le code 8888 est fréquent, mais il n’est pas universel. D’autres codes existent selon les marques et les versions logicielles, comme 1234, 123456 ou 0000.

Il est préférable de conserver la notice du vendeur ou de demander le code exact avant le montage, au lieu de supposer qu’un seul mot de passe fonctionnera forcément.

Paramètres à vérifier après démarrage

Une fois dans les réglages avancés, plusieurs paramètres doivent être contrôlés méthodiquement :

• profil véhicule sélectionné ;
• type de CAN Bus ou d’interface ;
• protocole CAN ou analogique ;
• entrée caméra utilisée ;
• format caméra CVBS ou AHD ;
• entrée micro ;
• port USB réellement compatible CarPlay ou Android Auto ;
• langue du système ;
• heure et fuseau horaire ;
• paramètres Bluetooth ;
• paramètres audio et DSP ;
• mise en veille et délai ACC.

CarPlay et Android Auto

Tous les ports USB ne sont pas équivalents. Certains autoradios possèdent un port USB dédié aux données, à Android Auto ou à CarPlay, tandis que d’autres ports servent principalement à la recharge ou au stockage.

Si Android Auto ou CarPlay ne fonctionne pas, plusieurs vérifications sont nécessaires :

• tester un autre port USB ;
• utiliser un câble USB de bonne qualité ;
• tester le mode filaire ou sans fil ;
• contrôler l’application utilisée par le poste ;
• vérifier les permissions Bluetooth et Wi-Fi du téléphone ;
• contrôler les réglages de date, heure et fuseau horaire.

Réglage du son et DSP

Le DSP et l’égaliseur jouent un rôle important dans la qualité audio finale. Un poste Android bien installé donne de meilleurs résultats lorsque les paramètres audio sont correctement réglés.

Les réglages importants sont :

• égaliseur ;
• balance gauche/droite ;
• fader avant/arrière ;
• niveaux de volume système ;
• niveau Bluetooth ;
• volume de navigation ;
• niveau du micro ;
• son pendant la marche arrière ;
• filtres ou réglages de basses selon le poste.

Beaucoup de plaintes concernant un mauvais son viennent d’un mauvais preset, d’un mauvais chemin audio, d’un adaptateur inadapté ou d’un réglage DSP incorrect, et non d’un défaut matériel du poste.

Pannes fréquentes et solutions

Les problèmes les plus fréquents sur Dacia Logan, Dacia Sandero, Renault et les autoradios Android de seconde monte se regroupent généralement autour de six familles :

• commandes au volant ;
• caméra de recul ;
• batterie, ACC et mise en veille ;
• réception FM ;
• intégration mécanique ;
• conservation des fonctions OEM.

Tableau de dépannage complet

Problème de microphone

Le microphone est un problème très fréquent sur les postes Android modernes. Si les appels sont mauvais, le Bluetooth n’est pas toujours en cause. Le premier contrôle consiste à vérifier si le poste utilise son micro interne ou le micro externe.

La réutilisation du micro OEM n’est pas toujours possible. Dans certains cas, elle fonctionne uniquement avec un micro d’origine à deux fils. Dans la majorité des installations, le micro externe fourni reste la solution la plus fiable.

Procédure de test avant remontage définitif

Avant de revisser le poste, un test à blanc complet doit être réalisé. Les éléments suivants doivent être vérifiés :

• démarrage du poste ;
• extinction après coupure du contact ;
• conservation de la mémoire ;
• son sur les quatre haut-parleurs ;
• commandes au volant ;
• réception FM ;
• réception GPS ;
• micro ;
• Bluetooth ;
• port USB data ;
• Android Auto ou CarPlay ;
• caméra de recul ;
• affichages véhicule éventuels ;
• mise en veille ;
• reprise après redémarrage.

Après validation de ces points, le faisceau peut être rangé, le poste fixé et la façade reclipsée. Cette étape évite de devoir redémonter la console plusieurs fois après le montage final.

Conclusion

L’installation d’un autoradio Android Toptaktil dans une Dacia Logan 2013-2017 repose sur une règle simple : identifier d’abord le système d’origine exact, choisir ensuite le bon ensemble façade, faisceau et interface, puis configurer le poste selon le bon profil véhicule.

Sur Dacia Logan II, la marque de l’autoradio ne suffit pas à garantir une installation réussie. La compatibilité complète entre le tableau de bord, le faisceau, le module CAN ou analogique, la caméra, l’antenne, les commandes au volant et les réglages logiciels reste le point le plus important.

Avec un autoradio Android Toptaktil compatible, une façade adaptée, un faisceau correct et un test complet avant remontage, l’installation peut devenir propre, fiable et agréable à utiliser au quotidien.
