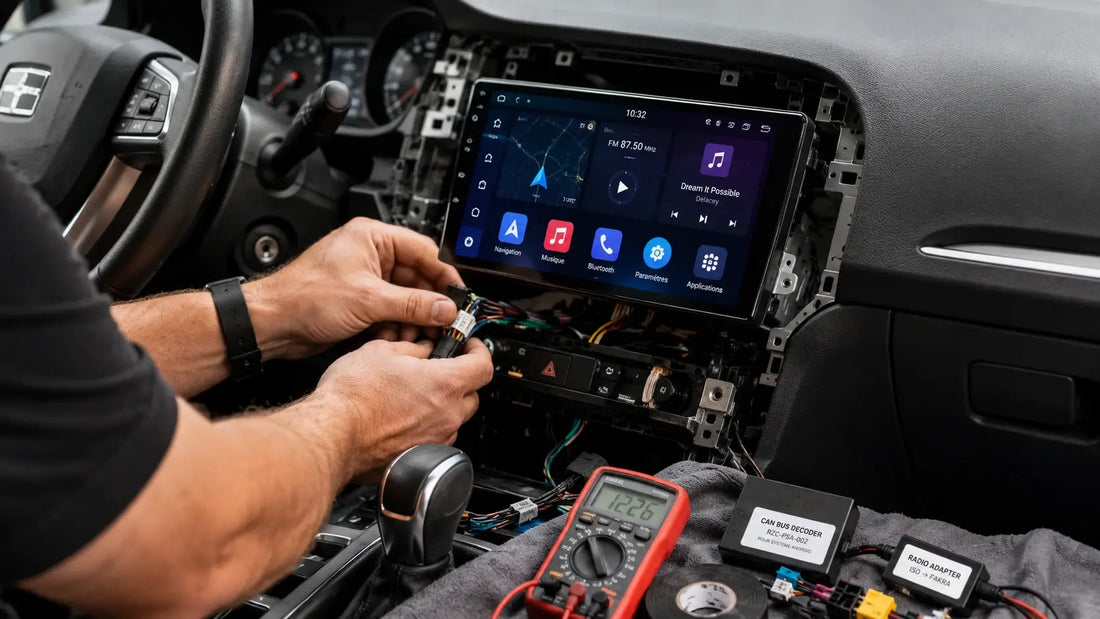

Installation et optimisation d’un autoradio Android : guide complet issu de 30 ans d’expérience

Ce guide rassemble une expérience terrain de plusieurs décennies dans l’installation d’autoradios, d’écrans Android, de systèmes CarPlay/Android Auto, de faisceaux CAN-Bus, de caméras de recul et de solutions audio automobiles. Il est conçu pour aider à comprendre les problèmes les plus fréquents, choisir les bons accessoires et éviter les erreurs coûteuses lors d’une installation.

1. Types de systèmes audio automobile

Les systèmes audio automobiles se répartissent essentiellement en deux catégories : systèmes d’origine (intégrés en usine) et après-vente (aftermarket). L’autoradio d’origine est adapté au véhicule (format, connectiques, fonctionnalités comme CarPlay intégré ou commande au volant natives), mais offre souvent peu de puissance et peu d’options de personnalisation. Les autoradios aftermarket (de marques comme Pioneer, Kenwood, Alpine) offrent plus de fonctionnalités (Bluetooth, DAB+, navigation, interfaces Android Auto/Apple CarPlay, égaliseurs) et de puissance sonore, mais nécessitent un kit d’installation pour s’adapter au tableau de bord.

• Autoradio (tête radio) : unité principale (moniteur, clavier) qui gère la source audio. Les modèles modernes incluent souvent écran tactile et connectivité numérique. Ils ont en général des sorties RCA (préampli) ou amplificateur interne.
• Amplificateurs : complètent ou remplacent l’ampli intégré de la radio pour fournir plus de puissance. On distingue les amplis 2 canaux (stéréo), 4 canaux (pour 4 haut-parleurs), amplis dédiés caisson (monos) pour subwoofers, et enceintes actives (amplificateur intégré). Les câblages d’alimentation et de signal diffèrent : tout ampli externe nécessite une alimentation +12V+ distante de batterie (avec fusible au plus près) et une mise à la terre fiable, ainsi que le fil de commande à distance (fil bleu ou bleu/blanc) venant de l’autoradio.
• Haut-parleurs : généralement en paires (gauche/droite avant et arrière), ils peuvent être coaxiaux (woofer + tweeter dans même enceinte) ou séparés (composants distincts avec filtre passif). Les woofers couvrent les basses-médiums, les tweeters couvrent les aigus. Certaines installations ajoutent également des haut-parleurs centraux ou des surrounds pour du son immersif. Par exemple, un ensemble de composants comprend des grosses membranes avec bobine et des petites coupelles pour aigus.
• Caissons de basses (subwoofers) : renforcent les basses fréquences (<100 Hz). Montés dans un caisson dédié pour bien reproduire les infrabasses. Nécessitent souvent un amplificateur puissant (on privilégie un caisson actif avec ampli intégré, ou un ampli externe dédié).

Les termes de comparaison incluent la qualité audio, la puissance disponible, la compatibilité technique et les coûts. Un système aftermarket exige un kit de montage (façade, supports) pour s’ajuster au tableau de bord du véhicule, ainsi qu’un faisceau de câblage de remplacement (adaptateur ISO, antenne Fakra).

2. Alimentation et câblage

Le câblage d’alimentation est crucial pour la performance et la sécurité. Classiquement, on trouve dans le faisceau trois fils principaux pour l’autoradio :

• Fil rouge (12V ACC) : alimentation commandée par le contact (12V uniquement quand le moteur tourne ou position ACC).
• Fil jaune (12V permanent) : alimentation constante pour mémoriser les réglages et l’horloge. Doit passer par un fusible dédié au plus près de la batterie pour éviter les surtensions. Il alimente typiquement la mémoire du poste.
• Fil noir (masse) : relié au châssis du véhicule, il doit être solidement connecté à la carrosserie dénuée de peinture. Une bonne mise à la terre réduit les bruits parasites.

Bonnes pratiques de câblage :

• Porte-fusible au plus près de la batterie : chaque fil d’alimentation 12V (en particulier pour les amplis puissants) doit être protégé par un fusible approprié (par exemple 25A à 100A) placé à moins de 45 cm de la borne +12V. Cela empêche tout incendie en cas de court-circuit.
• Câbles dimensionnés : on choisit un calibre (AWG) adapté à l’intensité : par ex. 4AWG ou 8AWG pour l’alimentation principale d’un ampli, 14-16AWG pour l’alimentation d’un autoradio. On utilise du câble audio blindé (RCA blindés, fil HP blindé) pour réduire les interférences.
• Distribution de puissance : lorsque plusieurs amplificateurs sont installés, on répartit le courant via un boîtier de distribution fusible (power dist.) afin que chaque ampli ait son propre fusible.
• Mise à la terre : relier solidement tous les modules (autoradio, amplis) à la carrosserie, de préférence en un seul point ou plusieurs très proches pour éviter les boucles de masse. Démonter la peinture et serrer fermement la cosse sur un perçage propre.

Il existe également des séparateurs de batterie (chargeurs DC/DC) pour les installations sur véhicules à plusieurs batteries (camping-cars, bateaux) : ils gèrent la charge et isolent les consommations auxiliaires.

Alternateur et batterie : un système audio puissant augmente la charge sur l’alternateur. On conseille souvent de renforcer la batterie (type AGM, batterie auxiliaire dédiée) ou d’upgrader l’alternateur pour fournir suffisamment d’ampérage. Un usage continu fort peut autrement décharger la batterie (forte charge alternateur, chargeur booster).

3. Chemins de signal (Audio et commandes)

Les signaux audio circulent du poste vers les amplificateurs et enceintes. Différents types de connexions sont utilisés :

• Sorties RCA (line level) : la plupart des autoradios aftermarket et certains OEM fournissent des sorties préamplifiées RCA pour chaque canal (gauche, droite, avant, arrière, sub). Ces sorties sont de faible niveau (quelques volts) et se raccordent directement aux entrées RCA d’un amplificateur externe. Elles offrent une bonne immunité au bruit.
• Entrées haut niveau (speaker level) : si l’autoradio ou l’ampli n’a pas de RCA, on peut utiliser les fils haut-parleurs comme entrée. Des interfaces actives ou un ampli avec entrées haut-niveau détectent le signal amplifié et le convertissent en préampli. Exemple : certains amplis audio ou DSP acceptent un faisceau “HP input”.
• Bus CAN/LIN (données véhicule) : sur les voitures modernes, de nombreuses fonctions audio (volumétrie, commandes au volant, infos sur l’écran du tableau de bord) passent par le bus CAN (Controller Area Network) ou LIN. Par exemple, l’allumage du poste en position ACC peut être transmis via CAN, et non directement par un fil rouge. De même, certaines commandes au volant envoient des trames numériques. Il faut alors un décodeur CAN (comme iDatalink Maestro, PAC, Konnekt 2, etc.) pour émuler les signaux du véhicule et conserver les fonctions d’origine. Le bus MOST (fibres optiques) se retrouve chez Mercedes/BMW et nécessite un module spécifique.
• Commandes au volant (SWC) : elles sont souvent implémentées par un adaptateur séparé (p. ex. PAC SWI, Axxess ASWC-1) qui se branche sur l’autoradio et traduit les impulsions résistives ou numériques du volant en impulsions compatible aftermarket. Les faisceaux standards pour autoradio peuvent déjà inclure une connectique pour adaptateur SWC. On programme ces adaptateurs en fonction du véhicule et du modèle de poste (il faut se référer aux guides du fabricant SWC).
• Illumination et antenne : de nombreux faisceaux ont un fil bleu pour l’antenne motorisée (+12V quand la radio est on) et un fil orange (ou rouge/orange) pour l’éclairage du clavier. Il peut exister un fil d’illumination connecté aux feux de position, activant l’éclairage du poste la nuit. Par exemple, sur certaines voitures VW on conserve l’éclairage via les circuits de feux/veilleuses.
• Signal audio vers amplis et speakers : du poste, le signal audio (via RCA ou HP) arrive aux amplificateurs, qui le restituent sur les haut-parleurs selon la configuration (bi-amp, quatre canaux, etc.). Un chemin typique est : source audio ➜ autoradio ➜ (pré-sortie RCA) amplificateur ➜ enceinte. Pour un caisson, le poste peut avoir une sortie « Sub Out » via RCA dédiée.

4. Procédures d’installation pas-à-pas

Selon le véhicule, l’installation diffère. Voici les scénarios courants :

4.1 Voitures anciennes (sans CAN)

1. Préparation : Réunir outils (tournevis cruciformes/plat, pince à dénuder, kit de démontage de garniture, multimètre, soudures, etc.). Toujours déconnecter la batterie avant toute manipulation électrique. Il est conseillé de retirer la cosse négative en premier pour éviter les courts-circuits lors des manipulations, puis la positive.
2. Démontage de l’ancien autoradio : Utiliser les clés ou outils de retrait (selon marque) pour extraire le poste existant. Débrancher l’antenne radio et les connecteurs d’alimentation et haut-parleurs. Contrôler l’état du faisceau et des fiches ISO (propres, non corrodées).
3. Montage du kit : Positionner le cadre (support) fourni dans le nouveau kit double DIN ou simple DIN. Insérer le nouvel autoradio dans le tableau de bord en vérifiant l’alignement et la stabilité. (Si la taille diffère, adapter avec cadre ou carter plastique compatible).
4. Branchement électrique : Raccorder le faisceau adaptateur au nouveau poste en assortissant les couleurs (rouge sur rouge, jaune sur jaune, noir sur noir, etc.). Connecter le câble d’antenne (souvent Fakra ou ISO) à l’adaptateur. Installer des cosses de type U ou FASTON sur les fils d’alimentation si nécessaire. Le fil rouge va à l’ACC, le jaune au + permanent (via fusible), le noir à la masse. S’assurer que chaque connexion est solide.
5. Installation des haut-parleurs : si les haut-parleurs d’origine sont remplacés, les fixer dans leurs emplacements (portières, tableau de bord) avec des vis fournies. Veiller à monter des baffles ou joints d’étanchéité pour isoler acoustiquement la carrosserie, et à respecter la polarité (+/–) des fils. Brancher les fils HP sur le poste ou l’ampli.
6. Vérification initiale : Avant de remonter le tout, reconnecter la batterie et mettre le contact. Tester le démarrage de l’autoradio, le son, le rétroéclairage et les fonctionnalités (Bluetooth, USB, etc.). En cas de dysfonctionnement (pas de son, pas d’allumage), couper le contact et vérifier les fusibles de l’autoradio dans le boîtier de fusibles du véhicule. Parfois le fusible 21 (tableau de bord) alimente l’éclairage, comme indiqué sur certains forum.
7. Finalisation : Si tout fonctionne, retirer à nouveau le courant, verrouiller les fils (serrer ou souder toutes connexions), puis remettre en place les panneaux de garniture. Respecter le bon routage des câbles (loin de pièces mobiles ou sources de chaleur).

4.2 Véhicules modernes (CAN-bus, MOST, etc.)

Les véhicules récents (post-2000) intègrent de plus en plus de bus de données. L’installation d’un autoradio peut alors nécessiter :

• Interfaces CAN/LIN/MOST : Pour conserver le contrôle au volant, les affichages du tableau de bord, et éviter les erreurs de modules, on installe un boîtier dédié. Par exemple, pour un système de marque (VW, Audi) on utilise un adaptateur CAN + clé Key1/Key2 (PAC, Konnekt 2) qui simule la radio d’origine. Chez BMW/Mini iDrive, on pose un adaptateur MOST sur fibre optique. Chez Mercedes, un décodeur LIN spécifique aux commandes au volant. Ces interfaces sont codées au véhicule et au modèle de poste (via PC).
• Branchement ACC sur CAN : Souvent, il n’existe pas de fil 12V contact accessible, car l’info passe sur le bus. Il faut alors tirer l’ACC sur un fusible après-contact du boîtier prévu (par ex. sur l’Audi A3, prendre le +12V APRÈS CONTACT dans la boîte à fusibles, car sur l’autoradio d’origine la commutation passait par le CAN).
• Caméras et autres : Parfois des accessoires (caméra de recul, capteurs) nécessitent un convertisseur de tension (ex. caméra Toyota 6V avec convertisseur 12→6V) ou un décodeur de protocole. Les prises ISO peuvent inclure des fils pour caméra (par ex. fil violet pour caméra arrière sur Alpine).
• Configuration et codage : Après branchements physiques, certains véhicules exigent un codage électronique (via VCDS/VAG-COM sur VW, ISTA sur BMW) pour informer l’ordinateur de bord du nouvel équipement. Sans cela, on peut perdre des fonctions (clim auto affectée, messages d’erreur). Les forums techniques (russes ou européens) indiquent souvent d’ajouter des “modifications de fichiers de configuration”.
• Exemple pratique (VW/MQB) : Les voitures du groupe VW MQB ont un mode “sommeil” spécifique. Pour éviter de vider la batterie, on installe parfois un relais temporisé ou une adaptation d’éclairage du CAN (Sleep Mode). On protège le retour de câbles avec un fusible séparé.

4.3 Motos et quads

La moto nécessite des précautions particulières :

• Étanchéité et vibrations : Utiliser un autoradio/multimédia conçu pour moto (résistant aux intempéries, vibrations). Tous les connecteurs doivent être étanches (Fakra étanche, manchon sur soudure), et le tout fixé solidement (colliers, adhésifs antivibrations).
• Alimentation : Couper le contact (déconnecter la batterie moto) avant l’installation. Souvent, la batterie de moto est petite, on privilégie un fusible proche de la borne. Bien souder ou sertir les connexions pour qu’elles résistent aux vibrations.
• Montage : Installer l’unité sur la potence de guidon ou dans une nacelle fixée au tableau de bord. Des kits adaptateurs handlebar (étrier spécial) existent. Ne pas installer près de pièces mobiles (frein, poignée d’embrayage). Percer le carénage si nécessaire (avec soin).
• Haut-parleurs : Les motos n’ont pas toujours d’enceintes intégrées. On fixe des haut-parleurs marins ou spécifiques (KIT HP 6,5″) sur les carénages, avec boucliers acoustiques (caoutchouc).
• Éléments spécifiques : Lors du câblage, inclure un anti-écoulement (switch on/off manuel) pour couper l’autoradio moto à l’arrêt (pour éviter de vider la batterie).

5. Démarche de dépannage et diagnostic

En cas de problème (absence de son, bruit parasite, batterie qui se vide, etc.), suivre une méthode logique :

• Étapes clés :
  1. Alimentation : Contrôler la présence de +12V (fil rouge, jaune) à l’aide d’un multimètre. S’assurer que tous les fusibles (porte-fusible et boîtier) sont intacts.
  2. Masse : Vérifier la qualité de la masse. Un mauvais contact de masse engendre souvent des parasites (bruit d’alternateur, grondements). Un test simple : déconnecter temporairement la masse d’un amplificateur pour voir si le bruit disparaît.
  3. Connectivité audio : S’assurer que les câbles RCA ou HP sont correctement branchés. Tester la continuité des bobines de haut-parleurs (elles doivent donner une résistance de quelques ohms). Les haut-parleurs défectueux (cassés ou coupés) ne sonoriseront pas.
  4. Parasites / Bourdonnements : Typiquement causés par une boucle de masse ou interférences. Solutions : utiliser des câbles RCA blindés, ajouter un isolateur de boucle de masse entre autoradio et amplis, ou rapprocher la prise de masse. Vérifier l’absence de câble audio passant trop près du faisceau d’allumage ou du démarreur.
  5. Problèmes CAN/BUS : Sur les véhicules modernes, un dysfonctionnement CAN peut bloquer l’allumage du poste. Si l’autoradio ne s’allume pas, vérifier si un code d’erreur apparaît (voyant CAN, ABS, etc.) et rebrancher l’interface CAN ou réinitialiser le boîtier interface.
  6. Batterie déchargée : Si la batterie se vide, mesurer le courant au repos (sans consommateur) avec un ampèremètre. Les installations audio mal configurées (fil rouge non isolé) peuvent provoquer un drain.
  7. Oscilloscope : Pour les cas difficiles (distorsion peu compréhensible), on peut injecter un signal de test (tone 1 kHz) et observer avec un oscilloscope la qualité du signal en sortie RCA.

L’exemple de flowchart ci-dessus illustre cette démarche de diagnostic. Les sources recommandées indiquent de commencer par l’électricité de base, puis de tester le chemin audio.

6. Réglage et égalisation sonore

Après l’installation, optimiser la qualité sonore implique :

• Filtrage (crossovers) : Définir les fréquences de coupure selon les enceintes. Par exemple, on règle un filtre passe-bas vers 80–100 Hz pour les satellites (tweeters), et un passe-haut à 80–100 Hz pour les haut-parleurs média. Un subwoofer reçoit un filtre passe-bas plus bas (ex. 50–80 Hz). Cela répartit le spectre et évite la distorsion des hautes fréquences dans les graves. Les crossovers peuvent être passifs (composants intégrés aux HP) ou actifs (module externe alimenté installé entre le poste et l’ampli). Un crossover actif nécessite d’être raccordé en amont des amplis (avec alimentation 12V, masse et remote).

• Égalisation (EQ) : La plupart des autoradios modernes ont un égaliseur graphique ou paramétrique de 3–7 bandes. Il est conseillé de corriger les résonances de caisse ou les déconnexions acoustiques. Par exemple, atténuer légèrement les basses si les portières vibrent, ou ajuster les médiums pour une voix plus claire. Les DSP (processeurs audio externes, ex. Alpine PXA, Audison bit) offrent des EQ plus précis et des réglages de phase.

• Gain staging : Ajuster le niveau de sortie de chaque ampli pour optimiser le rapport signal/bruit. On règle le volume de l’autoradio à moitié, puis on augmente le gain de chaque ampli jusqu’à ce qu’on entende de la distorsion sur un signal de test (puis on réduit légèrement).

• Alignement temporel : Corriger le décalage causé par la géométrie du véhicule. Comme le pilote est plus proche d’une enceinte que de l’autre, on utilise un délai (par exemple via DSP) pour retarder légèrement le signal du haut-parleur le plus près. À 48 kHz, un décalage d’un échantillon correspond à ≈0,02 ms soit ≈0,3 cm de distance. En ajustant ces délais, on aligne les arrivées sonores au siège, améliorant l’image stéréo. On réalise ce réglage après les filtres : on cadre le son pour que l’épicentre des instruments soit au centre du tableau de bord.

• Réglages avancés : Nombreux DSP actuels proposent des calibrations automatiques (microphone de mesure). Il est recommandé de lancer un « auto EQ » de base puis d’affiner manuellement les bandes.

7. Aspects mécaniques et montage

L’installation mécanique assure la durabilité du système :

• Kits de montage : Pour remplacer un autoradio d’origine par un modèle standard, on emploie un kit spécifique à la marque (ex. Metra, Scosche) comprenant un panneau de remplissage et des supports métalliques. Cela permet un ajustement propre dans la planche de bord. Sans kit, des adaptateurs universels (plastiques) sont risqués.
• Équipements de fixation : Les haut-parleurs sont fixés sur des adaptateurs (bagues) ou directement vissés dans le panneau de porte. Installer des baffles acoustiques (mousse ou caoutchouc) entre la porte et l’enceinte pour éviter les vibrations de tôle. Des plots antivibrations (type caoutchouc ou liège) sous l’enceinte sont utiles.
• Isolation : Appliquer de la matériau insonorisant (bitume élastique) sur les plaques métalliques (portes, coffre) pour réduire les vibrations. Ne pas visser les unités électroniques (EQ, ampli) directement sur la tôle : soit les monter sur une planche isolante, soit utiliser des rondelles en caoutchouc. Un montage rigide en métal peut induire des bruits parasites.
• Gestion des câbles : Les câbles doivent être bien rangés et attachés. Utiliser des colliers et caches pour éviter qu’ils ne pendent ou ne se déforment. Ne pas laisser traîner de câbles près des charnières de portes.
• Ergonomie et sécurité : Positionner les modules (EQ, processeur) à portée de main pour faciliter les réglages (un caisson de basses actif peut être réglé sous le siège ou coffre). Les écrans doivent être visibles sans gêner la conduite.

8. Sécurité et réglementation

• Sécurité électrique : Le 12 V auto n’est pas mortel, mais il peut causer des courts-circuits. Toujours déconnecter la batterie (borne “–” en premier) avant de manipuler les fils. Installer un fusible sur chaque ligne d’alimentation et ne jamais souder un fil sans protection. Un contact accidentel du + sur la carrosserie peut provoquer des étincelles violentes.
• Réglementation routière : En France (et dans l’UE), l’article R412-6-2 du Code de la route interdit d’avoir dans le champ de vision du conducteur un écran en fonctionnement non lié à la conduite. Autrement dit, un lecteur vidéo ou un smartphone en affichage libre est interdit au volant. Un GPS intégré ou CarPlay est toléré tant qu’il sert à la conduite, mais toucher à l’écran pendant la marche peut être verbalisé comme une distraction (retrait de 3 points et amende). Ainsi, paramétrer la source audio (titre, station) doit se faire idéalement à l’arrêt ou via commande vocale/Mains-Libres.
• Homologation : Choisir du matériel certifié CE et respectant les normes radiofréquences (pas d’émetteur illégal). Ne pas modifier le système de sécurité du véhicule (airbags, capteurs). Une installation incorrecte (par exemple, perforer une gaine de frein) peut annuler la garantie et exposer à de graves risques.

9. Outils et matériaux recommandés

• Outils de base : Tournevis cruciforme et plat (tailles variées), clés plates/douilles, pinces coupantes/dénudeuses/crimpeuses, multimètre (testeur 12V/ohmmètre), fer à souder et fil de soudure étain, pistolet à colle chaude, perceuse (pour kit DIN).
• Outils spécialisés : Kits de dépose pour garnitures (éjecteurs de poste), pinces à épiler pour câbles, dénudeur automatique, testeur de continuité/serre-fils.
• Matériaux électriques : Câbles de différentes sections (par ex. AWG 16-14 pour haut-parleurs, AWG 8-4 pour alimentation), fiches et cosses (faston, ronde pour masse), gaine thermo-rétractable, ruban isolant, colliers de serrage, goulottes protectrices. Un kit de câblage d’ampli (power, ground, remote, RCA) est souvent vendu complet.
• Éléments de fixation : Visserie de rechange, silentblocs ou rondelles en caoutchouc, planche isolante (PVC) pour montage d’amplis, mousse insonorisante (Dynamat ou équivalent).
• Électronique de remplacement : Fusibles (mini/tube), porte-fusible en ligne, convertisseur de tension (pour caméras, si nécessaire). Adaptateurs CAN ou interfaces Bluetooth.
• Outils de mesure : Oscilloscope (idéal pour contrôle approfondi), enregistreurs de courant (pour monitorer la batterie), lampe d’essai 12V.
• Autres : Nettoyant contact électrique, produit dégraissant pour bornes batterie, graisse diélectrique pour les connexions.

10. Estimations de coût et temps

À titre indicatif (valeurs variables selon pays) :

• Matériel : autoradio de base (100–300€), ampli stéréo (100–400€), ampli monos (100–300€), jeu de HP (50–200€), subwoofer actif (150–500€). Adaptateurs CAN/SWC (~80–250€), kits de façade (20–50€).
• Main-d’œuvre : un installateur professionnel facture typiquement 50–80€ par heure. Pour un autoradio simple, compter 1–2 heures ; pour un système complet (multiples amplis, subwoofer, DSP), 3–5 heures.
• Exemples : un montage d’autoradio aftermarket avec harnais coûte environ 70–150€ en atelier ; ajouter un ampli et un sub peut faire monter la facture à 300–500€ de main-d’œuvre. Les passionnés bricoleurs peuvent économiser ces coûts mais doivent investir dans les outils.

11. Bonnes pratiques

• Lisez attentivement les manuels d’installation du fabricant de l’autoradio et des interfaces CAN. Ces documents précisent les codes de couleurs et étapes exactes.
• Testez chaque étape avant de fermer le tableau de bord (vérification d’alimentation, son sur chaque haut-parleur, éclairage).
• Utilisez des connexions fiables : privilégiez la soudure (gaine thermo après) ou des cosses serties de qualité plutôt que des « Scotchlok » fragiles.
• Identifiez et étiquetez les fils (ruban adhésif + stylo indélébile) pour tout démontage futur. Gardez un schéma de câblage pour référence.
• Protégez la batterie du pontage accidentel : lorsqu’elle est déconnectée, gardez la cosse dans un chiffon isolant.
• Tenez compte de la ventilation : ne couvrez pas un amplificateur chaud, laissez de l’espace autour.
• Respectez la réglementation (couleur des câbles, normes anti-incendie).
• Enfin, restez patient et méthodique : une installation soignée évitera des pannes ultérieures et améliorera la qualité sonore globale.

FAQ – Questions fréquentes avant d’installer un autoradio Android

Pourquoi mon autoradio Android ne s’éteint pas après avoir coupé le contact ?

Sur beaucoup de véhicules modernes, le signal ACC n’est plus un simple fil 12V. Il peut être transmis par le CAN-Bus. Si le décodeur CAN n’est pas adapté, le poste peut rester allumé ou vider la batterie. La solution consiste à utiliser un faisceau CAN-Bus compatible avec le modèle exact du véhicule ou à récupérer un vrai après-contact protégé dans la boîte à fusibles.

Pourquoi les commandes au volant ne fonctionnent plus ?

Les commandes au volant peuvent être résistives, CAN, LIN ou gérées par un module spécifique. Il faut vérifier les fils Key1/Key2, le boîtier CAN-Bus, puis lancer l’apprentissage manuel dans les paramètres de l’autoradio lorsque le véhicule le permet.

Pourquoi je n’ai plus de son après installation ?

La cause dépend souvent du système audio d’origine. Si la voiture possède un amplificateur Bose, JBL, Harman Kardon, Dynaudio ou un bus optique MOST, l’autoradio Android ne peut pas toujours envoyer le signal directement. Il faut parfois un adaptateur RCA, un décodeur MOST, un faisceau spécifique ou un bypass de l’amplificateur d’origine.

Pourquoi la caméra de recul d’origine ne fonctionne plus ?

Certaines caméras d’origine ne fonctionnent pas en 12V. Toyota, par exemple, utilise souvent des caméras 6V. Dans ce cas, il faut ajouter un convertisseur 12V vers 6V et vérifier le fil de déclenchement marche arrière.

Est-il préférable d’installer soi-même ou de confier l’installation à un professionnel ?

Une installation simple peut être réalisée avec de la méthode, un faisceau adapté et un multimètre. En revanche, dès qu’il y a un système premium, un CAN-Bus complexe, une caméra d’origine ou un ampli optique, un installateur expérimenté évite souvent les erreurs, les pertes de fonctions et les pannes électriques.

Sources techniques et références utiles

Les recommandations de ce guide s’appuient sur l’expérience terrain, les procédures d’installation usuelles, les bonnes pratiques de câblage automobile et des ressources techniques spécialisées.

• Guide de branchement autoradio et rôle des fils rouge, jaune et noir
• Guide des adaptateurs de commandes au volant
• Diagnostic des bruits parasites et boucles de masse
• Principes d’alignement temporel audio en voiture
• Installation de crossovers et égaliseurs automobiles
• Rappel sur l’utilisation des écrans en conduite
