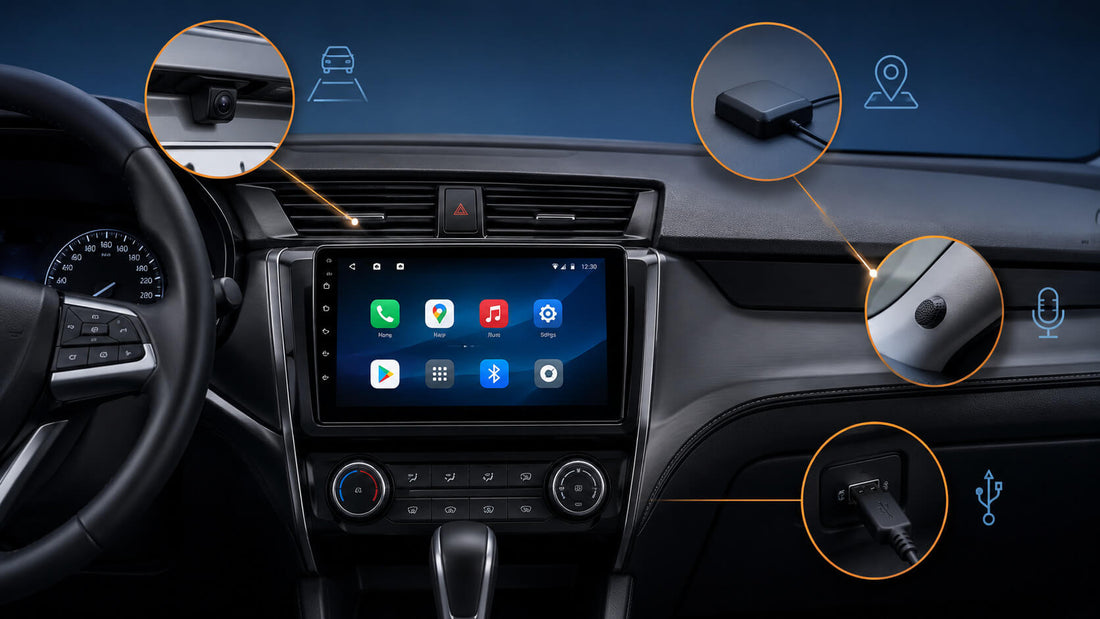

Conserver les accessoires OEM avec un autoradio Android : caméra, micro, USB et GPS

1. Caméra de recul OEM : le problème de la tension 6 V

La caméra de recul d’origine est l’accessoire OEM le plus sensible lors d’une installation d’autoradio Android. Sur de nombreux véhicules Toyota, Nissan, Honda ou Lexus, la caméra ne fonctionne pas en 12 V. Elle utilise souvent une alimentation inférieure, autour de 5 à 8 V, généralement 6 V.

Plusieurs retours d’utilisateurs confirment ce point. Sur Toyota, des utilisateurs expliquent que la caméra d’origine fonctionne en 6 V avec un connecteur 4 pins et qu’il faut utiliser un petit convertisseur 12 V vers 6 V. Côté Nissan, des retours indiquent que la caméra OEM demande souvent 5 à 6 V, alors que le signal de marche arrière reste en 12 V. Sur certains modèles Honda, les caméras d’origine peuvent demander environ 6 à 8 V.

Solution 1 : convertisseur 12 V vers 6 V

La solution la plus courante consiste à intercaler un convertisseur abaisseur de tension 12 V → 6 V entre l’alimentation de l’autoradio et la caméra d’origine. Le principe est simple :

• l’entrée du convertisseur reçoit le 12 V, souvent depuis l’ACC ou le signal de marche arrière selon le montage ;
• la sortie du convertisseur fournit 6 V vers la caméra OEM ;
• le signal vidéo de la caméra est envoyé vers l’entrée RCA caméra de l’autoradio Android ;
• le fil de déclenchement marche arrière reste utilisé pour afficher l’image au bon moment.

Des modules comme le Metra Axxess AX-CSD6V, conçu notamment pour des caméras Toyota sur certaines années, illustrent ce type de solution. Il existe aussi des convertisseurs universels 12 V vers 6 V utilisés dans les installations aftermarket.

Solution 2 : adaptateur OEM Nissan 24 pins

Sur certains modèles Nissan utilisant un connecteur caméra 24 pins, des harnais dédiés existent pour conserver la caméra d’origine lors du passage vers un autoradio Android ou un nouvel autoradio aftermarket.

Un exemple d’adaptateur mentionné est le modèle AHH-7555, destiné à conserver la caméra d’origine sur des configurations Nissan compatibles. Ce type d’adaptateur reproduit le câblage d’origine : alimentation, masse, signal vidéo, signal de recul et parfois conversion de tension.

Solution 3 : interface Honda avec sortie +6 V

Sur certains systèmes Honda équipés d’écrans d’origine, comme l’I-MID 8 pouces, la caméra peut demander environ 6 à 8 V. Des interfaces spécifiques comme le câble InCarTec 27-234 fournissent une sortie +6 V OUT pour alimenter correctement les caméras 6–8 V. Certains boîtiers proposent également une sortie 8 V séparée lorsque le véhicule le nécessite.

Solution 4 : adaptateur RGB vers CVBS pour VW / Skoda

Certains véhicules Volkswagen et Skoda équipés de systèmes comme RNS510 ou RCD510 utilisent une caméra d’origine qui ne sort pas un signal vidéo composite RCA classique. Le signal peut être de type RGB, alors qu’un autoradio Android attend généralement un signal CVBS / RCA.

Dans ce cas, un simple adaptateur RCA ne suffit pas. Il faut utiliser un convertisseur RGB vers CVBS. Ce type de boîtier prend en entrée le signal couleur RGB de la caméra OEM et fournit une sortie vidéo composite RCA compatible avec l’autoradio Android. Cette solution est souvent utilisée sur des modèles VW / Skoda équipés de caméra intégrée ou de caméra “flip badge”.

2. Microphone OEM : incompatibilité de brochage

Les micros d’origine sont souvent placés dans la console de pavillon, près du plafonnier ou sous le pare-soleil. Ils sont généralement prévus pour fonctionner avec le module Bluetooth d’origine du véhicule. Le problème est qu’ils n’utilisent pas toujours un connecteur standard compatible avec les autoradios Android.

Sur certains véhicules Audi, BMW, Mercedes, Nissan, Toyota ou autres marques, le micro OEM utilise un câble blindé à 2 fils, parfois accompagné d’une tresse de masse. Ce micro est relié au module Bluetooth d’origine, et non à une prise jack 3,5 mm standard.

Un exemple issu des retours Audi A3 décrit un micro d’origine relié au module Bluetooth sous le siège. Le câble contient deux fils, souvent un fil positif micro et un fil négatif micro. Dans un cas cité, le fil vert correspond au +MIC et le fil noir au –MIC.

Solution 1 : adapter le câblage du micro OEM

Pour conserver le micro d’origine, il faut parfois couper ou déconnecter la fiche allant vers le module Bluetooth d’origine, puis raccorder le micro vers l’entrée micro du nouvel autoradio.

La méthode consiste généralement à :

• identifier le câble micro OEM ;
• repérer le fil positif micro et le fil négatif micro ;
• connecter le fil positif à l’entrée micro de l’autoradio ;
• connecter le fil négatif ou la masse au bon point de masse micro ;
• utiliser une prise jack 3,5 mm ou un adaptateur micro si nécessaire ;
• tester la qualité d’appel avant remontage.

Cette solution demande de la précision, car tous les micros OEM ne sont pas identiques. Certains micros peuvent être passifs, d’autres amplifiés, et certains dépendent du module Bluetooth d’origine.

Solution 2 : module de rétention du micro OEM

Des interfaces de rétention existent pour conserver certains micros d’origine. Par exemple, le module iDatalink ADS-MIC1 est conçu pour permettre l’utilisation du micro OEM intégré sur certains véhicules avec des autoradios compatibles Android, CarPlay ou aftermarket.

Ce type de solution évite d’installer un micro externe visible ou de percer des garnitures. Le module se branche sur le faisceau du véhicule et fournit une sortie micro standard adaptée au nouvel autoradio.

Solution 3 : utiliser le micro externe fourni

La solution la plus simple reste souvent d’utiliser le micro externe livré avec l’autoradio Android. Même si cela ne conserve pas le micro OEM, cette solution est plus fiable lorsque le câblage d’origine est trop complexe ou mal documenté.

Le micro externe peut être placé près du plafonnier, sur le montant A ou dans une zone proche du conducteur. Certains utilisateurs choisissent même un micro universel de meilleure qualité pour améliorer les appels Bluetooth.

3. Ports USB OEM inopérants après remplacement de l’autoradio

De nombreux véhicules possèdent des ports USB ou AUX dans l’accoudoir, la console centrale ou le tableau de bord. Ces ports fonctionnent très bien avec l’autoradio d’origine, mais peuvent devenir inopérants après installation d’un autoradio Android.

La raison est simple : ces ports utilisent souvent un faisceau propriétaire ou un protocole prévu pour l’autoradio d’usine. Une fois l’autoradio d’origine retiré, le port USB n’est plus forcément relié à une entrée USB standard.

Des retours Subaru, Toyota, Ford et autres montrent qu’il faut parfois acheter un faisceau USB spécifique pour conserver le port USB d’origine. Sans adaptateur, il est souvent plus simple d’utiliser les ports USB fournis avec l’autoradio Android.

Solution 1 : adaptateur USB spécifique

Certains fabricants proposent des adaptateurs permettant de conserver le port USB d’origine. Par exemple, certains câbles USB Toyota vendus par des marques comme Sygav permettent de relier le port USB OEM au nouvel autoradio. Des interfaces comme iDatalink Maestro peuvent aussi inclure des solutions de rétention USB / AUX sur certains véhicules.

La logique est toujours la même : transformer la prise propriétaire du véhicule en connexion USB compatible avec l’autoradio Android.

Solution 2 : utiliser les ports USB de l’autoradio

Si aucun adaptateur fiable n’existe, il est souvent préférable d’utiliser directement les ports USB fournis avec l’autoradio Android. Ces ports peuvent être déplacés proprement vers la boîte à gants, l’accoudoir ou une prise USB de remplacement intégrée au tableau de bord.

Solution 3 : tester le port USB avant remontage

Avant de remonter définitivement le tableau de bord, il faut brancher une clé USB, un câble téléphone ou l’accessoire concerné pour vérifier que le port fonctionne réellement. Cette étape évite de devoir démonter une seconde fois si l’USB n’est pas reconnu.

4. Antenne GPS OEM : connecteur ou montage spécifique

Certaines voitures équipées d’un GPS d’origine possèdent une antenne intégrée avec un connecteur spécifique. Après installation d’un autoradio Android, cette antenne n’est pas toujours directement compatible.

Dans beaucoup de cas, la solution la plus simple consiste à utiliser l’antenne GPS fournie avec l’autoradio Android. Elle possède généralement le bon connecteur SMA ou Fakra selon le poste, et peut être placée sous le tableau de bord, près du pare-brise ou dans une zone dégagée.

Dans certains cas avancés, il est possible de transplanter ou adapter le connecteur de l’antenne GPS OEM, mais cela demande une bonne connaissance du brochage et du type de câble. Des retours de forums comme PriusChat montrent que certains utilisateurs adaptent l’antenne d’origine en récupérant ou en modifiant les pins, mais cette solution reste plus technique.

5. Tableau récapitulatif des problèmes et solutions

6. Procédure de diagnostic recommandée

Avant d’installer définitivement un autoradio Android, il est conseillé de suivre une méthode simple pour éviter les erreurs de compatibilité avec les accessoires OEM.

1. Recenser les accessoires OEM présents.
   Identifiez la caméra de recul, le micro d’origine, les ports USB/AUX, l’antenne GPS, le système Bluetooth, la navigation, les commandes au volant et les éventuels modules OEM.
2. Identifier les caractéristiques de chaque accessoire.
   Notez la tension de la caméra, le nombre de fils, le type de connecteur, la présence d’un module Bluetooth d’origine, le format vidéo et le type de port USB.
3. Vérifier la documentation du véhicule et de l’autoradio.
   Consultez le manuel du poste Android, les schémas du véhicule et les retours de forums dédiés à votre modèle.
4. Prévoir les adaptateurs nécessaires.
   Préparez les convertisseurs 12 V → 6 V, adaptateurs caméra OEM, interfaces micro, adaptateurs USB, faisceaux spécifiques ou antenne GPS adaptée avant de commencer.
5. Brancher l’autoradio hors emplacement final.
   Faites un montage test avant de fixer l’écran dans le tableau de bord.
6. Tester la caméra de recul.
   Passez la marche arrière, vérifiez le déclenchement, l’image, la tension caméra et le format vidéo.
7. Tester le micro et les appels Bluetooth.
   Faites un appel test pour vérifier que la voix est claire et que le bon micro est utilisé.
8. Tester les ports USB.
   Branchez une clé USB ou un téléphone pour vérifier la reconnaissance du port OEM ou du port fourni avec l’autoradio.
9. Tester le GPS.
   Vérifiez le nombre de satellites, le temps de fixation et la stabilité de la position.
10. Remonter seulement après validation complète.
    Une fois toutes les fonctions confirmées, fixez proprement les câbles, sécurisez les connecteurs et remontez le tableau de bord.

7. Bonnes pratiques avant remontage

Conclusion : conserver les accessoires OEM demande les bons adaptateurs

Conserver les accessoires d’origine lors de l’installation d’un autoradio Android est possible, mais cela demande une bonne préparation. Le plus grand risque concerne la caméra OEM, car beaucoup de caméras d’origine fonctionnent en 6 à 8 V et peuvent être endommagées par une alimentation 12 V directe.

Le micro OEM, les ports USB d’origine et l’antenne GPS peuvent aussi demander des interfaces ou adaptateurs spécifiques. Dans certains cas, la meilleure solution est de conserver l’accessoire d’origine avec le bon module. Dans d’autres cas, il est plus fiable d’utiliser l’accessoire fourni avec l’autoradio Android, comme un micro externe ou une antenne GPS neuve.
