Guide d’installation d’une caméra de recul sur Dacia Logan 1 avec autoradio Android

Mots-clés SEO : caméra de recul Dacia Logan 1, installation caméra Dacia Logan, autoradio Android Dacia Logan, branchement caméra de recul, fil reverse autoradio Android, caméra de recul Logan, signal marche arrière Dacia.

Pourquoi installer une caméra de recul sur Dacia Logan 1 ?

La Dacia Logan 1 est une voiture simple, pratique et fiable, mais elle n’est pas toujours équipée d’origine d’une aide au stationnement moderne. Ajouter une caméra de recul permet d’améliorer fortement le confort de conduite, surtout en ville, lors des stationnements serrés ou dans les zones peu visibles derrière le véhicule.

Avec un autoradio Android compatible, l’image de la caméra peut s’afficher automatiquement dès que vous passez la marche arrière. Le principe est simple : la caméra est alimentée uniquement lorsque le feu de recul s’allume, et l’autoradio reçoit en même temps un signal sur son fil BACK ou REVERSE.

Matériel nécessaire pour l’installation

• Une caméra de recul compatible 12V, idéalement étanche.
• Un autoradio Android avec entrée vidéo RCA dédiée à la caméra.
• Un câble vidéo RCA, souvent fourni avec la caméra.
• Un fil rouge de déclenchement intégré au câble RCA ou ajouté séparément.
• Du ruban isolant ou de la gaine thermo-rétractable.
• Des connecteurs rapides ou une soudure propre pour les raccordements.
• Un multimètre pour identifier le vrai +12V de marche arrière.
• Des outils de démontage plastique pour les garnitures.
• Un tournevis, une pince à dénuder et des colliers de serrage.

Comprendre le câblage d’une caméra de recul

Une caméra de recul classique possède généralement trois éléments principaux :

• Fil rouge de la caméra : alimentation +12V, à brancher sur le feu de recul.
• Fil noir de la caméra : masse, à brancher sur le châssis ou la masse du feu arrière.
• Câble RCA jaune : signal vidéo, à brancher sur l’entrée caméra de l’autoradio Android.

Certains câbles RCA possèdent aussi un petit fil rouge très fin aux deux extrémités. Ce fil sert à transporter le signal de marche arrière depuis l’arrière du véhicule jusqu’à l’autoradio. Il doit être relié au fil BACK, REVERSE, CAM IN ou REAR selon le modèle de l’autoradio.

Étape 1 : localiser le feu de recul sur Dacia Logan 1

La première étape consiste à accéder au bloc feu arrière. Sur la Dacia Logan 1, le feu de recul se trouve généralement dans l’un des blocs arrière. Il faut ouvrir le coffre, retirer la garniture si nécessaire, puis accéder au connecteur du feu arrière.

L’objectif est de trouver le fil qui reçoit du +12V uniquement lorsque la marche arrière est engagée. Pour cela, il ne faut pas se fier uniquement à la couleur des fils, car elle peut varier selon les versions, les années ou les marchés. Le multimètre reste la méthode la plus fiable.

Méthode avec multimètre

1. Mettez le contact sans forcément démarrer le moteur.
2. Serrez le frein à main pour travailler en sécurité.
3. Passez la marche arrière.
4. Placez le multimètre en mode tension continue 20V.
5. Mettez la pointe noire sur une masse métallique propre.
6. Testez les fils du connecteur du feu arrière avec la pointe rouge.
7. Le bon fil est celui qui affiche environ 12V uniquement lorsque la marche arrière est enclenchée.

Étape 2 : alimenter la caméra de recul

Une fois le fil de marche arrière identifié, raccordez le fil rouge de la caméra sur ce +12V. Ainsi, la caméra ne s’allume que lorsque vous passez la marche arrière. Cela évite une consommation inutile et prolonge la durée de vie de la caméra.

Le fil noir de la caméra doit être relié à une bonne masse. Vous pouvez utiliser une vis de carrosserie propre, sans peinture, ou la masse du faisceau du feu arrière si elle est correctement identifiée.

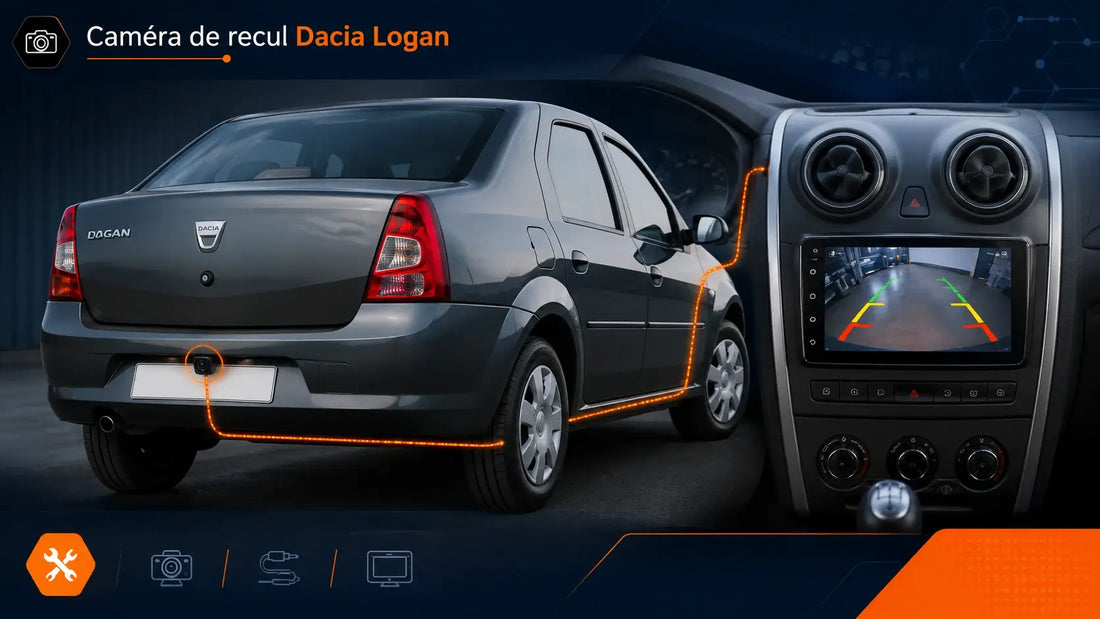

Étape 3 : faire passer le câble RCA jusqu’à l’autoradio Android

Le câble RCA doit partir de l’arrière du véhicule et rejoindre l’autoradio Android à l’avant. Sur Dacia Logan 1, le passage peut généralement se faire sous les garnitures latérales, en suivant les câbles existants du véhicule.

Il est important de bien fixer le câble pour éviter qu’il ne bouge, ne fasse du bruit ou ne soit pincé par une garniture. Utilisez des colliers de serrage et évitez les zones proches des parties mobiles.

Chemin conseillé du câble

• Départ depuis la caméra ou le coffre.
• Passage vers l’intérieur du coffre.
• Cheminement sous les garnitures latérales.
• Passage vers le bas de caisse ou sous les tapis selon l’accès.
• Remontée derrière la console centrale.
• Connexion RCA à l’entrée caméra de l’autoradio Android.

Étape 4 : connecter le câble vidéo RCA à l’autoradio

À l’arrière de l’autoradio Android, cherchez l’entrée vidéo dédiée à la caméra de recul. Elle peut être indiquée par l’un de ces noms :

• CAM IN
• REAR CAM
• BACK CAMERA
• CCD AV IN
• CAMERA VIDEO IN

Branchez le connecteur RCA jaune de la caméra sur cette entrée. Attention à ne pas le brancher sur une entrée vidéo auxiliaire classique, car l’autoradio risque de ne pas basculer automatiquement en marche arrière.

Étape 5 : brancher le fil BACK ou REVERSE

Le câble vidéo transporte l’image, mais il ne suffit pas toujours à déclencher automatiquement l’affichage. L’autoradio Android doit aussi recevoir un signal électrique sur son fil de marche arrière.

Ce fil peut être nommé :

• BACK
• REVERSE
• REVERSE IN
• BACK CAR
• CAMERA DETECT

Ce fil doit recevoir le même +12V que la caméra lorsque la marche arrière est engagée. Si votre câble RCA possède un petit fil rouge intégré, vous pouvez l’utiliser pour transporter ce +12V depuis l’arrière du véhicule jusqu’au fil BACK/REVERSE de l’autoradio.

Étape 6 : activer la caméra dans les paramètres de l’autoradio Android

Sur certains autoradios Android, la caméra fonctionne directement après le branchement. Sur d’autres modèles, il faut activer l’option caméra dans les paramètres.

Allez dans les menus suivants selon votre appareil :

• Paramètres
• Réglages voiture
• Factory Settings
• Réglages usine
• Camera Settings
• Reverse Settings

Les codes d’accès aux paramètres usine peuvent varier selon les modèles : 1234, 8888, 0000, 3368, 1617 ou autre. Il faut consulter la notice du poste ou demander au vendeur.

Options à vérifier

• Caméra de recul activée.
• Format vidéo PAL ou NTSC correctement sélectionné.
• Lignes de guidage activées ou désactivées selon votre préférence.
• Mode miroir activé si l’image est inversée.
• Détection marche arrière activée.

Tableau de diagnostic : caméra de recul Dacia Logan

Cas particulier : avec ou sans CAN-Bus ?

Sur Dacia Logan 1, l’installation d’une caméra de recul se fait généralement de manière simple, en récupérant le signal directement sur le feu de recul. Il n’est pas nécessaire de dépendre d’un CAN-Bus complexe pour déclencher la caméra.

Sur des modèles plus récents, certains autoradios Android peuvent recevoir l’information de marche arrière via un boîtier CAN. Mais même dans ce cas, le branchement classique sur le feu de recul reste souvent la méthode la plus fiable pour alimenter la caméra.

Les erreurs à éviter

Méthode complète de test avant remontage

1. Mettre le contact.
2. Passer la marche arrière.
3. Vérifier que la caméra reçoit environ 12V.
4. Vérifier que le fil BACK/REVERSE reçoit aussi environ 12V.
5. Contrôler que le RCA est branché sur CAM IN.
6. Vérifier que l’image apparaît automatiquement.
7. Tester l’image de jour et de nuit.
8. Ajuster l’angle de la caméra.
9. Isoler les raccordements.
10. Remonter les garnitures proprement.

Conclusion

L’installation d’une caméra de recul sur Dacia Logan 1 avec autoradio Android repose sur une logique simple : récupérer le +12V du feu de recul, alimenter la caméra, envoyer le signal vidéo par RCA et connecter le fil BACK ou REVERSE de l’autoradio.

Le point le plus important est le diagnostic. Avant de couper, raccorder ou remonter, il faut vérifier le signal au multimètre. Une installation propre permet d’obtenir une caméra fiable, une image stable et un déclenchement automatique dès le passage de la marche arrière.
