Procédure technique pour un défaut CAN‑Bus sur autoradio Android aftermarket

Procédure technique pour un défaut CAN‑Bus sur autoradio Android aftermarket


Le contexte véhicule n'est pas précisé. Il faut donc raisonner en architecture générique : faisceau d'intégration, boîtier décodeur CAN, firmware MCU de l'autoradio, configuration logicielle du protocole CAN, puis intégrité électrique du bus. Dans ce cadre, les symptômes que vous décrivez — module non reconnu, perte des commandes au volant, disparition des informations de portes, de climatisation et de capteurs de stationnement — correspondent très fortement à une panne de traduction entre le réseau véhicule et l'unité Android, soit par mauvais profil/protocole, soit par décodeur CAN incompatible, soit par câblage, soit par firmware/configuration incohérents.

📡 Périmètre du problème et fonctionnement attendu

Un autoradio Android aftermarket relié au véhicule par un boîtier CAN n'écoute pas directement "toutes les fonctions de la voiture" ; il attend qu'un décodeur ou qu'un profil d'intégration transforme les messages du véhicule en événements exploitables par l'unité. Les documentations d'interfaces aftermarket listent explicitement comme fonctions transportées ou dérivées : allumage ACC, vitesse, éclairage, marche arrière, commandes au volant, contrôle du calcul de bord, et selon les cas signal acoustique ou information de stationnement.

Le fait que les symptômes portent à la fois sur les commandes au volant, la climatisation, les portes et les capteurs de stationnement oriente vers un défaut du réseau confort/habitacle, pas vers un défaut audio isolé. Sur ces réseaux, le mauvais protocole ou le mauvais décodeur peut donner l'impression que "le module n'est pas reconnu", alors qu'en réalité l'unité Android reçoit des trames au mauvais format, sur le mauvais canal, ou via le mauvais profil.

🔧 Causes techniques probables

  • Configuration CAN logicielle : sélection du mauvais protocole CAN ou du mauvais modèle dans Factory Settings.
  • Firmware MCU ou firmware du décodeur CAN : version incorrecte ou mise à jour mal appliquée.
  • Câblage : fils CAN High / CAN Low inversés, connecteurs mal enfoncés, boîtier défectueux.
  • Mauvais identifiant CAN ou intégration véhicule : le véhicule n'accepte pas l'équipement sans codage passerelle.

📋 Procédure corrective recommandée

La procédure ci-dessous est volontairement non spécifique à un modèle. Elle vise à corriger le problème avec le minimum de risque, et à s'arrêter dès qu'une étape apporte une preuve suffisante.

Étapes préparatoires

  1. Sauvegardez avant toute action : copiez les cartes, APK, profils et données importantes. Exportez la configuration si possible (souvent vers config.txt).
  2. Relevez les identifiants matériels exacts : version MCU, version système, référence du boîtier CAN, version SW/HW.
  3. Vérifiez la voie officielle du fabricant/vendeur avant de chercher sur des forums.

Étapes de diagnostic écran allumé

  1. Ouvrez Settings > About device ou Car Settings > System info : notez la version MCU et l'état connect/disconnect du CAN.
  2. Dans Factory Settings (code souvent 1234 ou 8888), vérifiez le CAN Protocol ou CAN Type sélectionné.
  3. Si une application CarInfo ou Original Car Info existe, vérifiez si les portes, clim et radars réagissent.
  4. Dans Factory Settings, corrigez d'abord le protocole CAN : choisissez le plus cohérent avec le faisceau installé, puis redémarrez complètement.
  5. Si seules les commandes au volant manquent, testez l'hypothèse analogique Key1/Key2 (cartographie manuelle).

Étapes de correction firmware et câblage

  1. N'appliquez un update officiel qu'après identification exacte (support FAT32, package exact).
  2. Contact coupé, vérifiez le câblage : présence et insertion du boîtier CAN, état des connecteurs, polarité CANH/CANL.
  3. Si le boîtier CAN a une LED, observez s'il reste en "recherche" ou s'il "trouve" le bus.
  4. Si rien ne change, contrôle physique du bus : avec un oscilloscope ou multimètre, mesurez la résistance entre CANH et CANL (environ 45-65Ω hors tension).
⚠️ Sécurité et conformité
Avant toute intervention de faisceau, coupez le contact et, selon l'interface, débranchez la batterie ou mettez le véhicule en sommeil. N'effectuez aucune manipulation en roulant.

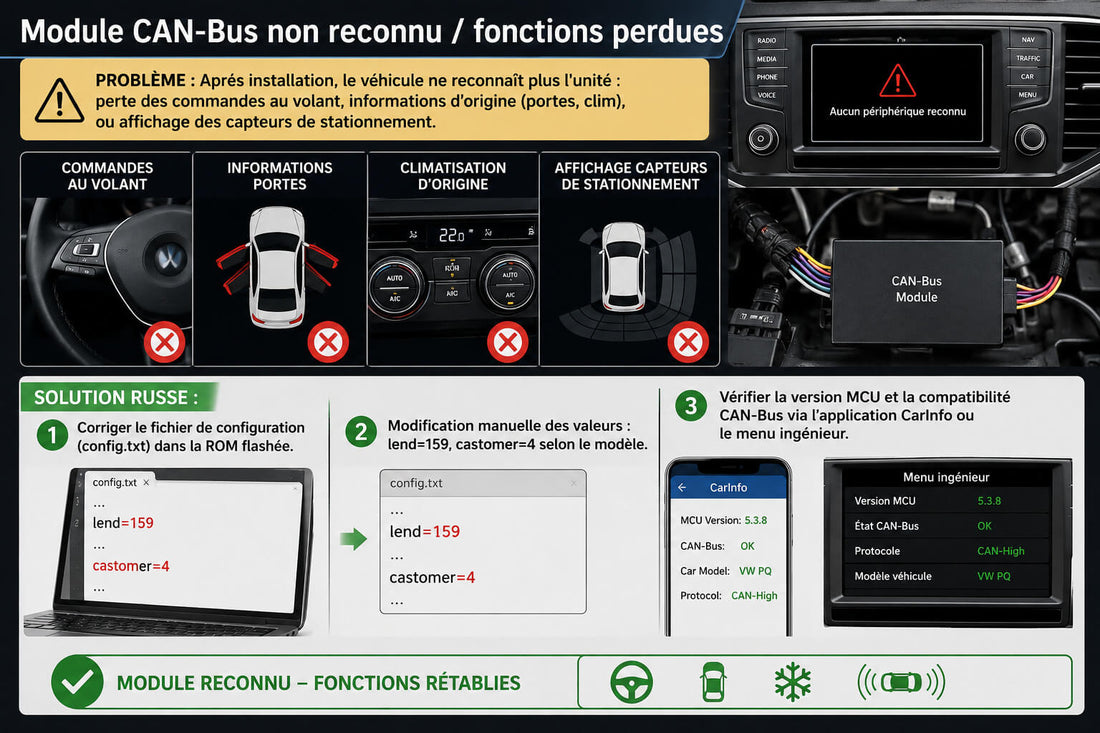

⚙️ Solution avancée par config.txt (dite "solution russe")

Ce qui est bien établi par les sources communautaires (4PDA) : exporter la configuration vers config.txt, éditer ce fichier, puis reflasher l'unité avec update.img.

Ce qui est moins établi officiellement : la signification exacte des champs lend=159 et castomer=4. Ces valeurs sont des profils véhicule/configuration, non des réglages universels.

📄 Procédure stricte si vous choisissez cette voie
1. Exportez la configuration actuelle et conservez deux copies du config.txt.
2. Gardez des photos des écrans About device, CAN Protocol, System info et du boîtier CAN.
3. Téléchargez uniquement la ROM exacte pour votre matériel.
4. Éditez une seule variable à la fois avec un éditeur texte brut.
5. Flashez sans débrancher le support ni couper l'alimentation.
6. Au premier redémarrage, contrôle immédiat de System info et des fonctions.
7. En cas de doute, revenez en arrière avec le profil exporté ou la ROM d'origine.

📜 Explication textuelle de l'arbre de décision

L'arbre de décision ci-dessous représente visuellement la procédure de diagnostic. Voici son explication étape par étape :

Étape 1 : Départ
└─ Symptômes observés : perte des commandes au volant, informations portes, climatisation, capteurs de stationnement, module non reconnu.
    ↓
Étape 2 : Relever les informations techniques (version MCU, version système, référence du boîtier CAN).
    ↓
Étape 3 : Accéder à Car Settings > System info.
    ↓
Étape 4 - Condition sur l'état CAN
├─ Si CAN = connect → Vérifier les fonctions dans CarInfo / Dashboard / Original Car Info.
│    ↓
│  Si les fonctions sont présentes → Configuration validée, procédure terminée.
│
└─ Si CAN = disconnect → Aller dans Factory Settings pour modifier le protocole CAN.
    ↓
Étape 5 - Après modification du protocole et redémarrage
    ├─ Si les fonctions sont revenues → Valider la configuration et sauvegarder.
    │
    └─ Si les fonctions ne sont pas revenues → Contrôle physique du faisceau, du boîtier CAN, des fils CANH/CANL.
        ↓
Étape 6 - Le boîtier CAN trouve-t-il le bus ?
    ├─ Non → Mesures physiques (résistance, terminaison, oscilloscope).
    │    ↓
    │    ├─ Bus sain ? Non → Corriger câblage / terminaison.
    │    └─ Bus sain ? Oui → Envisager codage passerelle / compatibilité véhicule.
    │
    └─ Oui → Essayer un update officiel (MCU / CANBUS / firmware).
        ↓
Étape 7 - Le problème persiste-t-il après l'update ?
    ├─ Non → Configuration validée, procédure terminée.
    │
    └─ Oui → Remplacer le boîtier CAN ou l'interface incompatible.
        ↓
Étape 8 - Encore en échec après remplacement ?
    ├─ Non → Configuration validée.
    │
    └─ Oui → Solution config.txt en ultime recours (avec rollback possible).

📊 Arbre de décision visuel

Le diagramme ci-dessous présente les étapes clés du diagnostic des permissions Android. Chaque image correspond à une étape de l'arbre de décision présenté dans la section précédente.

Schema diagnostic permissions Android - Symptomes initiaux
Étape 1 : Symptômes
Schema diagnostic permissions Android - Verification ADB
Étape 2 : Vérification ADB
Schema diagnostic permissions Android - Inspection dumpsys
Étape 3 : Inspection
Schema diagnostic permissions Android - Commande pm grant
Étape 4 : pm grant
Schema diagnostic permissions Android - appops set
Étape 5 : appops set
Schema diagnostic permissions Android - Verification succes
Étape 6 : Vérification
Schema diagnostic permissions Android - Root Magisk
Étape 7 : Root
Schema diagnostic permissions Android - Reflash ROM
Étape 8 : Reflash

📖 Légende : Chaque image illustre une étape clé de la procédure de diagnostic des permissions Android. Suivez l'ordre numérique pour un dépannage efficace.

📖 Explication simplifiée de l'arbre de décision :
La procédure commence par l'observation des symptômes (volant, portes, clim, parking). Ensuite, on vérifie l'état de connexion CAN dans les réglages. Si le CAN est déconnecté, on modifie le protocole dans les menus usine. Si cela ne résout rien, on vérifie le câblage et le boîtier. Si le boîtier ne trouve pas le bus, on passe à des mesures physiques (résistance, oscilloscope). Si le boîtier trouve le bus mais que le problème persiste, on met à jour le firmware. En dernier recours, on remplace le boîtier ou on utilise la solution config.txt. Chaque étape doit être validée avant de passer à la suivante.

📊 Tableau comparatif des solutions

Méthode Complexité Risque Prérequis Probabilité de succès Temps estimé
Réglage du protocole CAN dans Factory Settings Faible à moyenne Faible Accès menus usine Élevée 15-45 min
Reflash officiel MCU/CANBUS Moyenne Moyenne à élevée Package officiel, FAT32 Moyenne à élevée 30-90 min
Contrôle de câblage et décodeur CAN Moyenne Faible à moyenne Multimètre, démontage Élevée 30-120 min
Diagnostic électrique CAN (oscilloscope) Élevée Faible sur logiciel Oscilloscope, compétence bus Élevée 60-180 min
Codage passerelle / outil OEM Élevée Moyenne Outil constructeur Moyenne 30-120 min
Remplacement du CAN-box Moyenne Moyenne Référence correcte Élevée 30-90 min
Solution config.txt (russe) Élevée à très élevée Élevée Sauvegarde, ROM exacte Moyenne 60-180 min
🎯 Conclusion opérationnelle
La correction la plus défendable est graduée : sauvegarde, identification exacte du matériel, vérification du statut de connexion CAN, correction du protocole dans les menus usine, reflash officiel, contrôle de câblage, diagnostic électrique du bus, et seulement en ultime recours la solution config.txt.

🔒 Sécurité, sauvegarde et retour arrière

Avant toute intervention de faisceau, coupez le contact et, selon l'interface, débranchez la batterie ou mettez le véhicule en sommeil. La stratégie de sauvegarde minimale comprend :

  • Export de configuration si disponible
  • Photos de tous les écrans About device, MCU version, CAN Protocol, System info
  • Copie des cartes, APK et données locales
  • Relevé des versions SW/HW du CAN-box
  • Conservation de la ROM d'origine et de la ROM candidate

Le retour arrière doit être pensé avant le premier flash. Si l'unité boote encore, revenez au profil ou à la ROM d'origine immédiatement.

✅ Vérification finale

La vérification finale ne doit pas se limiter à "l'écran s'allume". Il faut confirmer :

  • System info montre le CAN en connect
  • L'application CarInfo / Original Car Info met à jour les informations véhicule
  • Les commandes au volant fonctionnent
  • La caméra de recul et les radars se déclenchent au bon moment
  • Après coupure du contact, le véhicule s'endort normalement
🔍 Limites et questions ouvertes
La signification exacte de lend=159 n'est pas documentée officiellement. Les mots de passe d'engineer menu (7890, 7891, 8861, 666888) sont des indices communautaires. L'absence de marque/modèle véhicule interdit volontairement toute instruction OEM spécifique. Consultez toujours le manuel de votre véhicule et les ressources officielles de votre autoradio avant toute intervention.
