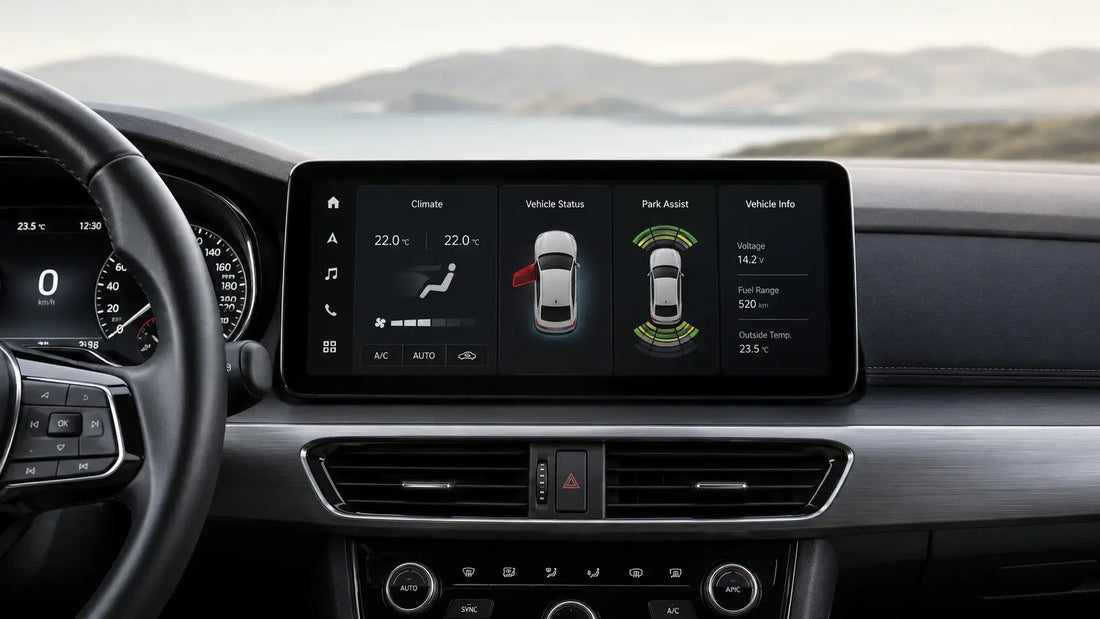

Perte d’affichage des données confort sur autoradio Android : causes et solutions

Résumé exécutif

La perte d’affichage des données confort après installation d’un autoradio Android est un problème fréquent. Les symptômes typiques sont :

• plus d’affichage de climatisation sur l’écran Android ;
• plus de pop-up chauffage, ventilation ou dégivrage ;
• portes ouvertes non affichées ;
• radars de stationnement PDC absents ;
• température extérieure non récupérée ;
• infos véhicule ou “Original Car Info” invisibles ;
• commandes au volant partiellement actives ou instables ;
• caméra de recul ou déclenchement reverse incohérent.

Le plus souvent, l’autoradio Android n’a pas le bon profil CAN ou le boîtier CAN fourni n’est pas capable de décoder toutes les informations du véhicule. Un boîtier CAN basique peut parfois gérer le son et les commandes au volant, mais ne pas gérer les fonctions avancées comme climatisation, portes, radars ou informations de bord.

La méthode la plus logique consiste à vérifier dans cet ordre : boîtier CAN présent et fonctionnel, protocole CAN exact dans le menu usine, options d’affichage activées, faisceau correctement câblé, firmware du poste ou du CANbox à jour, puis remplacement du boîtier CAN si nécessaire.

1. Vérifier le protocole CAN dans le menu usine

La cause la plus fréquente est un protocole CAN mal défini. Les autoradios Android nécessitent souvent un boîtier CAN configuré avec le profil exact du véhicule : marque, modèle, année, finition et parfois génération du tableau de bord.

Si le profil choisi est incorrect, l’autoradio peut recevoir des données du bus CAN, mais ne pas les interpréter. Résultat : les informations de climatisation, portes ou radars disparaissent.

Comment accéder au menu usine ?

L’accès au menu usine dépend du modèle d’autoradio Android. Les codes les plus fréquents sont :

• 8888 ;
• 126 ;
• 1234 ;
• ou un code spécifique fourni par le vendeur.

Une fois dans le menu usine, il faut rechercher les paramètres liés au CAN-Bus, souvent appelés Can Type, Canbus, Protocol, Car Model, Factory Setting ou Vehicle Type.

Sélectionner précisément le bon véhicule

Il faut sélectionner le modèle exact du véhicule, l’année et parfois la version. Dans certains cas, le bon profil peut être listé sous une autre appellation ou une marque proche du même groupe. Certains installateurs testent plusieurs profils proches, car un modèle équivalent peut parfois rétablir les pop-ups de climatisation ou les informations de portes.

Tester plusieurs profils proches

Si le profil exact ne fonctionne pas, il peut être utile de tester :

• le même modèle sur une année proche ;
• un modèle équivalent du même groupe automobile ;
• un autre fabricant de CANbox dans la liste ;
• un profil Europe / China / America selon le marché du véhicule ;
• un profil qui conserve les commandes au volant et les informations HVAC.

Refaire l’apprentissage des commandes au volant

Après avoir choisi le profil CAN, il peut être nécessaire de refaire l’apprentissage des commandes au volant, appelé SWC ou Steering Wheel Control. Cette étape permet de finaliser l’intégration entre le véhicule, le boîtier CAN et l’autoradio.

2. Vérifier le boîtier CAN : marque, compatibilité et mise à jour

Tous les boîtiers CANbus ne décodent pas les mêmes informations. Certains modèles génériques se limitent aux fonctions simples : allumage ACC, commandes au volant, éclairage ou marche arrière. D’autres boîtiers plus complets peuvent gérer climatisation, portes, radars, température extérieure et informations de bord.

Si le boîtier fourni est trop basique ou mal adapté, il peut gérer une partie du véhicule mais pas les fonctions de confort.

Tester un autre boîtier CAN

Plusieurs retours recommandent de remplacer les boîtiers génériques par des modèles plus réputés ou mieux adaptés, par exemple :

• HiWorld ;
• Raise ;
• ou un boîtier spécifique au constructeur du véhicule ;
• ou une version CANbox fournie directement par le vendeur du kit.

Par exemple, lorsqu’un boîtier CAN ne lit pas la vitesse, la température ou certaines informations du tableau de bord, le remplacement par un boîtier d’un autre fabricant peut rétablir les données manquantes.

Mettre à jour le firmware du CANbox

Certains boîtiers CAN peuvent être mis à jour via l’autoradio Android. Il existe deux méthodes courantes :

• mise à jour OTA via Wi-Fi : connecter l’autoradio à Internet, puis lancer la mise à jour depuis le menu du poste ;
• mise à jour USB : placer un fichier de mise à jour sur une clé USB, parfois dans un dossier ou fichier nommé AUTOUPDATE à la racine, puis brancher la clé à l’autoradio.

Contacter le fournisseur avec le VIN

Pour éviter les erreurs, il est conseillé d’envoyer au fournisseur :

• le numéro VIN du véhicule ;
• l’année exacte ;
• la finition ;
• une photo du tableau de bord d’origine ;
• une photo du connecteur arrière de l’autoradio OEM ;
• la référence du boîtier CAN actuel ;
• les fonctions manquantes : clim, portes, PDC, température, etc.

Le vendeur peut alors fournir un boîtier CAN préconfiguré, un nouveau fichier de configuration ou un firmware adapté au véhicule.

Comparer la façade d’origine et le kit installé

La compatibilité ne dépend pas seulement de l’année du véhicule. Si le kit ou le boîtier CAN ne correspond pas exactement à la façade OEM, certaines informations peuvent disparaître. Il faut donc vérifier que le pinout, le faisceau, la façade et le boîtier CAN sont réellement adaptés à la version exacte du tableau de bord.

3. Régions, firmware Android et MCU

Certains profils CAN et firmwares dépendent du marché du véhicule : Europe, Chine, Amérique ou Asie. Un même modèle peut utiliser des messages CAN différents selon la région.

Vérifier le paramètre région

Dans certains menus usine, on trouve un réglage de région comme :

• China ;
• Europe ;
• America ;
• Asia ;
• ou une variante équivalente.

Passer d’une région à une autre peut parfois résoudre un conflit de protocole CAN. Cette vérification est particulièrement importante pour les véhicules importés ou les autoradios Android préconfigurés pour un autre marché.

Mettre à jour le firmware du poste Android

Certaines pertes d’affichage confort peuvent venir d’un bug logiciel dans le système Android ou dans le MCU. Une mise à jour officielle peut corriger :

• des bugs CAN-Bus ;
• des profils véhicule manquants ;
• des options HVAC ou PDC inactives ;
• des problèmes de caméra de recul ;
• des commandes au volant instables ;
• des erreurs de communication entre Android et le boîtier CAN.

4. Options logicielles masquées : HVAC, PDC, Door Info

Sur certains autoradios Android, les données véhicule sont bien reçues, mais leur affichage est désactivé dans les paramètres avancés. Il faut alors explorer les menus usine et activer manuellement les options nécessaires.

Options à rechercher

Selon le poste, les options peuvent porter différents noms :

• Show HVAC : affichage climatisation / chauffage / ventilation ;
• Show PDC : affichage radars de stationnement ;
• Show Door Info : affichage portes ouvertes ;
• Original Car Info : informations véhicule d’origine ;
• Vehicle Info : informations du véhicule ;
• Air Condition Display : affichage climatisation ;
• Door Display : affichage portes ;
• PDC / Park Assist : radars / aide au stationnement ;
• Reverse Cam : caméra de recul ;
• Prohibit Reverse : option qui peut empêcher le déclenchement caméra si mal réglée.

Dans certains cas, il faut simplement activer ces options pour retrouver les données de confort. Par exemple, un utilisateur a expliqué qu’il avait dû entrer dans les paramètres d’usine et activer manuellement les réglages climatisation pour faire apparaître les informations HVAC.

Contrôler les fonctions liées à la marche arrière

Les options de marche arrière peuvent aussi influencer l’affichage PDC ou caméra. Il faut vérifier que le déclenchement reverse, les radars, la caméra et les lignes de guidage sont activés selon la configuration du véhicule.

5. Faisceaux, Key1 / Key2 et adaptateurs matériels

Le câblage joue un rôle essentiel. Même avec un bon boîtier CAN, les informations confort peuvent disparaître si le faisceau ne transmet pas correctement les lignes CAN, les commandes, la masse ou l’alimentation.

Brancher correctement les lignes importantes

Selon les véhicules et les faisceaux, on peut trouver des fils comme :

• CAN-H ;
• CAN-L ;
• Key1 ;
• Key2 ;
• GND ;
• B+ permanent ;
• ACC accessoire ;
• Reverse ;
• Illumination ;
• Parking.

Oublier la masse, inverser permanent/accessoire, mal brancher Key1/Key2 ou utiliser un faisceau trop générique peut bloquer les commandes au volant et les affichages d’origine.

Utiliser un adaptateur ISO spécifique au véhicule

Lorsque le faisceau d’origine n’est pas clair, l’achat d’un adaptateur ISO spécifique au véhicule peut éviter beaucoup d’erreurs. Ce type de harnais remappe les broches du véhicule vers celles de l’autoradio sans soudure complexe.

Un adaptateur spécifique est particulièrement utile si l’on ne sait pas où brancher Key1, Key2, CAN-H, CAN-L ou les signaux liés aux commandes au volant.

Tester avec un multimètre

Avant de valider l’installation, il faut tester les tensions importantes :

• vérifier le +12 V permanent ;
• vérifier le +12 V après contact ACC ;
• vérifier la masse ;
• contrôler Key1 / Key2 selon le type de faisceau ;
• contrôler le déclenchement reverse ;
• vérifier que le boîtier CAN est alimenté.

Cas des interfaces avancées

Sur certains véhicules comme BMW, Mini ou d’autres modèles à architecture plus complexe, une interface tierce peut être nécessaire pour extraire les données CAN avancées. Des systèmes comme iDatalink Maestro ou des interfaces spécifiques peuvent être utiles, mais pour beaucoup de véhicules compatibles CAN classique, un bon boîtier CAN et un bon faisceau ISO suffisent.

6. Procédure de rétablissement recommandée

Pour résoudre efficacement la perte d’affichage des informations confort, il faut suivre un ordre logique et éviter de remplacer les pièces au hasard.

1. Vérifier que le boîtier CANbus est bien présent et fonctionnel.
   Le boîtier doit être connecté, alimenté et compatible avec le véhicule. Si les commandes au volant ne fonctionnent pas non plus, le CANbox ou le faisceau sont fortement suspects.
2. Faire ou refaire l’apprentissage SWC.
   Si les commandes au volant sont gérées en apprentissage manuel, refaire la programmation des boutons après sélection du profil.
3. Accéder au menu usine.
   Utiliser le code du poste, souvent 8888, 126, 1234 ou un code fourni par le vendeur.
4. Sélectionner le protocole CAN exact.
   Choisir la marque, le modèle, l’année et la région du véhicule. Tester aussi des profils proches si le profil exact ne fonctionne pas.
5. Vérifier le faisceau d’origine.
   Contrôler que les lignes CAN, Key1/Key2, ACC, B+, GND et reverse sont correctement câblées.
6. Activer les options d’affichage.
   Rechercher Show HVAC, Show PDC, Door Info, Original Car Info, Vehicle Info ou options équivalentes.
7. Mettre à jour le CANbox si disponible.
   Utiliser uniquement un fichier officiel ou fourni par le vendeur, via OTA Wi-Fi ou USB.
8. Mettre à jour le firmware Android ou MCU si nécessaire.
   Un firmware officiel peut ajouter ou corriger des profils CAN.
9. Remplacer le boîtier CAN si l’incompatibilité est confirmée.
   Passer à un boîtier mieux adapté : HiWorld, Raise ou modèle spécifique constructeur.
10. Tester toutes les fonctions avant remontage final.
    Vérifier climatisation, portes, volant, caméra, FM, PDC et informations véhicule avant de fermer le tableau de bord.

7. Tableau de diagnostic rapide

Organigramme simplifié de résolution

Conclusion : le bon CAN-Bus est la clé des informations confort

La perte d’affichage des informations confort sur un autoradio Android ne signifie pas forcément que l’écran est défectueux. Dans la majorité des cas, le problème vient d’une mauvaise configuration CAN, d’un boîtier CAN incomplet, d’un firmware non adapté, d’options masquées désactivées ou d’un faisceau incorrect.

La bonne méthode consiste à commencer par le menu usine : sélectionner le bon véhicule, tester les profils proches, activer HVAC / PDC / Door Info, vérifier la région, refaire l’apprentissage des commandes au volant, puis contrôler le câblage. Si le problème persiste, la mise à jour ou le remplacement du boîtier CAN devient la solution la plus probable.
