Installation pas à pas d’un autoradio Android CarPlay sur Alfa 159/Brera/Spider (2005-2012)

Produit compatible TOP TAKTIL

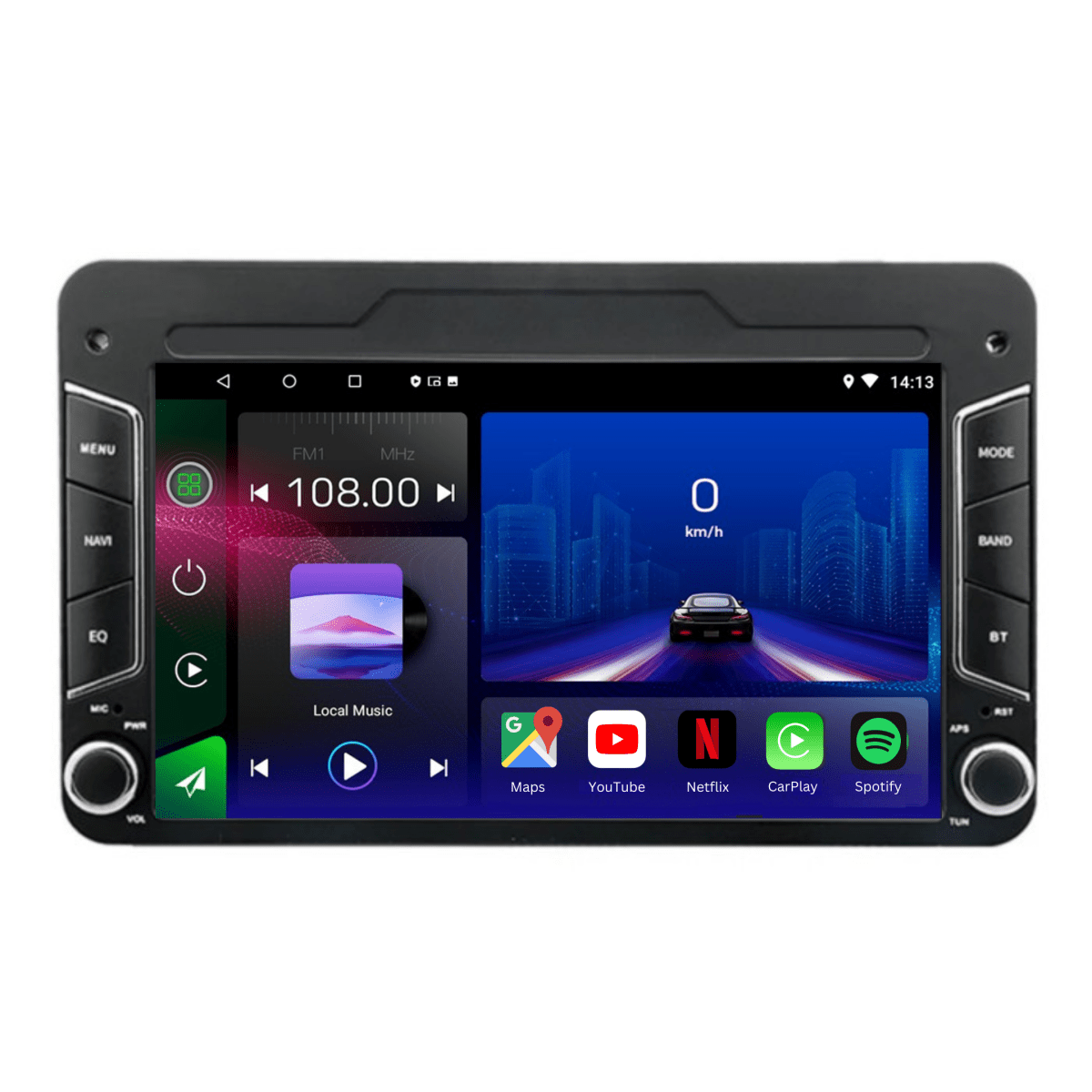

Autoradio Android 15 pour Alfa Romeo 159, Brera et Spider

Modernisez votre Alfa Romeo 2005–2012 avec un écran tactile HD 9 pouces conçu pour intégrer CarPlay, Android Auto, le GPS et les fonctions multimédias modernes au tableau de bord.

• Apple CarPlay filaire et sans fil
• Android Auto filaire et sans fil
• GPS, Wi-Fi, Bluetooth et USB
• Commandes au volant compatibles
• Installation Plug & Play simplifiée
• Assistance technique après l’achat

Voir l’autoradio compatible Vérifier ma configuration

Avant de commander : envoyez une photo du tableau de bord afin de confirmer la version avec ou sans ConnectNav, ainsi que la présence éventuelle du système Bose, des commandes au volant et d’une caméra d’origine.

L’installation d’un autoradio Android compatible CarPlay/Android Auto dans l’Alfa Romeo 159/Brera/Spider (2005-2012) est généralement «Plug & Play», mais nécessite quelques précautions techniques liées à la configuration spécifique de ces modèles. Ce guide récapitule les conseils et retours d’expériences des forums internationaux (Italie, Allemagne, Russie, France, etc.) pour réussir l’opération.

Après l’installation, l’écran tactile Android remplace le poste d’origine pour offrir un affichage moderne (ici un exemple générique CarPlay/Android Auto).

1. Avant l’achat : petit poste d’origine vs grand GPS (ConnectNav)

L’étape la plus cruciale est de déterminer la configuration actuelle du tableau de bord. Les Alfa 159/Brera/Spider 2005-2012 existent en deux versions :

• Petit poste simple (sans GPS d’usine) : autoradio d’origine standard 1 ou 1½ DIN.
• Grand poste GPS (ConnectNav d’origine) : écran navigation d’usine (« GPS Magneti Marelli »).

Si vous avez le système ConnectNav d’origine, la face avant est plus large et le châssis plus profond. Il faut obligatoirement un cadre adaptateur spécifique (souvent un kit « Macman Pro ») pour monter le nouveau 2DIN. L’ancien châssis ne se monte pas directement. Au contraire, les modèles sans GPS reçoivent le kit standard « plug&play ».

un distributeur conseille de vérifier l’image du tableau de bord pour s’assurer du format (GPS ou non) avant l’achat. En résumé : si vous avez un grand écran d’origine, prévoyez un cadre 2DIN spécial (Macman, impression 3D, etc.), sinon vous pouvez utiliser le kit fourni « pour 159/Brera/Spider sans GPS ».

2. Spécificités électriques de l’Alfa 159

L’Alfa 159 n’utilise pas de connecteurs ISO standard pour l’autoradio, mais un faisceau Quadlock 40 broches (Magneti Marelli OEM). Par conséquent :

• Adaptateur Quadlock→ISO : Si vous avez le système ConnectNav d’origine, vous devrez brancher un adaptateur Quadlock→ISO entre le faisceau d’origine et le nouveau faisceau de l’autoradio. Pour les modèles sans GPS, le faisceau fourni dans les kits « plug&play » intègre déjà cette adaptation.

• Boîtier CANBUS : Tous les kits recommandés pour Alfa 159 incluent un module CANBUS (une petite boîte décodeur). Ce boîtier est indispensable pour que le nouvel autoradio communique avec le réseau de bord de l’Alfa : il traduit les signaux du multiplexeur et permet notamment de récupérer les commandes au volant, l’allumage, la marche arrière, etc. Par exemple, les fabricants l’annoncent comme gérant les fonctions suivantes :

  • Commandes au volant (téléphone, volume, pistes musicales)
  • Signal ACC (Zündung) : allumage sous contact
  • Éclairage du tableau de bord
  • Marche arrière (basculer sur caméra de recul)
  • Informations audio du véhicule (afficheur d’origine)
  • Caméra de recul et ampli d’origine (conservent leurs fonctions)

Un adaptateur CANBUS type ACV peut préciser : il fournit ignition (allumage), éclairage, marche arrière, impulsion de vitesse, commandes volant, etc. (connecteur Quadlock 40 broches). Sans ce boîtier, rien ne fonctionne correctement (pas de son, pas de commande au volant, etc.) sur l’autoradio neuf. Notamment, chez Alfa c’est le CANBUS qui génère le Zündungsplus (12 V contact) pour l’autoradio.

Astuces des forums :

• Les autoradios génériques livrés avec un CANBUS fonctionnent généralement sans souci. En revanche, les modèles de marque (Pioneer, Sony, etc.) nécessitent souvent un module séparé (ACV, Dynavin, etc.) pour l’Alfa 159.
• Vérifiez le besoin d’option Bose : si votre voiture est équipée de l’amplification Bose d’origine, cochez l’option « CANBUS » ou « Bose » lors de l’achat du kit, car elle modifie certains câblages audio.

3. Contenu typique du kit

Un kit Alfa « plug&play » inclut en général :

• Autoradio Android (écran 7" ou 10", écran 2.5D QLED ou IPS).
• Cadre de montage 2DIN sur mesure (selon petit poste ou grand nav).
• Faisceau câblé avec module CANBUS intégré (adapté Alfa).
• Antenne GPS (fil + recepteur) et câble USB (pour CarPlay/Android Auto).
• Microphone (généralement interne, externe en option). Par défaut, le micro est intégré à l’unité, mais un micro externe peut être fourni sur demande (ou se brancher sur prise RCA).
• Antenne radio (parfois adaptateur d’antenne coude, pour gagner de la place).
• Outils de démontage (spatules plastique).

Les fabricants soulignent souvent que le kit est « Plug n Play » : les câbles fournis correspondent au faisceau d’origine, l’installation est facile. Par exemple, Junsun indique : « Plug in play car radio, comes with CANbus, support steering wheel control… special cables, easy installation ». Notez qu’en plus du micro intégré, un micro externe Bluetooth est parfois proposé en option (version à demander).

Détails pratiques :

• Le nouveau connecteur antenne radio pointe vers le haut ; l’espace est restreint derrière la console. Il peut être utile d’acheter un adaptateur d’antenne coudé pour connecter l’antenne FM dans l’étroitesse du tableau de bord.
• DAB+ / antenne : l’antenne d’origine Alfa (Blue&Me/DAB) nécessite une alimentation fantôme 12 V pour son préampli. Les autoradios après-marché n’en fournissent souvent pas, donc on conseille soit de changer pour une antenne active DAB+ (par ex. ABB/Calearo).

4. Montage pas à pas

Temps total : ~1–3 heures. L’opération n’implique pas de soudure : tout se réalise en clipsant les connecteurs.

• Étape 1 – Retrait de l’autoradio d’origine : Coupez d’abord l’alimentation en débranchant la borne négative de la batterie (pour éviter tout court-circuit). Retirez la grille ou la façade plastique autour de l’autoradio avec des outils en plastique (triangles, spatules). Dévissez ensuite les vis de fixation du poste d’origine. Tirez l’autoradio vers vous et débranchez tous les connecteurs à l’arrière (faisceau gris principal, antenne radio, éventuel câble caméra).

• Étape 2 – Brancher le nouveau kit :

  • Si vous aviez le GPS ConnectNav, installez d’abord le cadre adaptateur 2DIN sur la façade : cela peut demander de positionner le cadre depuis l’arrière de la console (évents/clim). Les automobilistes expérimentés conseillent le montage par l’arrière (l’ancienne face devant être retirée du tableau pour pouvoir boulonner le nouveau cadre).
  • Connecteurs arrière – Branchez le faisceau fourni sur le CANBUS et sur l’autoradio Android. Les connecteurs sont spécifiques : seul le boîtier CANBUS (inséré au milieu) se place entre la prise Quadlock du véhicule et le faisceau iso de l’autoradio. Ensuite :
    • Connectez le port ISO (alimentation et haut-parleurs) tel quel (il n’y a pas de risque d’inversion, c’est « plug & play »). L’adaptateur Quadlock→ISO est déjà intégré au faisceau Alfa fourni.
    • Branchez l’antenne radio FM/DAB (prise ronde) ; si l’espace est limité, utilisez un adaptateur coudé.
    • Branchez le câble GPS (avec son antenne), le(s) câble(s) USB (taille maxi tableau de bord) et le micro (fil, souvent à fixer près du pare-soleil).
    • Tous les connecteurs sont taillés pour se brancher facilement (joignez le CANBUS entre la prise ISO du faisceau Alfa et l’entrée ISO de l’autoradio). La plupart des forums confirment que l’installation est simple grâce au faisceau adapté : « with the same wiring harness and plug as original radio, plug-and-play installation ».

• Étape 3 – Ajustements spécifiques :

  • Nav. d’origine (ConnectNav) : Si vous aviez le grand écran de navigation, il faut inverser l’alimentation permanente et l’alimentation sous contact sur le connecteur. Autrement dit, échangez les fils de Dauerplus et Schaltplus (le +12 V constant et le +12 V contact) sur la prise du CANBUS. Les utilisateurs signalent que cela est nécessaire pour que l’autoradio s’allume et s’éteigne correctement avec le contact. En pratique, on repère le fil rose/orange et le rouge sur le faisceau d’origine : il suffit de les intervertir selon le schéma électrique.
  • Antenne d’origine : Vérifiez que l’antenne FM d’origine reçoit un 12 V fantôme si besoin (certaines antennes OEM ont un amplificateur). Si le nouveau poste ne le fournit pas, remplacez par une antenne active DAB+ (AT Bad Blankenburg ou Calearo, par ex.).

• Étape 4 – Vérifications et remise en place :
  Avant de tout refermer, reconnectez la batterie et allumez l’autoradio. Contrôlez tous les points suivants :

  • L’écran s’allume correctement et la luminosité s’adapte (mode jour/nuit).
  • Le son sort sur les hauts-parleurs sans grésillement. Vérifiez éventuellement le mode parking (coupe son quand frein à main serré).
  • La caméra de recul (si branchée) s’affiche sur l’écran au passage de la marche arrière.
  • Les commandes au volant fonctionnent pour volume/piste/appel. Le CANBUS doit les avoir préservées.
  • La connexion CarPlay (ou Android Auto) s’établit sans fil en Bluetooth+Wi-Fi (activez-les sur le téléphone). Beaucoup de modèles modernes supportent le CarPlay sans fil.
  • Les autres fonctions (GPS, Bluetooth, etc.) sont opérationnelles.

  Si tout fonctionne, rangez soigneusement les câbles et revissez l’autoradio dans la console. Replacez la face/cache avant en prenant garde aux clips plastiques. L’objectif est que le poste neuf s’intègre parfaitement au tableau de bord, comme d’origine.

5. Conseils et pièges rencontrés

• Console complète à démonter : Plusieurs témoignages insistent sur le fait que l’installation n’est pas triviale sur une Alfa 159. Il faut démonter toute la console centrale (faisceau d’aération, commande de clim, pavillon vers levier de vitesses) pour accéder à l’autoradio. Un forumeur note : « la complète Blende der Mittelkonsole muss ab » et recommande un kit Alfa spécifique et un adaptateur CANBUS. Si vous n’êtes pas sûr de vous, faites appel à un professionnel.
• Qualité sonore : Les utilisateurs rapportent généralement une meilleure qualité audio qu’avec l’autoradio d’origine (même pour les premières versions GPS). Un membre signale même que « l’aftermarket est bien meilleur que l’original ». Pour optimiser, vous pouvez ajuster l’égaliseur (DSP) ou ajouter éventuellement un ampli subwoofer.
• Mémoire & processeur : Privilégiez des modèles avec au moins 4 Go de RAM et 64 Go de stockage (idéal 6/128 Go) pour une interface fluide (certains ont regretté les versions 2+32 Go trop lentes).
• Connexion sans fil : La plupart des modèles compatibles CarPlay/Android Auto de nos jours se connectent sans fil. Activez simplement le Wi-Fi et le Bluetooth du téléphone lors de la première installation.
• Antenne DAB+ : Comme noté plus haut, les antennes collées d’origine sont insuffisantes. Un antenne de toit active (Bad Blankenburg/Calearo) donnera de bien meilleurs résultats en réception numérique.

6. Exemples de modèles plébiscités

Parmi les marques citées sur les forums, on retrouve souvent : Junsun (très populaire en Europe de l’Est, écran 7″/10″, ex. V1, résolution 1280×720), Erisin (vendu en Europe en kit complet), Belsee (modèle BA159, Android 14, 4+64 Go), Smarty Trend, Cartronix (série CarPlay Wireless pour 2005-2013), etc. Un point technique notable : un intervenant souligne que seuls certains écrans (« no drive ») atteignent 7″ réels et 1280×720 (Junsun, Awesafe), tandis que d’autres se limitent à 1024×600 (avec ou sans lecteur CD/DVD).

Junsun (marque chinoise) est d’ailleurs l’un des rares à proposer 720p sur 7″, ce qui donne une image plus nette que les 1024×600 habituellement rencontrés.

7. En résumé des étapes clés

1. Identifier votre version (petit poste vs grand GPS) – c’est déterminant pour le kit adapté.
2. Privilégier un autoradio avec CANBUS (et micro intégré) et au moins 4 Go de RAM.
3. Suivre les connexions « plug & play » : brancher le faisceau CANBUS entre le Quadlock d’origine et le bloc radio, veiller au port antenne et micro, etc.
4. Cas ConnectNav : utiliser l’adaptateur Quadlock→ISO, monter un cadre 2DIN, inverser Dauerplus/Schaltplus.
5. Vérifier avant remontage : allumer l’autoradio, tester son, SWC, caméra, CarPlay, etc. Si tout est OK, revissez et refermez proprement.

Avec ces précautions, votre Alfa 159/Brera/Spider retrouvera une seconde jeunesse connectée. Bonne installation, et en route avec CarPlay ! 🇮🇹

Sources : guides et retours d’utilisateurs des forums Alfa Romeo, notices d’équipementiers (Connects2, ACV, SigmaCarStereo) et fiches produit Android CarPlay.

Sources mentionnées dans le rapport fourni : guides et retours d’utilisateurs des forums Alfa Romeo, notices d’équipementiers Connects2, ACV et SigmaCarStereo, ainsi que des fiches de produits Android CarPlay. Les faisceaux, réglages et fonctions conservées peuvent varier selon la version du véhicule et le fabricant du kit.
