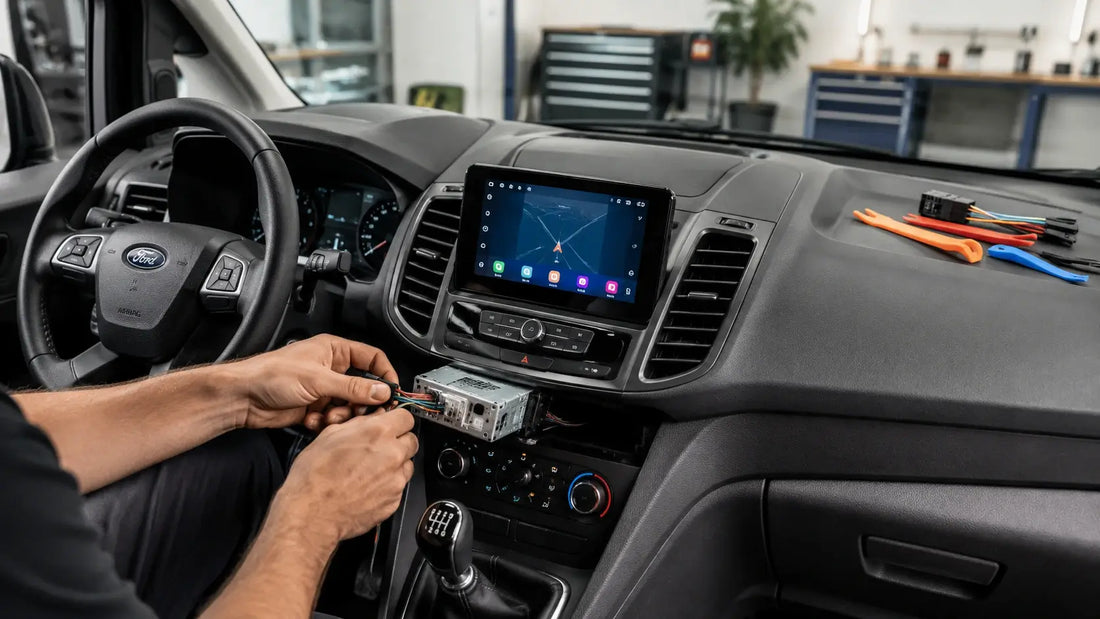

Installation d’un autoradio Android sur Ford Transit Connect et Tourneo Connect : guide complet 2018–2024
Installer un autoradio Android sur un Ford Transit Connect ne consiste pas seulement à remplacer un écran. La réussite du montage dépend surtout de l’identification du système d’origine, du bon kit de façade, du faisceau adapté, de l’interface CAN-Bus et de la conservation des fonctions OEM : commandes au volant, caméra, radars, témoin d’airbag passager, écran supérieur, warning, USB et SYNC.
À retenir avant tout achat : les catalogues ne donnent pas toujours les mêmes plages d’années. Metra référence notamment le kit 95-5861 pour Transit Connect 2019–2023, alors que Connects2 propose plusieurs solutions Transit Connect couvrant notamment 2013–2021 et une façade CT23FD78 pour certains modèles 2019+ équipés de la navigation TomTom d’origine. Les fabricants d’autoradios dédiés rappellent eux-mêmes que l’année n’est qu’indicative : la console, les connecteurs et les fonctions OEM doivent être comparés avant la commande.

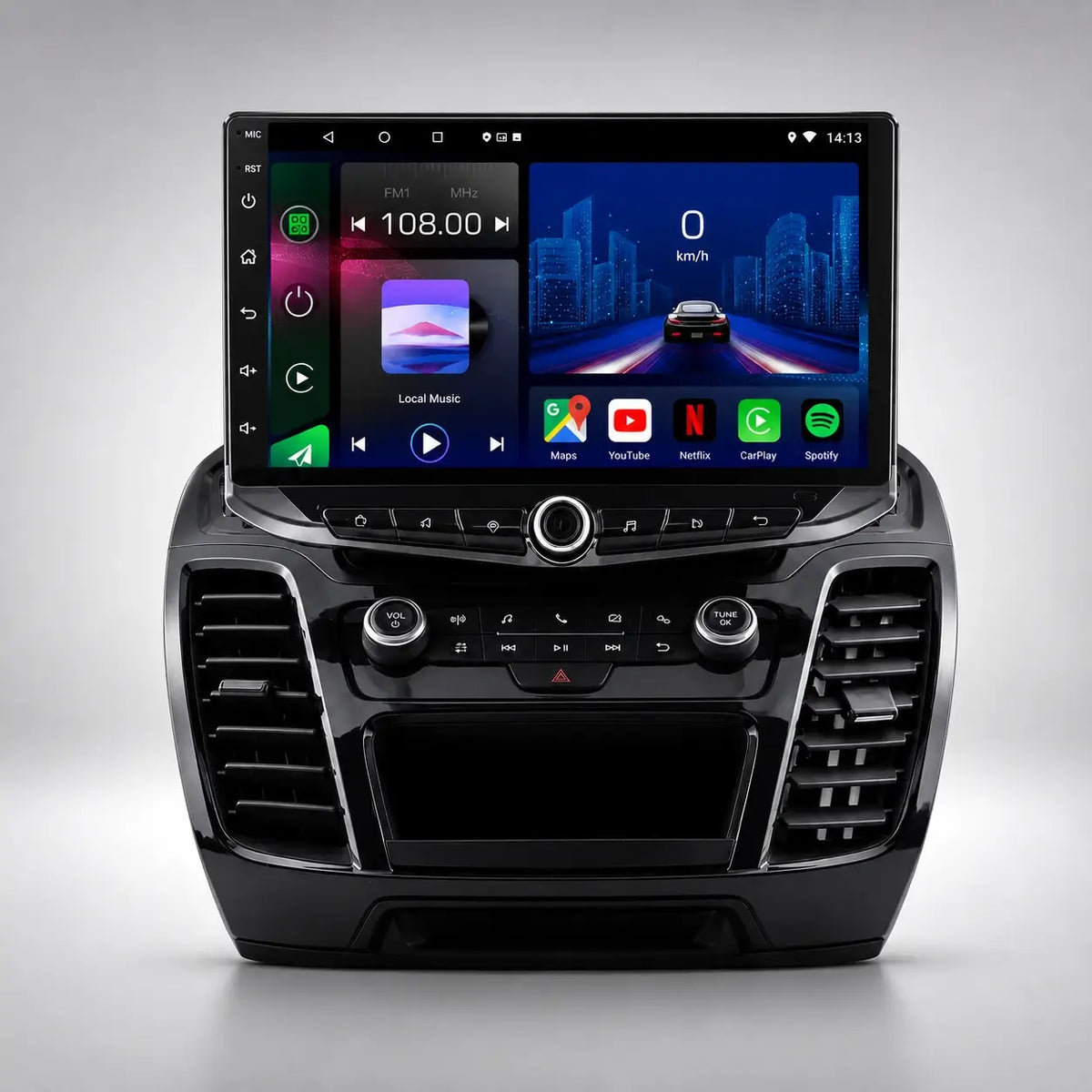

Autoradio Android 15 pour Ford Transit Connect et Tourneo
Modernisez votre Ford 2018–2020 avec un écran tactile HD intégrant Apple CarPlay, Android Auto, le GPS et les applications Android, avec un faisceau conçu pour faciliter l’intégration au tableau de bord compatible.
- Apple CarPlay filaire et sans fil
- Android Auto filaire et sans fil
- GPS en ligne et hors ligne
- Wi-Fi, Bluetooth et USB
- Commandes au volant compatibles
- Caméra de recul HD offerte
Avant de commander : cette fiche produit vise les Transit Connect et Tourneo 2018–2020. Pour un véhicule 2021–2024, ou équipé de SYNC 3, TomTom, écran supérieur, caméra OEM ou boutons airbag/warning spécifiques, envoyez une photo du tableau de bord et de l’écran allumé afin de confirmer la solution.
1. Identifier précisément la configuration d’origine
Sur le Ford Transit Connect / Tourneo Connect PJ2, l’élément décisif n’est pas la version d’Android, mais le niveau d’intégration de l’autoradio d’origine. Deux véhicules de la même année peuvent posséder des tableaux de bord, écrans et faisceaux différents selon le pays, la finition et les options. Il faut donc photographier la console de face, l’écran supérieur, les boutons inférieurs et, idéalement, les connecteurs situés derrière l’unité d’origine.
Les configurations rencontrées peuvent inclure :
- un autoradio simple sans écran supérieur ;
- un petit écran d’information placé au-dessus de la radio ;
- une navigation TomTom d’origine ;
- SYNC ou SYNC 3 ;
- des commandes audio au volant ;
- des radars de stationnement avec bips diffusés par le système audio ;
- une caméra de recul d’origine ;
- un témoin d’activation ou de désactivation de l’airbag passager intégré à la console ;
- des boutons warning, verrouillage centralisé ou autres commandes intégrés à l’habillage radio ;
- un port USB d’origine que l’on souhaite réutiliser.
| Configuration d’origine | Risque principal lors du remplacement | Éléments à prévoir |
|---|---|---|
| Radio simple, sans écran supérieur | Perte de l’ACC, de la radio FM ou des commandes au volant | Façade, faisceau ISO/Quadlock, adaptateur d’antenne et interface SWC/CAN si nécessaire |
| Écran supérieur d’origine | Perte de l’heure, de la date, des réglages véhicule ou de l’affichage supérieur | Kit spécialement prévu pour conserver l’écran et permettre les réglages depuis le volant |
| TomTom d’origine | Façade incompatible ou perte de fonctions intégrées | Façade et interface correspondant précisément à cette version, par exemple CT23FD78 selon application |
| SYNC 3 | Suppression de l’écosystème Ford, du micro, de l’USB ou d’autres fonctions SYNC | Validation écrite de ce qui sera conservé ; certaines interfaces, comme AXDI-FD3, ne conservent pas SYNC |
| Caméra et radars OEM | Écran noir en marche arrière, format vidéo incompatible ou disparition des bips | Interface caméra dédiée, signal reverse correct et interface CAN conservant le son des radars |
Cas de SYNC 3 : Ford indiquait sur sa gamme utilitaire européenne que SYNC 3 prenait en charge Apple CarPlay et Android Auto. Installer un autoradio Android aftermarket revient généralement à remplacer cet environnement Ford, et non à simplement changer l’écran. Une interface peut conserver certaines données du véhicule sans pour autant conserver SYNC lui-même.
2. Choisir le bon autoradio Android
Un autoradio annoncé comme « compatible Ford Transit Connect » n’est réellement compatible que si sa façade, son faisceau et son boîtier CAN correspondent à la version de votre véhicule. Les offres dédiées mentionnent souvent Ford Transit Connect 2 ou Tourneo Connect 2, mais les années inscrites sur les fiches produits ne doivent jamais remplacer une comparaison visuelle et électrique.
| Caractéristique | Minimum conseillé | Configuration confortable | Pourquoi |
|---|---|---|---|
| Système | Android récent et stable | Android 13 ou 14 réellement documenté | Les mises à jour majeures sont souvent limitées sur les postes aftermarket |
| Mémoire vive | 4 Go de RAM | 6 Go de RAM ou plus | Navigation, musique, CarPlay/Android Auto et écran partagé |
| Stockage | 64 Go | 128 Go | Cartes hors ligne, applications, mises à jour et musique |
| Audio | Égaliseur correct | DSP et tuner de qualité, par exemple famille TDA7708/TSA7708 selon version | Meilleure correction sonore et meilleure réception FM |
| Connectivité | Bluetooth, Wi-Fi, GPS | Bluetooth 5.x, GPS multi-constellation, CarPlay/Android Auto sans fil et éventuellement 4G SIM | Connexion plus stable et usage autonome du poste |
| Accessoires | Antenne GPS et faisceau adapté | Micro externe, USB, RCA, CAN-Bus, adaptateur radio et entrée caméra RCA/AHD | Installation complète sans achats imprévus |
Le point d’équilibre réaliste pour un usage quotidien est donc 4 Go / 64 Go minimum. Un modèle 6 Go / 128 Go est préférable si le véhicule est utilisé professionnellement, avec Waze ou Google Maps, plusieurs applications, la caméra, le Bluetooth et l’écran partagé. La quantité de RAM annoncée ne garantit toutefois pas à elle seule la qualité : la plateforme, le refroidissement, le logiciel, le tuner et le support du vendeur comptent également.
3. Pièces, façades et interfaces nécessaires
Un montage propre comprend généralement quatre familles de pièces : la façade, le faisceau d’alimentation et de haut-parleurs, l’interface CAN/commandes au volant et l’adaptateur d’antenne. Selon le véhicule, il faut ajouter une interface caméra, un adaptateur USB, un micro externe et les commandes warning/airbag à transférer ou à remplacer.
Références fréquemment citées dans les documentations
| Référence | Application ou contenu indiqué | Fonctions annoncées / remarques |
|---|---|---|
| Metra 95-5861 | Transit Connect 2019–2023 selon catalogue Metra | Nouveau bouton warning intégré, supports, habillages, clips et faisceau de warning. Adaptateur antenne recommandé : 40-EU55. |
| Connects2 CTKFD73 | Kit européen complet selon version de tableau de bord | Comprend notamment façade CT23FD48, adaptateur Fakra CT27AA06, patch lead CTMULTILEAD.2 et interface CTSFO008.2. Conservation des commandes au volant, réglage date/heure depuis le volant et audio des capteurs de stationnement. |
| Connects2 CTKFD78 | Configurations avec écran supérieur d’origine selon application | Conservation annoncée des commandes au volant, des warning chimes, du son des radars et de certains réglages véhicule via l’écran supérieur. |
| Connects2 CT23FD78 | Certains modèles 2019+ avec navigation TomTom d’origine | Façade dédiée : vérifier la photo de console et l’application exacte avant commande. |
| Connects2 CT20FD13 | Conversion du faisceau Ford vers ISO standard selon application | Solution annoncée plug-and-play, sans coupe du faisceau d’origine. |
| Axxess AXDI-FD3 | Applications Ford 2020–2023 selon catalogue | Ne conserve pas SYNC. Peut fournir l’accessoire 12 V / 10 A, le Retained Accessory Power, les sorties frein à main, marche arrière et vitesse ; conservation de la caméra OEM annoncée sur certains Transit/Transit Connect sans SYNC. |
Petites pièces Ford à ne pas oublier
Certains kits Connects2 signalent que des pièces Ford supplémentaires peuvent être nécessaires, en particulier lorsque l’habillage d’origine contient le témoin d’airbag passager ou les boutons warning et verrouillage. Les références citées dans ces applications comprennent :
- 1799698 : témoin Passenger Airbag Warning pour certaines configurations équipées ;
- 1832265 : pièce alternative indiquée pour certaines configurations sans ce témoin ;
- 1519127 : ensemble ou commande hazard/door lock switch selon application.
Attention : ces numéros ne doivent pas être commandés uniquement parce que le véhicule est un Transit Connect. Ils sont liés à des configurations précises. Confirmez la référence avec le VIN, la photo du tableau de bord et la documentation du kit.
Contenu attendu d’un kit Android dédié
Les manuels de certains kits dédiés, notamment HIZPO, listent selon version une antenne GPS, des faisceaux RCA, un micro externe, un décodeur CAN-Bus, un adaptateur d’antenne radio et un adaptateur pour l’USB d’origine. Ce contenu peut éviter plusieurs achats, mais il ne garantit pas la même qualité d’intégration qu’une interface spécialisée Metra, Connects2, Axxess ou iDatalink. Il faut vérifier précisément ce que le boîtier CAN sait conserver.
Logique d’achat recommandée :
- configuration simple : façade + faisceau + antenne ;
- commandes au volant, bips, reverse, vitesse ou frein à main : interface CAN/SWC adaptée ;
- SYNC 3, écran supérieur, TomTom, caméra OEM ou radars : kit d’intégration spécifique et confirmation écrite des fonctions conservées.
4. Outillage et sécurité avant le démontage
Outils généralement utiles
- Leviers de démontage en plastique
- Tournevis et embouts Torx, notamment T-20 selon la console
- Douille ou clé de 7 mm selon le montage
- Petit tournevis plat pour les verrous de connecteurs
- Multimètre pour contrôler masse, 12 V permanent et ACC
- Ruban tissu automobile ou gaine pour éviter les vibrations
- Serre-câbles pour organiser le faisceau
- Chiffon microfibre pour protéger les plastiques
Sécurité prioritaire : coupez le contact, retirez la clé, attendez l’arrêt des modules, puis débranchez la borne négative de la batterie avant la dépose. Ne remettez jamais le contact lorsque le témoin d’airbag passager, les commandes de warning ou d’autres éléments de sécurité de la console sont débranchés. Tous les interrupteurs et témoins doivent être correctement reconnectés avant de rebrancher la batterie.
La documentation Metra insiste particulièrement sur ce point : les accessoires, interrupteurs et témoins d’airbag doivent être rebranchés avant la reconnexion de la batterie ou la mise du contact. Un contact remis avec le module d’airbag passager débranché peut enregistrer un défaut qui ne disparaît pas toujours immédiatement après remontage et peut nécessiter un diagnostic.
5. Installation pas à pas de l’autoradio Android
Photographier et identifier le système d’origine
Prenez des photos du tableau de bord complet, de l’autoradio, de l’écran supérieur, du témoin d’airbag, des boutons warning/verrouillage et des connecteurs après dépose. Notez la présence de SYNC, TomTom, caméra, radars, USB et commandes au volant. Conservez aussi les réglages radio utiles et retirez les supports de téléphone ou accessoires gênant le démontage.
Débrancher la batterie
Coupez le contact et débranchez la borne négative. Laissez les modules électroniques se mettre au repos. Cette étape limite les courts-circuits, les déclenchements de défauts et les erreurs liées au témoin d’airbag.
Retirer le témoin d’airbag et les habillages
Sur le Transit Connect 2019+ documenté par Metra, la dépose débute par le témoin d’airbag passager situé dans la partie inférieure du panneau radio. Il faut le déclipser soigneusement, débrancher son connecteur, puis retirer les deux vis Torx T-20 situées derrière.
Déposez ensuite le cache supérieur du panneau radio. La procédure Metra mentionne ensuite deux boulons de 7 mm, puis plusieurs vis Torx T-20 retenant le châssis. La disposition peut changer selon la version : ne forcez jamais un panneau encore retenu par une vis.
Sortir l’unité d’origine et repérer chaque connecteur
Tirez l’ensemble vers vous sans tendre les câbles. Déverrouillez chaque prise avant de la retirer : alimentation/haut-parleurs, antenne radio, USB, écran, caméra et commandes intégrées. Étiquetez les prises si nécessaire. Ne tirez pas directement sur les fils.
Transférer les éléments OEM vers la nouvelle façade
Selon le kit, il peut être nécessaire de récupérer les aérateurs, une poche de rangement, le témoin d’airbag, le bouton warning ou le bouton de verrouillage. Metra demande notamment le transfert de certains aérateurs et de la poche selon la configuration du 95-5861. Contrôlez que tous les clips sont présents et que les boutons coulissent librement avant de monter l’écran.
Préparer le faisceau sur l’établi
Branchez l’interface CAN au faisceau dédié, puis reliez le faisceau à l’autoradio Android. Un montage véritablement plug-and-play ne doit pas nécessiter de couper le faisceau Ford. Vérifiez les connecteurs ACC, B+, masse, haut-parleurs, KEY/SWC, reverse, illumination, frein à main, RCA et USB. Le boîtier CAN doit être connecté dans le sens indiqué par le fabricant.
N’oubliez pas la petite carte ou le module « airbag on/off » fourni avec certains kits. Un utilisateur de forum a résolu son voyant d’airbag uniquement après avoir découvert que ce petit module devait être branché sur la prise d’origine restée inutilisée lors du premier montage.
Installer les antennes, le micro et les rallonges
Branchez l’antenne GPS, l’adaptateur FM/Fakra, le micro externe, les rallonges USB et, le cas échéant, les antennes 4G et Wi-Fi. Placez l’antenne GPS dans une zone haute, stable et aussi dégagée que possible, sous un plastique non métallique ou sur le tableau de bord. Évitez de l’enfermer profondément derrière des renforts métalliques.
Raccorder la caméra et les fonctions auxiliaires
Pour une caméra aftermarket, reliez la vidéo à l’entrée CAM-IN / Rear Camera et le signal de marche arrière au fil REVERSE/BACK si le CAN ne le fournit pas. Pour une caméra OEM, utilisez une interface de rétention compatible avec la tension et le format vidéo d’origine. Une caméra AHD doit être activée dans les réglages seulement si le matériel est réellement AHD.
Effectuer un test complet avant de refermer
Sans fixer définitivement l’écran, reconnectez tous les témoins, boutons et accessoires, puis rebranchez la batterie. Mettez le contact et testez l’alimentation, le son, la FM, le GPS, le Bluetooth, le micro, les USB, les commandes au volant, le warning, le verrouillage, la caméra, les radars et le témoin d’airbag.
Organiser le faisceau et remonter la console
Après validation, coupez le contact et débranchez de nouveau la batterie si vous devez manipuler les prises. Rangez le boîtier CAN et les connecteurs sans les coincer derrière l’écran. Fixez les faisceaux pour éviter les claquements, laissez respirer l’arrière du poste, puis vissez les supports et reclipsez la façade. Rebranchez la batterie uniquement lorsque tous les éléments de la console sont reconnectés.
6. Câblage, antennes et accessoires : points techniques
Faisceau d’alimentation et haut-parleurs
Le faisceau dédié doit convertir les prises Ford vers le connecteur de l’autoradio sans modifier le véhicule. La référence Connects2 CT20FD13, lorsqu’elle correspond à l’application, est présentée comme une conversion Ford vers ISO standard sans coupe de fils. Sur les kits Android dédiés, le connecteur principal regroupe souvent l’alimentation, les haut-parleurs et le CAN. Il faut toutefois vérifier qu’un fil ACC séparé n’est pas demandé et que l’autoradio s’éteint réellement lorsque le véhicule est verrouillé.
Alimentation accessoire, reverse, vitesse et frein à main
Les informations ne sont pas toujours présentes comme fils analogiques dans la prise d’origine. Une interface CAN peut générer les sorties ACC/ignition, illumination, reverse gear, speed pulse et park brake. L’Axxess AXDI-FD3 annonce notamment une sortie accessoire 12 V / 10 A, le Retained Accessory Power et des sorties de navigation. Le poste peut s’allumer sans que toutes ces informations soient correctement disponibles : chaque fonction doit donc être testée séparément.
Antenne radio FM et DAB
Le connecteur d’antenne Ford n’est pas toujours directement compatible avec l’entrée DIN du poste Android. Metra recommande le 40-EU55 avec le kit 95-5861, tandis que le kit CTKFD73 comprend l’adaptateur Fakra CT27AA06. Une mauvaise réception FM peut venir d’un adaptateur incorrect, d’une alimentation fantôme manquante pour l’amplificateur d’antenne ou d’un mauvais branchement du fil ANT/AMP.
Pour le DAB, il faut distinguer l’antenne DAB d’origine, une antenne de pare-brise aftermarket et le tuner USB DAB compatible avec l’application du poste. Un simple adaptateur FM ne transforme pas une antenne en réception DAB. Vérifiez aussi la présence éventuelle d’une alimentation 12 V destinée à l’antenne active.
Antenne GPS
Les manuels de postes dédiés recommandent une zone offrant la meilleure vue possible vers le ciel. Une antenne mal placée peut provoquer un premier positionnement très lent, des pertes de précision ou des décrochages. Testez le nombre de satellites avant le remontage final et éloignez l’antenne GPS des faisceaux de puissance, du boîtier CAN et des surfaces métalliques épaisses.
Micro externe
Bien que de nombreux écrans possèdent un micro intégré, un micro externe est généralement préférable dans un utilitaire. Installez-le près du plafonnier ou du montant A, orienté vers le conducteur, sans le placer directement dans le flux d’un aérateur. Les manuels HIZPO confirment la prise en charge d’un micro externe pour améliorer la qualité d’appel.
USB d’origine
Certains kits incluent un adaptateur pour le port USB Ford. Sans cet adaptateur, le port d’origine peut ne plus fonctionner et il faut utiliser les rallonges USB du nouvel autoradio. Vérifiez la compatibilité avec CarPlay filaire, Android Auto et les supports de stockage, car tous les ports USB du poste n’ont pas la même fonction.
7. Configurer correctement le CAN-Bus
Le CAN-Bus fait communiquer l’autoradio avec le véhicule. Selon le boîtier et le logiciel, il peut gérer l’allumage après contact, les commandes au volant, l’illumination, la marche arrière, l’état des portes, la température, les radars, l’écran supérieur et certains boutons de console.
Ne sélectionnez pas seulement « Ford »
Dans le menu usine de l’autoradio, il faut souvent choisir trois informations : le fabricant du décodeur, la marque du véhicule et le profil exact du modèle. Les listes peuvent afficher des fabricants tels que Hiworld Raise Simple Soft Oudi. Le nom imprimé sur le boîtier CAN doit correspondre au fabricant choisi dans le menu.
Sur Ford Owners Club, un utilisateur a retrouvé l’affichage des portes, la température et les commandes au volant après avoir sélectionné dans le menu caché le fabricant réellement inscrit sur son décodeur. Certains manuels indiquent aussi qu’une connexion Internet peut être nécessaire avant de télécharger ou d’activer le bon profil CAN.
Un fonctionnement partiel ne signifie pas que le CAN est correct
Un cas publié sur le forum DUDU Auto concernait un Transit Connect équipé d’un décodeur Raise Ford-RZ-10. Les commandes au volant, l’ouverture des portes et l’ACC fonctionnaient, mais les clignotants, la marche arrière, les phares et la position du volant ne remontaient pas. Le support a conclu que le décodeur était trop ancien et a recommandé une version plus récente.
Après chaque changement de profil CAN : redémarrez complètement l’autoradio, coupez puis remettez le contact si la notice le demande, et contrôlez chaque fonction. N’essayez pas au hasard des profils prévus pour d’autres Ford si des fonctions de sécurité ou de carrosserie se comportent anormalement.
8. Conserver les fonctions d’origine
Commandes au volant
Les commandes au volant peuvent être conservées par le décodeur CAN du kit ou par une interface dédiée. Une interface Connects2 nécessite généralement un patch lead correspondant à la marque du nouvel autoradio, comme le CTMULTILEAD.2 dans certains kits. Si les touches ne répondent pas, vérifiez d’abord le profil CAN, le patch lead et le branchement KEY1/KEY2 avant d’effectuer un apprentissage manuel.
Écran supérieur, date, heure et réglages véhicule
Certains kits, comme CTKFD73 ou CTKFD78 selon la configuration, annoncent la possibilité de régler la date et l’heure depuis les commandes au volant et de conserver certains réglages via l’écran supérieur. Un kit générique peut laisser cet écran allumé mais empêcher toute modification des paramètres.
Radars de stationnement et warning chimes
Sur certaines versions, les bips des radars passent par l’autoradio d’origine. Une interface qui ne conserve pas cet audio peut rendre les radars silencieux même si les capteurs fonctionnent encore. Les kits Connects2 cités annoncent selon version la conservation du son des capteurs et des warning chimes.
Caméra de recul d’origine
La caméra OEM peut être conservée dans certaines configurations, mais il faut une interface compatible avec sa tension, son format et son connecteur. L’Axxess AXDI-FD3 annonce cette fonction sur certains Transit et Transit Connect sans SYNC. Avec SYNC ou un écran supérieur particulier, la solution peut être différente. Il ne faut pas supposer qu’une simple entrée RCA suffit.
Témoin d’airbag passager, warning et verrouillage
Ces éléments sont parfois intégrés à la façade et non à l’autoradio lui-même. Ils doivent être transférés, alimentés et connectés correctement. Sur un retour d’expérience, le warning fonctionnait après installation, mais les autres boutons inférieurs restaient inactifs. Les causes probables étaient un connecteur non repris ou une configuration CAN incorrecte.
SYNC 3
Remplacer l’unité SYNC 3 par un Android aftermarket supprime généralement l’écosystème SYNC. L’interface AXDI-FD3 précise explicitement qu’elle ne conserve pas SYNC, même si elle peut conserver d’autres signaux. Avant l’achat, demandez une liste fonction par fonction : micro Ford, USB Ford, commandes vocales, caméra, radars, écran supérieur et informations véhicule.
9. Dépannage : problèmes fréquents après installation
| Symptôme | Causes probables | Contrôles recommandés |
|---|---|---|
| Le poste ne s’allume pas | 12 V permanent absent, ACC non généré, masse incorrecte, fusible ou connecteur mal verrouillé | Mesurer B+, masse et ACC ; vérifier le boîtier CAN, le fusible du poste et le connecteur principal |
| Le poste ne s’éteint pas | Mauvais profil CAN, ACC relié au 12 V permanent, mode veille incorrect | Corriger le profil CAN, contrôler le fil rouge ACC et tester après verrouillage du véhicule |
| Voyant d’airbag allumé | Témoin passager ou carte airbag on/off débranché, contact mis pendant le démontage | Couper le contact, vérifier tous les connecteurs du témoin et faire lire le défaut si nécessaire |
| Commandes au volant inactives | Mauvais fabricant CAN, patch lead absent, KEY1/KEY2 incorrects | Lire l’étiquette du boîtier, sélectionner le bon profil, vérifier le patch et effectuer l’apprentissage si prévu |
| Seulement certaines données CAN fonctionnent | Profil partiellement compatible ou décodeur trop ancien | Mettre à jour le profil, demander un boîtier plus récent et comparer les fonctions supportées |
| Pas d’image en marche arrière | Signal reverse absent, mauvaise entrée, caméra non alimentée, format CVBS/AHD incorrect | Tester le 12 V de caméra, l’entrée CAM-IN, le fil reverse et le réglage vidéo |
| Caméra OEM non reconnue | Interface de rétention absente ou incompatibilité avec SYNC/écran OEM | Utiliser une interface spécifique et vérifier tension, connecteur et format vidéo |
| FM faible ou instable | Mauvais adaptateur Fakra/DIN, antenne active non alimentée, fil ANT/AMP non raccordé | Vérifier 40-EU55 ou CT27AA06 selon application et contrôler l’alimentation de l’antenne |
| GPS lent ou imprécis | Antenne cachée derrière une structure métallique ou connecteur mal serré | Déplacer l’antenne en partie haute et tester les satellites avant remontage |
| Micro de mauvaise qualité | Micro interne trop éloigné, bruit de ventilation, mauvais routage | Installer un micro externe près du plafonnier ou du montant A |
| Radars silencieux | Interface ne conservant pas l’audio des capteurs | Vérifier les fonctions annoncées du kit et la sortie chime/parking sensor audio |
| Boutons warning/verrouillage inactifs | Faisceau de boutons oublié, pièce OEM non transférée ou mauvais CAN | Contrôler le faisceau de warning, les références OEM nécessaires et la configuration CAN |
Ne coupez pas un fil en vous basant uniquement sur un message de forum. Un utilisateur d’un ancien Transit Connect équipé d’un kit Metra 99-5831G a décrit une interaction entre la caméra OEM et le circuit du témoin d’airbag, résolue chez lui par la coupure d’un fil jaune. Ce retour est anecdotique, dépend d’un kit et d’un faisceau précis, et ne constitue pas une procédure universelle. Toute modification doit être confirmée par le schéma du fabricant ou un technicien qualifié.
10. Leçons essentielles tirées des forums spécialisés
Le voyant d’airbag est un problème récurrent
Le cas le plus instructif concerne l’oubli du petit module « airbag on/off » livré avec le faisceau. Le voyant SRS s’est éteint après branchement du module sur la prise d’origine oubliée. Ce retour rejoint les instructions Metra : ne jamais remettre le contact tant que les témoins et accessoires de la console ne sont pas reconnectés.
Les boutons inférieurs dépendent parfois du kit d’intégration
Un montage peut laisser fonctionner le warning tout en rendant inactifs d’autres boutons. La cause n’est pas forcément l’écran Android : le nouveau kit doit reprendre correctement le faisceau, le témoin d’airbag, le verrouillage et le profil CAN.
La caméra, le témoin d’airbag et l’habillage peuvent interagir
Les discussions sur les anciens kits Metra montrent que les sous-systèmes caméra, écran conservé et témoin d’airbag peuvent partager des connexions au sein du kit d’intégration. C’est pourquoi la caméra doit être testée en même temps que le témoin d’airbag et les boutons, avant de fermer le tableau de bord.
Le boîtier CAN peut être trop ancien
Le cas du Raise Ford-RZ-10 illustre qu’un décodeur peut fournir l’ACC et les commandes au volant tout en omettant la marche arrière, les phares ou d’autres trames. Avant d’accuser l’autoradio, comparez la version du boîtier CAN avec la version recommandée par le vendeur.
Le bon profil CAN doit correspondre à l’étiquette du boîtier
Les menus Android contiennent plusieurs fabricants et profils Ford « low / mid / high ». Un mauvais choix peut produire un fonctionnement partiel. Le nom physique du boîtier, sa référence et la version du faisceau sont plus fiables qu’un choix au hasard dans le menu.
11. Contrôle final avant de refermer le tableau de bord
Le meilleur conseil issu des documentations et des forums est de ne jamais refermer la console après un simple test d’allumage. L’autoradio peut démarrer alors que plusieurs fonctions importantes restent absentes.
- Allumage au contact et extinction correcte
- Absence de consommation anormale après verrouillage
- Son sur tous les haut-parleurs
- Réception FM et, si présent, DAB
- GPS et nombre de satellites
- Bluetooth et qualité du micro
- CarPlay et Android Auto, filaire et/ou sans fil
- Commandes au volant
- Caméra de recul et déclenchement automatique
- Bips et affichage des radars de stationnement
- Warning et verrouillage centralisé
- Témoin d’airbag passager correctement affiché
- Absence de voyant SRS au combiné
- Affichage des portes et de la température si pris en charge
- Illumination de l’écran avec les phares
- USB d’origine ou rallonges USB du poste
- Date, heure et réglages de l’écran supérieur
- Absence de bruit, vibration ou câble pincé
Recommandation finale : raisonnez « OEM d’abord, Android ensuite ». Identifiez la radio d’origine, l’écran supérieur, TomTom, SYNC 3, la caméra, les radars et les commandes au volant, puis choisissez le kit capable de conserver les fonctions réellement utiles. Pour certaines versions européennes avec écran supérieur, des solutions de la famille CTKFD78 / CTSFO007.2 / CT23FD78 constituent une base documentée. Pour certains modèles nord-américains 2019+, la solution Metra 95-5861 est l’une des plus documentées, à compléter par l’interface adaptée aux fonctions à conserver.
12. Questions fréquentes sur l’installation
Peut-on installer un autoradio Android en plug-and-play sur un Ford Transit Connect ?
Oui, à condition que la façade, le faisceau et le décodeur CAN correspondent réellement au tableau de bord et au système d’origine. La présence d’un écran supérieur, de TomTom, de SYNC, d’une caméra ou de commandes au volant peut nécessiter une interface spécifique. « Plug-and-play » signifie normalement qu’aucun fil du véhicule n’est coupé ; cela ne garantit pas automatiquement la conservation de toutes les fonctions OEM.
Pourquoi le voyant d’airbag s’allume-t-il après le montage ?
Le témoin d’airbag passager, le connecteur d’origine ou le module « airbag on/off » peut avoir été oublié ou mal branché. Le défaut peut aussi apparaître si le contact a été mis pendant que le témoin était déconnecté. Vérifiez le branchement avant toute nouvelle mise du contact et faites effectuer un diagnostic si le voyant reste allumé.
Peut-on conserver la caméra de recul d’origine ?
Souvent oui, mais la solution dépend de la configuration. L’Axxess AXDI-FD3 annonce la conservation de la caméra sur certains Transit et Transit Connect sans SYNC. Avec SYNC, un écran supérieur ou un autre format vidéo, une interface différente peut être nécessaire. Vérifiez la tension, le connecteur et le format de la caméra.
Les radars de stationnement continueront-ils à émettre des bips ?
Seulement si le kit conserve leur audio. Certains systèmes diffusent les bips par l’autoradio d’origine. Des kits Connects2 adaptés annoncent la conservation de l’audio des capteurs et des warning chimes.
Faut-il conserver SYNC 3 ou le remplacer totalement ?
Un autoradio Android aftermarket remplace généralement l’écosystème SYNC 3. Certaines interfaces conservent des signaux du véhicule mais pas SYNC. AXDI-FD3, par exemple, indique explicitement que SYNC n’est pas conservé. Il faut donc décider avant l’achat si les fonctions SYNC sont indispensables.
Quelle mémoire choisir pour un autoradio Android sur Transit Connect ?
Une configuration de 4 Go de RAM et 64 Go de stockage constitue le minimum confortable. Une version 6 Go / 128 Go offre plus de marge pour la navigation, CarPlay ou Android Auto, la musique, la caméra et le multitâche. Il faut également vérifier le processeur, le DSP, le tuner et la qualité du logiciel.
Pourquoi les commandes au volant fonctionnent-elles partiellement ?
Le mauvais fabricant de CAN peut être sélectionné dans le menu, le profil Ford peut être incorrect, le patch lead peut manquer ou le décodeur peut être trop ancien. Comparez l’étiquette du boîtier CAN avec le fabricant choisi dans les réglages usine.
Où placer l’antenne GPS ?
Placez-la en partie haute, sous un plastique non métallique ou sur le tableau de bord, avec une vue aussi dégagée que possible vers le ciel. Évitez les renforts métalliques et testez la réception avant remontage.
Pourquoi les boutons warning ou verrouillage ne fonctionnent-ils plus ?
Le faisceau du nouveau kit peut ne pas être raccordé, un interrupteur OEM peut ne pas avoir été transféré ou le profil CAN peut être incorrect. Certains kits nécessitent une pièce Ford spécifique, notamment l’ensemble hazard/door lock switch selon la configuration.
13. Sources techniques et documentations consultées
Les compatibilités évoluent et peuvent varier par marché. Les pages ci-dessous doivent être utilisées pour vérifier l’application exacte du kit, et non comme une garantie universelle pour tous les Transit Connect.
- Metra 95-5861 — kit de tableau de bord Ford Transit Connect
- Connects2 CTKFD73 — kit d’intégration Ford Transit Connect
- Connects2 CTKFD78 — kit avec conservation de fonctions OEM
- Connects2 CT23FD78 — façade pour certaines versions avec TomTom
- Connects2 CTSFO007.2 — interface commandes au volant
- Connects2 CT20FD13 — adaptateur de faisceau Ford vers ISO
- Axxess AXDI-FD3 — interface de données Ford
- Manuel HIZPO — autoradio Android Ford Transit / Tourneo Connect
- Ford Forum — retour d’installation Android et problème de témoin d’airbag
- DUDU Auto Forum — problèmes de communication CAN-Bus Transit Connect
- Ford Owners Club — sélection du fabricant de décodeur CAN
- Ford Transit Connect Forum — retour sur caméra OEM et kit Metra
- Ford Media — SYNC 3, Apple CarPlay et Android Auto sur la gamme utilitaire
Choisissez le système adapté à votre Ford Transit Connect
Consultez directement notre autoradio Android 15 pour Transit Connect et Tourneo 2018–2020. En cas de doute sur SYNC, TomTom, l’écran supérieur, la caméra OEM, les radars ou les commandes intégrées à la façade, demandez une vérification avant de commander.
