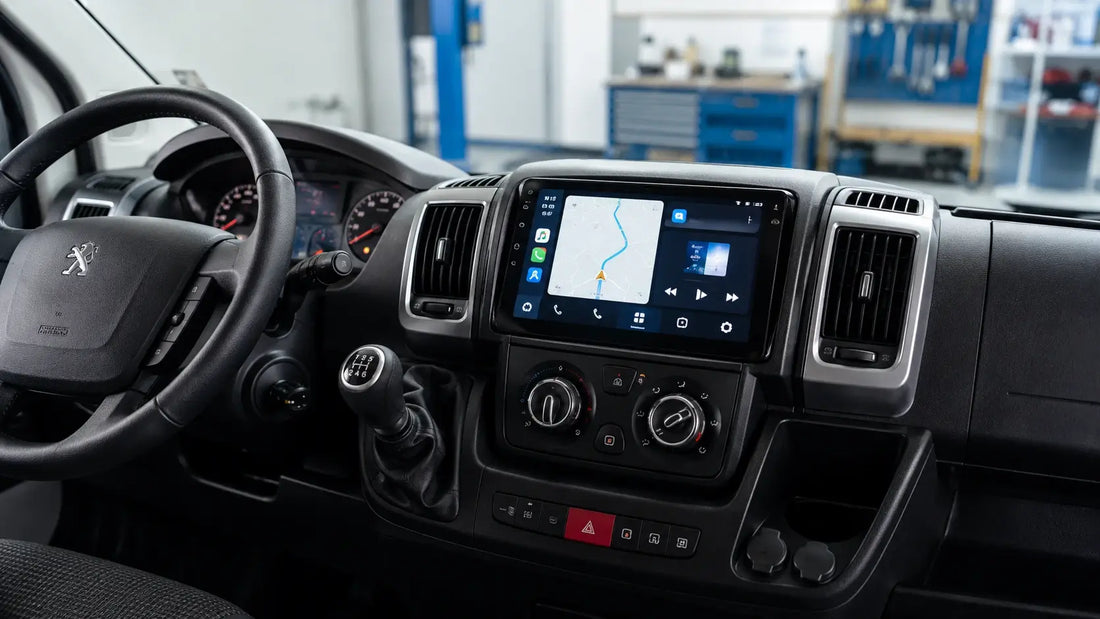

Installation d’un autoradio Android 2-DIN sur Peugeot Boxer III X290 2014–2021
L’installation d’un autoradio Android 2-DIN sur un Peugeot Boxer III X290 restylé après 2014 demande un kit spécifique, un faisceau adapté et une attention particulière au CAN-Bus du véhicule. Ce guide détaille les pièces nécessaires, le démontage, le câblage, la gestion des antennes Fakra, des commandes au volant, du GPS, du micro et des vérifications finales.
L’installation concerne principalement les Peugeot Boxer III X290 phase II, millésimes 2014 à 2021. Avant toute commande, il faut vérifier l’année exacte, la configuration du tableau de bord et le type d’autoradio d’origine.
Pour ce modèle, un kit double DIN comme le Connects2 CT23PE17 peut être utilisé. Il faut également prévoir un faisceau ISO avec interface CAN-Bus, un adaptateur d’antenne Fakra, une interface commandes au volant, une antenne GPS externe, un micro externe et les rallonges nécessaires pour USB, caméra ou accessoires.
Point essentiel : le faisceau adaptateur doit inclure une interface CAN-Bus. Sans interface CAN active, certains éléments du tableau de bord peuvent clignoter, notamment l’heure ou le kilométrage. Le problème ne vient pas forcément de l’autoradio, mais d’une communication CAN absente ou incorrecte.

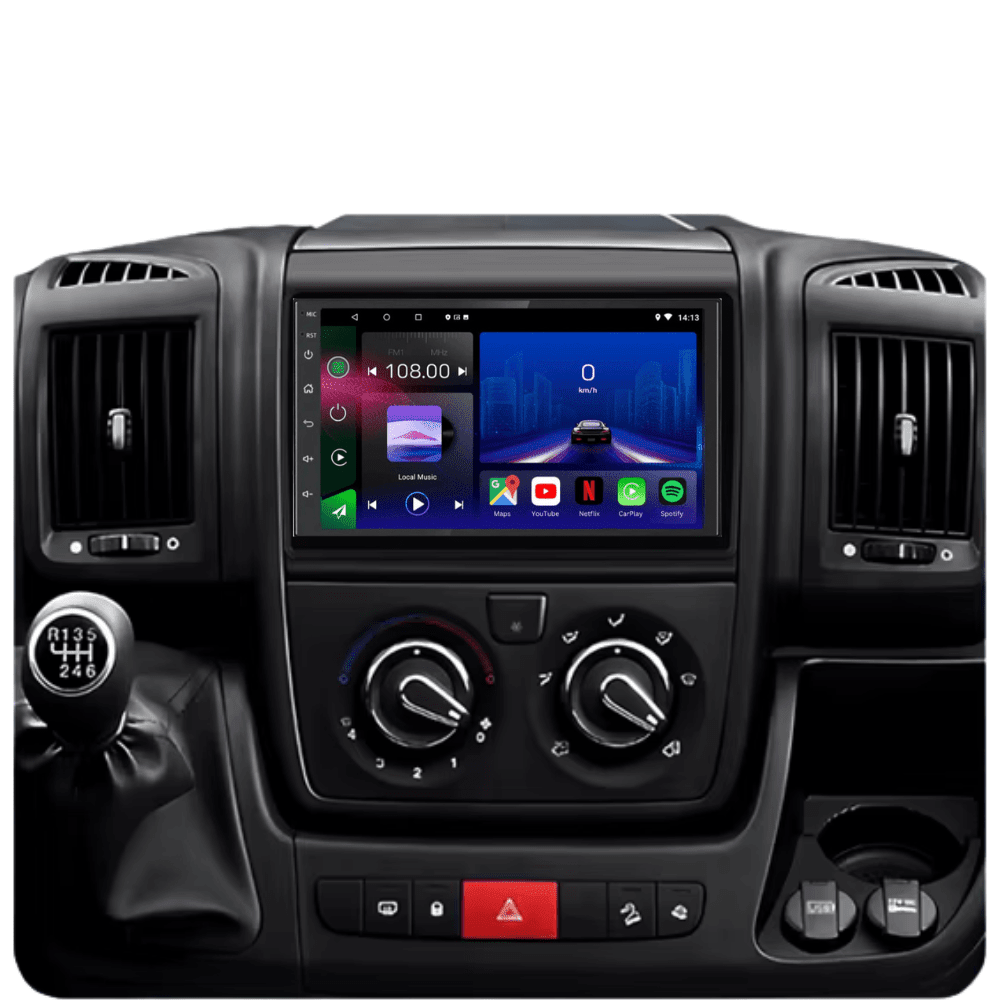

Autoradio Android 15 pour Peugeot Boxer et Fiat Ducato
Modernisez votre utilitaire avec un écran tactile HD 9 pouces intégrant Apple CarPlay, Android Auto, la navigation GPS et les applications Android.
- Apple CarPlay filaire et sans fil
- Android Auto filaire et sans fil
- Écran HD 9 pouces, 1280 × 720
- Configuration 4 Go / 64 Go indiquée
- Commandes au volant compatibles
- Caméra de recul HD 1080P offerte
Avant de commander : envoyez une photo du tableau de bord et du poste d’origine afin de confirmer la façade, le faisceau PSA/Fiat, le CANBUS, les prises Fakra, Uconnect, les commandes au volant et la caméra d’origine.
Résumé exécutif
Installer un autoradio Android 2-DIN sur un Peugeot Boxer III X290 2014–2021 n’est pas une simple opération universelle. Le Boxer utilise une architecture spécifique avec faisceau PSA / Fiat, prises antennes Fakra et signaux CAN. Le nouvel autoradio doit donc être intégré avec les bons adaptateurs.
Les points principaux à respecter sont :
- vérifier l’année exacte du véhicule et la forme du tableau de bord ;
- utiliser un kit 2-DIN compatible, par exemple Connects2 CT23PE17 ;
- prévoir un faisceau ISO avec interface CAN-Bus ;
- conserver ou adapter les antennes Fakra FM, DAB et GPS ;
- installer une antenne GPS externe si nécessaire ;
- installer un micro externe pour les appels Bluetooth ;
- prévoir une interface commandes au volant comme Connects2 CTSPG017.2 ou équivalent ;
- tester l’autoradio avant le remontage final ;
- vérifier qu’aucun clignotement ou défaut CAN ne reste présent au tableau de bord.
Pièces requises et kit de montage
Voici les éléments principaux à prévoir avant de commencer l’installation. Cette préparation permet d’éviter les démontages répétés et les erreurs de compatibilité.
| Élément | Description / référence |
|---|---|
| Autoradio 2-DIN Android | Unité principale Android compatible CarPlay / Android Auto au format 2-DIN. |
| Kit de montage 2-DIN Boxer | Cadre fascia Connects2 CT23PE17, conçu pour Peugeot Boxer 2014–2021. Le kit inclut généralement supports, vis, clips, 4 vis Torx et 4 vis Philips selon configuration. |
| Faisceau adaptateur ISO–CAN | Adaptateur mini-ISO PSA vers ISO standard avec interface CAN-Bus. Exemples cités : InCarTec 20-184-IGN ou Connects2 CT20FT04 pour Boxer 2014–2021. |
| Interface commandes au volant | Exemple : Connects2 CTSPG017.2, adapté aux Boxer 2015–2021, avec patch spécifique selon la marque de l’autoradio. |
| Antenne FM Fakra | Adaptateur Fakra FM, par exemple Connects2 CT27AA17, pour raccorder l’antenne d’origine au nouvel autoradio. |
| Antenne GPS | Antenne GPS externe ou antenne fournie avec l’autoradio Android. Elle est généralement filaire et doit être placée dans une zone dégagée. |
| Micro externe | Microphone filaire pour les appels Bluetooth et mains-libres. Il peut être installé près du plafonnier, du montant A ou sous le tableau de bord selon préférence. |
| Rallonges USB / AUX / vidéo | Câbles d’extension pour USB, caméra de recul, entrée auxiliaire, caméra ou accessoires vidéo. |
| Outils | Clés de déverrouillage radio, tournevis cruciforme, tournevis Torx, pince, cutter ou scie fine pour découpe éventuelle, gants et lunettes de protection. |
Note importante : si vous souhaitez conserver l’antenne DAB d’origine, il faut prévoir un adaptateur DAB Fakra ou une antenne DAB supplémentaire. Les faisceaux plug-and-play existent, mais il faut toujours vérifier qu’ils intègrent bien une interface CAN-Bus compatible Boxer.
Connexions et brochage
Connecteur radio d’origine PSA / Fiat
Le Peugeot Boxer utilise un faisceau d’origine de type PSA / Fiat, souvent décrit comme connecteur 52 broches ou faisceau mini-ISO selon l’équipement. Un adaptateur standard câblé est nécessaire pour passer vers le format ISO du nouvel autoradio.
Affectations principales des fils d’origine
| Fonction | Broche / couleur indiquée | Rôle |
|---|---|---|
| +12 V après contact | Broche 15 – Jaune | Alimentation contact / ACC selon faisceau. |
| +12 V permanent | Broche 12 – Rouge | Alimentation batterie / mémoire. |
| Masse | Broche 16 – Noir | Masse châssis / GND. |
| Haut-parleur arrière gauche + | Broche 4 – Vert | Sortie audio arrière gauche positive. |
| Haut-parleur arrière gauche – | Broche 8 – Vert / Noir | Sortie audio arrière gauche négative. |
| Haut-parleur avant gauche + | Broche 3 – Blanc | Sortie audio avant gauche positive. |
| Haut-parleur avant gauche – | Broche 7 – Blanc / Noir | Sortie audio avant gauche négative. |
| Haut-parleur avant droit + | Broche 2 – Gris | Sortie audio avant droit positive. |
| Haut-parleur avant droit – | Broche 6 – Gris / Noir | Sortie audio avant droit négative. |
| Haut-parleur arrière droit + | Broche 1 – Violet | Sortie audio arrière droit positive. |
| Haut-parleur arrière droit – | Broche 5 – Noir / Violet | Sortie audio arrière droit négative. |
Vérification indispensable : les couleurs peuvent varier selon les versions, le marché et le faisceau utilisé. Il faut toujours comparer avec la notice de l’autoradio, du faisceau adaptateur et du véhicule.
Autres connecteurs du Boxer
En plus du faisceau principal, le Boxer peut posséder plusieurs connexions auxiliaires :
- micro mains-libres d’origine ou micro externe ;
- prises RCA pour caméra de recul ou accessoires vidéo selon montage ;
- modules CAN-Bus internes liés à l’horloge, au tableau de bord, au capteur de luminosité ou aux informations véhicule ;
- trois connecteurs Fakra typiques : FM, DAB et GPS.
La prise Fakra blanche est généralement liée à l’antenne FM. Les deux autres peuvent correspondre à DAB et GPS, selon la configuration du véhicule.
Faisceau ISO standard après adaptateur
Après installation du faisceau adaptateur, le nouvel autoradio reçoit généralement une prise ISO 16 broches. Les fils de puissance et de haut-parleurs deviennent alors plus standards.
| Bloc ISO | Fil / fonction | Utilité |
|---|---|---|
| Bloc A alimentation | Jaune → +12 V permanent | Alimentation batterie et mémoire de l’autoradio. |
| Bloc A alimentation | Rouge → +12 V contact ACC | Allumage après contact. |
| Bloc A alimentation | Noir → Masse châssis | Masse électrique du poste. |
| Bloc A alimentation | Bleu → antenne / ampli | Commande antenne électrique ou amplificateur selon faisceau. |
| Bloc A alimentation | Orange → éclairage | Illumination ou éclairage touches si disponible. |
| Bloc B haut-parleurs | Quatre paires de fils | Avant gauche, avant droit, arrière gauche, arrière droit, avec polarité + et –. |
Procédure d’installation détaillée
-
Préparation et sécurité.
Coupez le contact et débranchez la borne négative de la batterie pour éviter tout court-circuit. Préparez l’espace de travail, les outils, l’autoradio, le kit de montage, le faisceau, le micro, l’antenne GPS et les rallonges. Vérifiez la présence des vis fournies, généralement 4 vis Torx et 4 vis Philips selon le kit. - ```
-
Retrait du poste d’origine.
Insérez les clés de déverrouillage radio dans les quatre encoches prévues aux coins de l’appareil. Faites levier doucement pour extraire l’unité d’origine, souvent de type Continental VP2 selon version. Une fois le poste sorti, débranchez le faisceau principal PSA / Fiat, les prises Fakra FM / DAB / GPS, le micro et les autres connecteurs présents. -
Enlèvement de la carcasse et découpe éventuelle.
Après retrait du poste d’origine, retirez les quatre vis maintenant la carcasse métallique ou cage d’encastrement. Sur les modèles équipés d’un encadrement Uconnect ou d’un autoradio haut de gamme, il peut être nécessaire de découper une partie de la plasturgie pour loger le nouveau bloc 2-DIN. Le manuel Connects2 indique les zones à retirer pour les faisceaux Basic ou Uconnect. Utilisez un cutter ou une scie fine avec prudence et vérifiez l’ajustement régulièrement. -
Montage des supports et de la façade.
Fixez les équerres métalliques du kit sur les flancs du nouvel autoradio à l’aide des vis et rondelles fournies. Placez ensuite le bloc radio dans la façade de finition CT23PE17. La profondeur et la hauteur doivent correspondre correctement aux encoches. Vissez les supports aux perçages arrière de la façade avec les vis Philips incluses, sans bloquer totalement avant vérification de l’alignement. -
Branchement électrique.
Connectez le faisceau adaptateur ISO au nouvel autoradio. L’autre extrémité se branche sur le faisceau d’origine du véhicule sans couper les fils. Vérifiez que le jaune correspond au +12 V permanent, le rouge au +12 V contact ACC et le noir à la masse. Branchez ensuite l’antenne FM sur le connecteur Fakra blanc ou via l’adaptateur fourni. Si vous utilisez l’antenne DAB d’origine, raccordez-la sur sa prise dédiée. -
Branchement GPS, micro, CAN-Bus et commandes au volant.
Branchez l’antenne GPS sur la prise GPS de l’autoradio et placez-la dans une zone dégagée, idéalement vers le pare-brise. Connectez le micro externe à l’entrée micro du poste. Assurez-vous que l’interface CAN-Bus est bien placée entre le faisceau d’origine et l’autoradio. Certains boîtiers CAN nécessitent un réglage de micro-interrupteurs DIP selon le véhicule. Pour les commandes au volant, reliez l’interface CTSPG017.2 ou équivalent et raccordez les fils Key1 / Key2 / GND selon la notice du poste. -
Contrôle préalable avant serrage final.
Rebranchez temporairement la batterie et mettez le contact. Vérifiez que l’autoradio s’allume, que l’écran affiche correctement, que le son fonctionne, que les touches s’éclairent si le fil illumination est utilisé, que la radio FM reçoit le signal, que le GPS est détecté, que le Bluetooth fonctionne et que les commandes au volant répondent. Si le compteur, l’heure ou le kilométrage clignotent, l’interface CAN n’est probablement pas active ou mal connectée. -
Fixation finale.
Débranchez de nouveau la batterie. Insérez l’autoradio avec ses supports dans la cavité. Vissez les supports sur les points fixes du tableau de bord, en utilisant les trous prévus ou des avant-trous si nécessaire. Vérifiez l’alignement : la façade Connects2 doit s’intégrer proprement sans jeu excessif. -
Remontage des finitions.
Replacez les grilles d’aération, les couvercles, les caches latéraux, les vis des panneaux retirés et les éléments de finition du tableau de bord. Assurez-vous que tous les clips sont bien remis pour éviter les vibrations. -
Paramétrage et essai final.
Rebranchez la batterie, mettez le contact et terminez la configuration : langue, Bluetooth, calibrage écran, date, heure, CarPlay, Android Auto, GPS, radio et caméra de recul si installée. Programmez les commandes au volant selon la procédure de l’interface, puis testez en situation réelle. - ```
Cas particulier : pour un poste simple DIN, la découpe du tableau de bord n’est pas toujours nécessaire. En revanche, pour une intégration 2-DIN propre avec cadre CT23PE17, il faut vérifier l’espace disponible et suivre la notice du kit.
Checklist rapide avant assemblage final
- Batterie reconnectée uniquement pour le test, puis déconnectée avant fixation finale.
- L’autoradio s’allume correctement au +12 V contact.
- Le +12 V permanent conserve la mémoire du poste.
- La masse est solide et bien connectée.
- Tous les haut-parleurs fonctionnent canal par canal.
- La radio FM reçoit correctement le signal via Fakra.
- L’antenne GPS est reconnue dans les paramètres.
- Le micro externe fonctionne en appel Bluetooth.
- Les commandes au volant répondent correctement.
- Aucun clignotement anormal n’apparaît au compteur, à l’heure ou au kilométrage.
- L’interface CAN-Bus est alimentée et active.
Plan de câblage simplifié
Voici une représentation simplifiée de la logique de branchement entre le faisceau d’origine, l’interface CAN-Bus, le faisceau ISO et le nouvel autoradio Android.
Schéma logique des connexions principales :
Connecteur PSA d’origine du véhicule
↓ faisceau alimentation / haut-parleurs / CAN
Interface CAN-Bus intégrée
↓ sortie ISO standard
Autoradio Android 2-DIN
Antennes FM / DAB / GPS en Fakra
↓ adaptateurs antenne si nécessaires
Autoradio Android ou module dédié
Antenne GPS externe → Autoradio Android
Micro externe → Autoradio Android
Interface commandes au volant CTSPG017.2 → Autoradio Android
Signaux CAN vitesse / frein / éclairage / contact → Autoradio Android via interface CAN
Il transporte alimentation, haut-parleurs, antennes et informations véhicule selon configuration.
Elle récupère les signaux nécessaires : contact, éclairage, vitesse, frein, commandes au volant ou informations véhicule selon modèle.
Il alimente le nouvel autoradio et transporte les sorties haut-parleurs.
Il reçoit l’alimentation, le son, le GPS, le micro, l’USB, les antennes et les commandes au volant.
Ventilation et sécurité
L’installation doit être réalisée dans un lieu bien éclairé et ventilé. Même si l’opération semble simple, il s’agit d’une intervention électrique et mécanique sur le tableau de bord.
- Débranchez toujours la batterie avant toute manipulation électrique.
- Ne forcez jamais sur les clips plastiques du tableau de bord.
- Portez des gants et des lunettes lors des découpes éventuelles.
- Vérifiez régulièrement l’ajustement de la façade avant de couper davantage.
- Évitez les vis trop serrées dans le plastique.
- Utilisez un couple de serrage modéré : l’objectif est de maintenir fermement sans déformer.
- Ne laissez aucun câble libre qui pourrait vibrer ou se coincer derrière le poste.
- Fixez proprement les rallonges USB, GPS, micro et caméra.
Important : ne coupez pas le faisceau d’origine si un adaptateur plug-and-play existe. Sur ce type de véhicule, une coupure hasardeuse peut créer des défauts électriques ou CAN difficiles à diagnostiquer.
Programmation des commandes au volant
L’interface Connects2 CTSPG017.2 ou équivalent est conçue pour récupérer les commandes au volant du Boxer 2015–2021 via l’architecture du véhicule. Après branchement, elle détecte généralement le véhicule via le CAN-Bus.
Selon l’interface, il peut être nécessaire de configurer des DIP switch internes pour indiquer la marque, l’année ou le type de véhicule. Il faut ensuite entrer dans le menu de l’autoradio Android et ouvrir le mode SWC, Steering Wheel Control ou apprentissage commandes au volant.
La procédure typique est la suivante :
- brancher l’interface commandes au volant entre le faisceau d’origine et l’autoradio ;
- connecter le patch spécifique à la marque de l’autoradio ;
- vérifier les fils Key1, Key2 et GND si le poste les utilise ;
- ouvrir le menu SWC de l’autoradio ;
- appuyer sur une fonction à l’écran, puis sur le bouton correspondant au volant ;
- répéter pour volume, piste, appel, source ou autres fonctions ;
- sauvegarder la configuration ;
- tester chaque bouton avant remontage.
À savoir : si certains boutons ne répondent pas, il faut vérifier les fils Key1 / Key2 / GND, le patch autoradio, les DIP switch et le profil CAN. Grâce à l’interface dédiée, aucune coupure de fil d’origine n’est normalement nécessaire.
Tableau de résolution des problèmes courants
| Symptôme / indice | Cause possible | Remède conseillé |
|---|---|---|
| L’autoradio ne s’allume pas | Fusible grillé, connexion d’alimentation incorrecte, confusion fil rouge / jaune. | Vérifier +12 V contact, +12 V permanent, masse et fusibles. Contrôler les fils rouge, jaune et noir au multimètre. |
| La radio s’éteint brusquement | Fil ACC mal branché ou absence de signal contact via CAN-Bus. | Vérifier que le fil rouge ACC est alimenté contact mis. Confirmer que l’interface CAN est active. |
| Compteur, horloge ou kilométrage qui clignote | Interface CAN manquante, mal branchée ou mal programmée. | Brancher correctement l’interface CAN, vérifier son alimentation, reprogrammer ou remplacer le boîtier si nécessaire. |
| Pas de son ou coupure audio | Haut-parleurs mal raccordés, polarités inversées, masse insuffisante. | Vérifier continuité des haut-parleurs, polarité + / –, masse noire et sortie audio de l’autoradio. |
| Écran noir ou aucun affichage | Alimentation écran absente, ACC non présent, illumination mal câblée. | Contrôler +12 V contact, +12 V permanent, masse et fil orange d’éclairage si utilisé. |
| Pas de réception DAB | Antenne DAB non branchée, mauvais adaptateur ou antenne défectueuse. | Brancher l’antenne DAB d’origine avec adaptateur compatible ou installer une antenne DAB plug-in. |
| Micro ou Bluetooth hors service | Micro mal branché, mauvaise prise, Bluetooth non synchronisé. | Vérifier la prise micro, activer le kit mains-libres, refaire l’appairage du téléphone. |
| Commandes au volant non reconnues | Interface SWC mal configurée, DIP incorrects, Key1 / Key2 inversés. | Régler les DIP selon la notice, refaire l’apprentissage SWC, vérifier les fils Key1 / Key2 / GND. |
Conseils de diagnostic
La majorité des problèmes se résout en revenant à l’étape de câblage correspondante. Par exemple, si l’interface CAN est absente ou non alimentée, elle ne peut pas fournir correctement le signal de contact, les informations véhicule ou les commandes au volant.
Un multimètre est fortement recommandé pour contrôler :
- la présence du +12 V permanent ;
- la présence du +12 V après contact ;
- la masse ;
- le déclenchement du fil ACC ;
- l’alimentation de l’interface CAN ;
- la continuité des haut-parleurs ;
- la bonne polarité des canaux audio.
Expérience terrain : si le tableau de bord clignote ou si certaines fonctions restent inaccessibles après installation, il faut d’abord vérifier le CAN-Bus et le faisceau, avant d’accuser l’autoradio Android.
Conclusion : réussir l’installation d’un autoradio Android sur Peugeot Boxer III
L’installation d’un autoradio Android 2-DIN sur Peugeot Boxer III X290 2014–2021 est tout à fait possible, mais elle demande un kit adapté et une intégration propre. Les éléments les plus importants sont le cadre 2-DIN compatible, le faisceau ISO avec interface CAN-Bus, l’adaptateur Fakra, l’antenne GPS, le micro externe et l’interface commandes au volant.
Une installation réussie repose sur trois principes : ne pas couper le faisceau d’origine, utiliser les bons adaptateurs et tester toutes les fonctions avant le remontage final. L’interface CAN-Bus est particulièrement importante, car elle évite les défauts au tableau de bord et permet de récupérer les signaux nécessaires au fonctionnement correct du poste.
Choisissez l’autoradio adapté à votre Peugeot Boxer
Consultez directement notre autoradio Android 15 pour Peugeot Boxer et Fiat Ducato. En cas de doute sur la façade, Uconnect, le faisceau CANBUS, les prises Fakra, les commandes au volant ou la caméra d’origine, demandez une vérification avant de commander.
Sources principales utilisées
Les informations techniques de ce guide s’appuient sur les notices constructeur Connects2 CT23PE17 et CTSPG017.2, des guides d’installateurs, des retours d’utilisateurs, des forums techniques, des guides InCarTec et des schémas de faisceaux adaptateurs ISO. Ces sources confirment les étapes clés, les précautions de câblage et l’importance de l’interface CAN-Bus.
FAQ : installation autoradio Android Peugeot Boxer III X290
Quel autoradio Android installer sur Peugeot Boxer III X290 2014–2021 ?
Il faut choisir un autoradio Android au format 2-DIN compatible avec un kit de montage adapté au tableau de bord du Boxer III X290. Le kit Connects2 CT23PE17 est une référence couramment citée pour les modèles 2014–2021.
Le kit Connects2 CT23PE17 est-il nécessaire ?
Pour une intégration propre en double DIN, un kit spécifique comme le CT23PE17 permet d’adapter la façade, les supports et la fixation au tableau de bord du Peugeot Boxer.
Pourquoi faut-il une interface CAN-Bus ?
L’interface CAN-Bus récupère les signaux nécessaires du véhicule, comme le contact, l’éclairage, certaines informations véhicule et les commandes au volant selon configuration. Sans elle, le tableau de bord peut clignoter ou certaines fonctions peuvent rester inactives.
Peut-on conserver les commandes au volant ?
Oui, avec une interface compatible comme Connects2 CTSPG017.2 ou équivalent, ainsi qu’un câble patch adapté à la marque de l’autoradio Android.
Combien de prises Fakra possède le Boxer ?
Selon configuration, le Boxer peut posséder plusieurs prises Fakra, généralement pour FM, DAB et GPS. La prise Fakra blanche est souvent liée à l’antenne FM.
Faut-il découper le tableau de bord ?
Sur certaines versions, notamment avec encadrement Uconnect ou installation 2-DIN, une découpe de plasturgie peut être nécessaire. Il faut suivre la notice du kit et procéder avec prudence.
Que faire si l’heure ou le kilométrage clignote après installation ?
Cela indique souvent un problème de communication CAN. Il faut vérifier l’interface CAN-Bus, son alimentation, son câblage et sa configuration.
Faut-il tester avant de remonter le tableau de bord ?
Oui. Il faut tester l’allumage, la mémoire, le son, la FM, le GPS, le micro, le Bluetooth, les commandes au volant, la caméra et l’absence de défaut CAN avant le remontage final.
