Comment installer un CarPlay sur mon Renault Scénic 3
Guide complet Renault Scénic III 2009–2016Installer Apple CarPlay sur un Renault Scénic III peut être simple avec une radio standard, intermédiaire avec Carminat TomTom, ou beaucoup plus technique avec R-Link 1, Bose, Arkamys ou Cabasse. Voici la méthode complète pour identifier le bon système, choisir les faisceaux adaptés, effectuer le montage et résoudre les problèmes les plus fréquents.

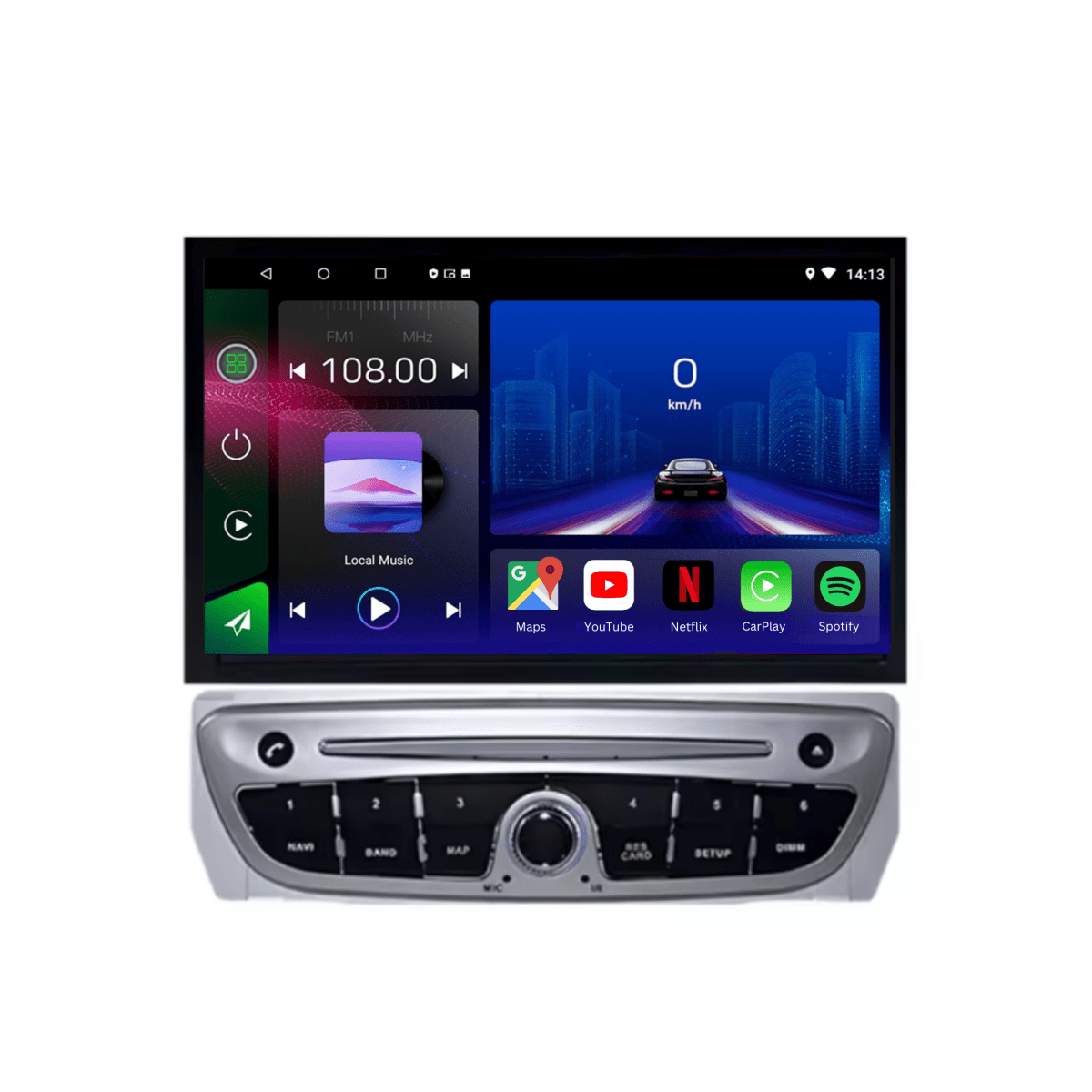

Autoradio Android 15 pour Renault Scénic 3
Modernisez votre Scénic III 2009–2016 avec un écran tactile HD 9 pouces intégrant Apple CarPlay, Android Auto, la navigation GPS et les applications Android.
- Apple CarPlay filaire et sans fil
- Android Auto filaire et sans fil
- Écran HD 9 pouces, 1280 × 720
- GPS, Wi-Fi, Bluetooth et USB
- Commandes au volant compatibles
- Caméra de recul HD 1080P offerte
Avant de commander : envoyez une photo de l’écran allumé et du tableau de bord afin de confirmer la phase, la façade, Radio+/Continental, Carminat TomTom ou R-Link 1, ainsi que Bose, Arkamys, Cabasse, la caméra et le faisceau CANBUS.
Quelle est la meilleure solution pour ajouter CarPlay au Scénic 3 ?
Le chemin le plus simple est généralement le remplacement d’une radio standard, Radio+ ou Continental HU par un autoradio Apple CarPlay / Android Auto, avec une interface CAN et un adaptateur d’antenne. Le chemin intermédiaire concerne les véhicules équipés de Carminat TomTom. La configuration la plus délicate est le R-Link 1, car il est davantage intégré aux fonctions du véhicule.
Pour une utilisation quotidienne stable, la solution la plus robuste reste souvent un autoradio aftermarket CarPlay / Android Auto correctement intégré, plutôt qu’une tentative de forcer CarPlay sur l’écran Renault d’origine. Sur R-Link 1, les retours communautaires sont plus nombreux pour l’activation d’Android Auto que pour CarPlay. Les modules CarPlay tiers existent, mais leur compatibilité doit être validée au cas par cas.
Identifier précisément le système d’origine
Le Renault Scénic III n’utilise pas une seule architecture audio. La Phase 1 débute en 2009 et la Phase 2 en 2012. Carminat TomTom est documenté à partir du 1er septembre 2010, tandis que R-Link apparaît à partir du 30 novembre 2012. Ces dates constituent des repères, mais ne remplacent jamais l’identification visuelle et électrique du véhicule.
1. Observer la façade et le type de radio
Une unité Radio+ / Continental HU avec module audio central utilise souvent une connectique Quadlock Fakra. Connects2 référence l’interface CTSRN006.2 pour de nombreuses versions Scénic III 2009–2015. Certaines variantes utilisent au contraire une connectique Mini ISO, pour laquelle la référence CTSRN007.2 est documentée sur Scénic III 2009–2014.
2. Identifier l’écran supérieur
Un écran de navigation TomTom signale une architecture Carminat TomTom. Un menu R-Link indique une architecture R-Link 1, plus intégrée et plus délicate à remplacer. Selon l’interface utilisée, il est parfois possible de conserver la date, l’heure, la température ou la navigation d’origine, mais il ne faut jamais le supposer sans vérifier la référence exacte du kit.
3. Vérifier le type de tableau de bord et la position du module hôte
Certains kits spécifiques distinguent un « A model », doté d’un fil AMP pour l’intégration Bose, et un « B model », où le véritable module hôte se trouve derrière la boîte à gants, parfois à l’emplacement d’un chargeur 6 CD. Certains tableaux de bord sans grand écran sont explicitement exclus par des fabricants d’unités dédiées. Le bon aspect visuel de la façade ne garantit donc pas la compatibilité du câblage.
4. Rechercher un système audio premium
Selon le marché et la finition, le Scénic III peut recevoir Arkamys, Bose, Cabasse ou Carminat CNC. Sur Grand Scénic III Bose, le caisson peut occuper l’espace au sol côté passager. Sur certaines configurations Cabasse/CNC, le tuner ou l’amplificateur radio peut se trouver sous le siège passager. Ces variantes modifient l’accès, le câblage, l’impédance et la manière de réveiller l’amplificateur.
Tableau de compatibilité rapide
| Configuration d’origine | Repères usuels | Solution documentée ou logique recommandée | Difficulté |
|---|---|---|---|
| Radio+ / Continental HU | Radio standard, Quadlock Fakra | Connects2 CTSRN006.2, Scénic III 2009–2015 | Faible à moyen |
| Mini ISO | Connectique Renault Mini ISO | Connects2 CTSRN007.2, Scénic III 2009–2014 | Moyen |
| Radio Renault standard avec commandes au volant | Sans navigation, souvent Quadlock | InCarTec 29-UC-050-REN2, 2009–2015, avec sorties ACC, illumination, vitesse et marche arrière | Faible à moyen |
| Carminat TomTom | Écran supérieur TomTom | InCarTec 29-UC-REN3-NAV sur certaines versions 2013–2016 à connecteurs blancs, ou autoradio spécifique compatible | Moyen à élevé |
| R-Link 1 | Menu R-Link, généralement après fin 2012 | Remplacement complet ou module tiers bien documenté ; CarPlay sur écran d’origine reste moins standardisé qu’Android Auto | Élevé |
| Arkamys / Bose / système amplifié | Logo Bose, DSP, caisson, amplificateur ou câblage AMP | Validation obligatoire du fil AMP/remote, de la sortie audio, du CAN et des éventuelles exclusions Arkamis DSP | Élevé |
Pièces, références et accessoires utiles
Un montage propre comporte quatre ensembles : l’unité principale, l’interface CAN/SWC, l’adaptation des antennes FM/DAB/GPS, puis les accessoires liés à la caméra, au micro, à l’amplificateur et à la navigation. Les prix ci-dessous sont des prix observés au moment de la recherche et peuvent évoluer.
| Famille | Référence | Usage documenté | Prix observé |
|---|---|---|---|
| Interface CAN/SWC standard | InCarTec 29-UC-050-REN2 | Conserve les commandes au volant et fournit ignition, illumination, speed pulse, handbrake et reverse ; Scénic III 2009–2015 | £83.99 |
| Interface CAN/SWC avec conservation navigation | InCarTec 29-UC-REN3-NAV | Conserve commandes au volant et navigation d’origine sur certaines Renault à connecteurs blancs ; Scénic III 2013–2016 | £208.99 |
| Interface SWC Quadlock | Connects2 CTSRN006.2 | Commandes au volant et, selon variante, date, heure et température ; Scénic III 2009–2015 | Non indiqué |
| Interface SWC Mini ISO | Connects2 CTSRN007.2 | Commandes au volant et, selon variante, date, heure et température ; Scénic III 2009–2014 | Non indiqué |
| Patch lead radio chinoise / apprentissage résistif | InCarTec 29-UCCAB-000 | Fils libres pour Xtrons, Pumpkin, Joying et unités sans marque | — |
| Patch lead radio chinoise / jack 3,5 mm | InCarTec 29-UCCAB-016 | Jack 3,5 mm pour unités à apprentissage résistif | — |
| Kit universel de patch leads | InCarTec 29-UCCAB-SET | Compatible avec plusieurs familles Alpine, Kenwood, Pioneer, Sony, JVC et radios chinoises | — |
| Façade Single DIN | InCarTec 50-366 | Façade Scénic / Grand Scénic 2009–2015 | £16.00 TTC |
| Adaptateur FM Fakra vers DIN | InCarTec 21-123 | Adaptateur avec phantom power pour l’antenne Renault amplifiée | £13.99 |
| Adaptateur FM Fakra vers DIN + bullet | InCarTec 21-123K | Variante pratique selon faisceau ISO et interface | £14.50 |
| Antenne DAB de pare-brise | InCarTec 70-923 | Antenne DAB active SMB pour montage intérieur | £17.99 |
| Caméra de recul universelle | Pioneer ND-BC9 | Caméra CVBS universelle, angle annoncé de 159°, câble de 10 m | Non indiqué |
| Caméra avant/arrière universelle | Kenwood CMOS-230 | Caméra CMOS avec sortie vidéo NTSC RCA | Non indiqué |
Comparatif des autoradios CarPlay / Android Auto
| Modèle | Type | CarPlay / Android Auto | Points forts | Points de vigilance | Prix observé |
|---|---|---|---|---|---|
| Alpine iLX-W690D | 2 DIN 7 pouces | Oui | Châssis peu profond d’environ 6 cm, DAB+ | Nécessite façade et interface Renault adaptées | £399.00 |
| Sony XAV-AX5650 | 2 DIN 6,95 pouces | Oui | HDMI, double USB, écran sans bord | Non spécifique Renault | £399.99 |
| Kenwood DMX8021DABS | 2 DIN 7 pouces | Filaire et sans fil | DAB+, Wi-Fi, DSP, quatre entrées caméra, antenne GPS/Glonass | Budget élevé ; kit Renault toujours nécessaire | €494.00 à £634.99 selon vendeur |
| Pioneer SPH-EVO950DAB | Écran flottant 9 pouces | Filaire et sans fil | Grand écran, deux entrées caméra, pratique quand le châssis 2 DIN est contraint | Vérifier les aérateurs et la visibilité | £599.00–£599.99 |
| Witson Scénic III 7 pouces | Unité spécifique | Sans fil | Faisceau, CAN box, micro, GPS, 4G et RCA documentés ; montage sans découpe annoncé | Identifier impérativement dashboard A/B et les tableaux de bord exclus | €274.08 chez un revendeur tiers |
| TechVoyage Scénic III | Unité spécifique | Oui | Kit complet annoncé et conservation de fonctions d’origine | Confirmer la compatibilité réelle selon le véhicule | €340 / €440 / €640 selon RAM et stockage |
| FerraroStore Scénic III 4/64 | Unité spécifique | Sans fil | CAN-Bus, DSP, 4G, commandes au volant | Micro externe non compris sauf option sur l’offre observée | €609.90 |
| Bilmedie Scénic III 7 pouces | Unité spécifique | Oui | Android 14, 4/64, écran 1280×720, compatibilité annoncée 2009–2016 | Recouper avec le type exact de tableau de bord | 3,499 DKK |
Quel budget prévoir ?
Une unité de marque reconnue avec façade, interface Renault, patch lead et antennes revient généralement plus cher qu’un autoradio spécifique « tout-en-un », mais elle offre souvent un meilleur suivi logiciel, une veille plus maîtrisée et une qualité audio plus prévisible. Une unité dédiée Scénic III peut offrir une excellente intégration visuelle et un prix attractif, mais sa qualité dépend fortement du fabricant, du boîtier CAN et du vendeur.
Un retour d’utilisateur sur un Scénic III 2011 décrit une radio Android bon marché qui vidait la batterie, avant son remplacement par un Sony plus coûteux. Ce cas ne signifie pas que toutes les unités Android sont mauvaises : il rappelle simplement que la gestion de veille et du vrai ACC doit être testée avant de considérer le montage terminé.
Comment installer CarPlay sur Renault Scénic 3 : procédure pas à pas
Documenter la configuration avant démontage
Photographiez la façade, l’écran supérieur, les logos Bose ou Arkamys, ainsi que l’arrière du poste si accessible. Notez l’année, la phase, la présence de navigation, le type de connecteur et la position éventuelle du module audio déporté.
Préparer les outils et sécuriser le véhicule
Utilisez des leviers de garniture en plastique, des tournevis adaptés, des colliers de rangement et un multimètre. Retirez la carte ou la clé, coupez le contact et débranchez la borne négative de la batterie avant de manipuler les connecteurs.
Déposer la façade et le bloc d’origine
Déclipsez sans forcer et repérez chaque connecteur. Sur les versions Carminat, Cabasse, CNC ou certains dashboards B, le module hôte peut être déporté derrière la boîte à gants ou sous le siège passager. Ne considérez pas automatiquement le bloc visible comme le seul élément audio.
Pré-câbler l’ensemble sur établi
Assemblez l’autoradio, l’interface CAN/SWC, le patch lead, l’adaptateur FM, le DAB éventuel, le GPS, le microphone, les rallonges USB, les RCA et le fil AMP/remote. Cette préparation permet de contrôler le faisceau avant de l’enfouir dans la console.
Raccorder l’antenne FM et sa phantom power
Avec un adaptateur tel que le 21-123, reliez le fil bleu à la sortie « antenna remote », « ANT » ou blue/blue-white du nouvel autoradio. Sans cette alimentation, la réception FM peut devenir très faible malgré un tuner parfaitement fonctionnel.
Installer GPS, microphone, USB et DAB
Placez l’antenne GPS sous une partie non métallique du tableau de bord ou dans une zone dégagée. Installez le microphone externe près du conducteur, loin des souffleries. Faites sortir les USB dans la boîte à gants ou la console. Pour le DAB, respectez la zone de collage et la masse de l’antenne de pare-brise.
Raccorder la caméra de recul
Branchez la vidéo sur l’entrée caméra correcte et utilisez le signal « reverse » fourni par l’interface CAN lorsqu’il est disponible. Pour une caméra d’origine, vérifiez la tension, le format vidéo et l’éventuel adaptateur OEM vers RCA. Les capteurs de stationnement et leur affichage ne sont conservés que si l’interface le prévoit.
Faire le premier test avant remontage
Rebranchez temporairement la batterie et contrôlez l’allumage, l’extinction, la mémoire, le son, les quatre haut-parleurs, la FM, le DAB, le GPS, le Bluetooth, le micro, CarPlay, les commandes au volant, la caméra, les radars et l’absence de message service ou airbag.
Configurer les commandes au volant
Pour une radio de marque, utilisez le patch lead correspondant. InCarTec documente notamment 29-UCCAB-001 pour Alpine, 29-UCCAB-005 pour Kenwood/JVC single wire, 29-UCCAB-007 pour Pioneer/Sony, et 29-UCCAB-000 ou 29-UCCAB-016 pour les unités à apprentissage résistif.
Ranger le faisceau et remonter
Une fois tous les tests validés, rangez le boîtier CAN et les connecteurs sans les écraser. Évitez les zones chaudes, les pièces mobiles et les bords métalliques. Fixez l’autoradio, reclipsez la façade puis vérifiez une dernière fois l’extinction complète.
Checklist avant installation
- Photo nette de la façade et de l’écran
- Phase 1 ou Phase 2 confirmée
- Standard, Carminat ou R-Link identifié
- Bose, Arkamys ou Cabasse vérifié
- Interface CAN/SWC validée
- Patch lead adapté à l’autoradio
- Fakra et phantom power prévus
- DAB, GPS, micro et caméra vérifiés
- Batterie débranchée avant travaux
Checklist après installation
- Démarrage et arrêt corrects
- Aucun message airbag ou service
- FM et DAB correctes
- GPS rapide et stable
- Bluetooth et micro corrects
- CarPlay filaire et/ou sans fil
- Commandes au volant fonctionnelles
- Caméra et marche arrière correctes
- Pas de consommation anormale en veille
CAN-Bus, ACC et commandes au volant
Le cœur du montage n’est pas uniquement l’écran : c’est la traduction CAN-Bus. Une bonne interface ne se contente pas de conserver les touches au volant. Elle génère également les signaux dont l’autoradio aftermarket a besoin : ACC, illumination, marche arrière, vitesse et parfois frein à main.
| Signal | Fonction | Point de contrôle |
|---|---|---|
| Ignition / ACC 12 V | Allumage et extinction propres | Le poste doit s’éteindre réellement et conserver sa mémoire |
| Illumination | Bascule jour/nuit et rétroéclairage | Vérifier la variation avec l’allumage des feux |
| Speed pulse | Aide à la navigation et à certaines fonctions avancées | Seulement si l’autoradio exploite cette entrée |
| Reverse gear | Déclenchement automatique de la caméra | Vérifier la bascule immédiate en marche arrière |
| Park brake | Gestion réglementaire de certaines fonctions vidéo | Respecter les règles de sécurité et le câblage du fabricant |
| AMP CON / remote | Réveil d’un ampli Bose ou d’une antenne active | Indispensable si le son ou la FM restent absents |
Arbre de décision simplifié
Radio standard / Radio+
Repères chronologiques
DIP switch, KEY1, KEY2 et apprentissage SWC
Sur certaines interfaces, les DIP switch 1 à 4 sélectionnent le fabricant ou le protocole de l’autoradio, tandis que 5 et 6 concernent la configuration véhicule. Les modes KEY1/KEY2, Analog, Analog Single Wire et leurs variantes doivent correspondre à l’entrée réelle de l’autoradio. Une installation peut donc être correctement alimentée tout en conservant des commandes au volant muettes à cause d’un mauvais patch lead ou d’un mode d’apprentissage incorrect.
Problèmes fréquents et solutions
| Symptôme | Cause probable | Correction recommandée |
|---|---|---|
| Réception FM très mauvaise | Phantom power non raccordée | Relier le fil bleu du 21-123 à la sortie remote antenna ou blue/blue-white |
| Pas de son sur Bose | Fil AMP CON absent, ampli non réveillé ou interface audio incompatible | Contrôler le remote AMP, l’activation de l’ampli et la compatibilité Bose |
| Commandes au volant muettes | Mauvais patch lead, mauvais DIP ou mauvais mode SWC | Valider la référence, le profil CAN et le mode KEY1/KEY2 ou analogique |
| CarPlay fonctionne mais les touches ne répondent pas | Sortie SWC mal configurée | Reconfigurer le patch lead ou effectuer l’apprentissage résistif |
| Défaut airbag ou service après les essais | Écran ou circuit de témoin passager débranché pendant la mise sous tension | Reconnecter correctement, contrôler l’intégration et effacer le défaut si nécessaire avec un outil adapté |
| Radio/TomTom n’affiche plus que l’heure | Fusible caché ou alimentation du module | Contrôler le module 1531 et son fusible 20 A derrière la boîte à gants |
| R-Link reste bloqué sur TomTom | Problème logiciel, carte, stockage ou version | Effectuer un redémarrage, vérifier le support et la version avant de conclure à une panne matérielle |
| Caméra noire ou pas de bascule | Mauvaise entrée vidéo, format incompatible ou signal reverse absent | Contrôler RCA, alimentation caméra, CVBS/AHD/NTSC et signal de marche arrière |
| Batterie faible après quelques jours | Veille trop longue, faux ACC ou boîtier CAN qui maintient le poste actif | Mesurer la consommation à l’arrêt, vérifier l’extinction réelle et réduire la veille prolongée |
Ce que montrent les retours d’expérience internationaux
Forums francophones
Sur un Grand Scénic III Bose, le caisson peut occuper l’espace au plancher côté passager, ce qui influence le passage des câbles et l’accès aux modules. Un autre cas sur Scénic III 2011 a été résolu en découvrant un fusible 20 A derrière la boîte à gants, dans le module 1531.
Forums polonais
Les utilisateurs rapportent qu’Android Auto est mieux documenté que CarPlay sur certains écrans Carminat ou R-Link 1. Une solution CarPlay tierce peut fonctionner dans certains cas lorsque Android Auto est déjà actif, mais cela ne constitue pas une garantie universelle.
Forums néerlandais
Un propriétaire de Scénic III 2011 a préféré un Sony XAV à écran flottant après une mauvaise expérience avec une unité bon marché qui vidait la batterie. Le retour souligne le compromis entre prix, intégration visuelle, stabilité et consommation en veille.
Forums russes
Les discussions rappellent l’existence de plusieurs variantes de radios et de systèmes Bose à charges audio particulières. Un montage sans le bon schéma peut nécessiter un rebrochage ou la recherche de connecteurs spécifiques, surtout avec Bose, Cabasse ou navigation.
FAQ : installation CarPlay sur Renault Scénic 3
Peut-on installer CarPlay sur tous les Renault Scénic III 2009–2016 ?
Oui, mais pas avec la même méthode. Une radio standard est généralement simple à remplacer. Carminat TomTom demande une interface ou une unité spécifique. R-Link 1 est plus complexe si l’on veut conserver l’écran d’origine.
Faut-il couper les fils d’origine ?
Normalement non. Avec un faisceau spécifique et une interface CAN/SWC adaptée, le montage doit rester réversible et proche du plug-and-play.
Peut-on conserver les commandes au volant ?
Oui dans la majorité des cas, à condition de choisir la bonne interface et le patch lead correspondant à la marque ou au protocole de l’autoradio.
Peut-on garder l’amplificateur Bose ou le système Arkamys ?
Souvent oui, mais une validation précise est indispensable. Il faut vérifier le fil AMP/remote, le niveau de sortie audio, l’impédance et les exclusions éventuelles des interfaces.
Peut-on conserver Carminat TomTom ?
Certaines interfaces de conservation de navigation sont documentées pour des versions précises à connecteurs blancs. Sur les autres configurations, une unité spécifique ou le remplacement complet peut être plus réaliste.
Peut-on activer CarPlay directement sur R-Link 1 ?
Il n’existe pas de solution universelle comparable à une simple activation garantie. Les retours sont plus nombreux pour Android Auto. Pour CarPlay, il faut généralement un module tiers compatible ou un remplacement complet.
Pourquoi la FM devient-elle mauvaise après installation ?
L’antenne Renault peut être amplifiée. L’adaptateur Fakra vers DIN doit alors recevoir une phantom power via son fil bleu raccordé à la sortie ANT ou blue/blue-white de l’autoradio.
Pourquoi le poste s’allume mais les commandes au volant ne fonctionnent pas ?
La cause la plus fréquente est un patch lead inadapté, un profil CAN incorrect ou un mauvais mode KEY1/KEY2 et non une panne des commandes du véhicule.
La caméra et les capteurs de parking d’origine seront-ils conservés ?
Seulement si l’interface le prévoit explicitement. Une caméra OEM peut nécessiter une conversion de tension et de vidéo vers RCA. Les bips et l’affichage radar peuvent demander un module complémentaire.
Comment éviter une décharge de batterie ?
Vérifiez que le poste reçoit un vrai ACC, qu’il s’éteint complètement après verrouillage et que la veille prolongée ne maintient pas le système actif. Un contrôle de consommation à l’arrêt est recommandé après le montage.
Où installer le microphone externe ?
Placez-le près du conducteur, généralement en haut du montant A ou près du plafonnier, en l’éloignant des aérateurs et des surfaces susceptibles de provoquer des vibrations.
Quand faut-il faire appel à un technicien ?
Une intervention professionnelle est recommandée pour R-Link, Carminat complexe, Bose, Arkamys, Cabasse, caméra OEM, défaut airbag, faisceau modifié ou doute sur la présence d’un amplificateur déporté.
Conclusion : la compatibilité exacte compte plus que la marque de l’écran
Avant de choisir un autoradio, confirmez le type d’écran supérieur, le connecteur radio, la présence de Bose, Arkamys ou Cabasse, la position du bloc audio et l’année exacte. Ensuite, la stratégie devient claire :
- Radio standard : autoradio CarPlay/Android Auto, interface CAN/SWC, adaptateur 21-123 et DAB éventuel.
- Carminat TomTom : interface de conservation de navigation documentée ou unité spécifique compatible avec le bon dashboard.
- R-Link 1 : module tiers précisément validé ou remplacement complet, plutôt qu’une supposée activation CarPlay universelle.
- Bose, Arkamys ou Cabasse : validation obligatoire de l’amplification, du remote AMP, du niveau audio et des fonctions OEM.
Choisissez le système adapté à votre Renault Scénic 3
Consultez directement notre autoradio Android 15 pour Scénic III 2009–2016. En cas de doute sur Carminat, R-Link, Bose, Arkamys, Cabasse, l’écran supérieur ou la caméra d’origine, demandez une vérification avant de commander.
Les références et prix mentionnés correspondent aux informations observées lors de la recherche et peuvent être modifiés par les fabricants ou revendeurs. Vérifiez toujours la compatibilité exacte avant achat.
