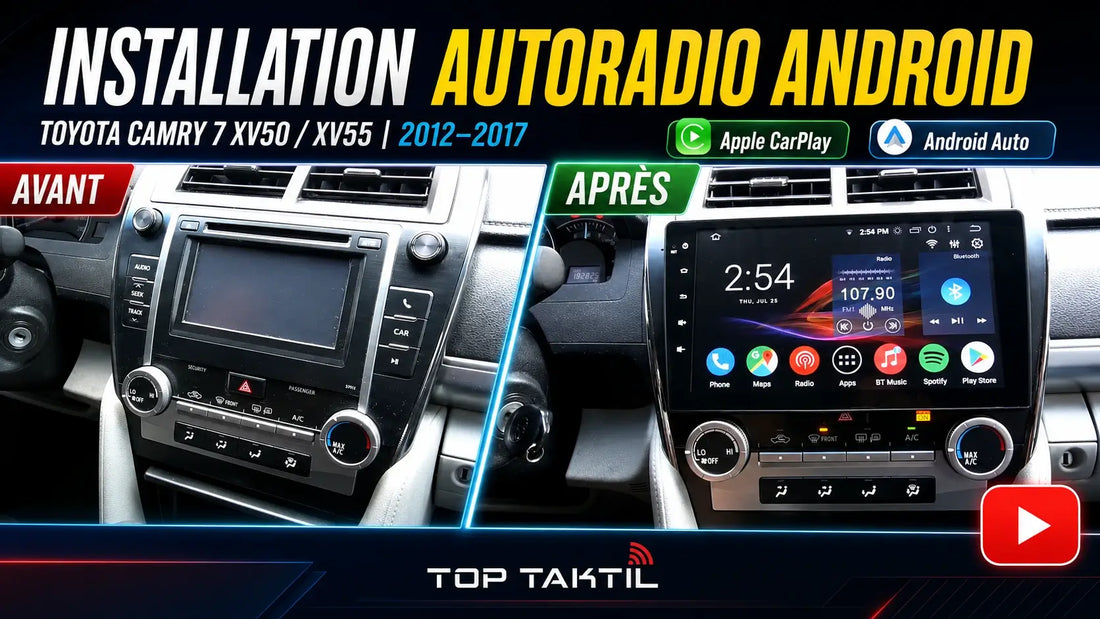

Comment installer un autoradio Android sur Toyota Camry XV50 (2012–2017)
Share
Installer un autoradio Android dans une Toyota Camry VII XV50 ou XV55 permet de moderniser l’habitacle avec la navigation GPS, Apple CarPlay, Android Auto, le Bluetooth et de nombreuses applications multimédias. Grâce aux kits spécifiques « Plug & Play », le montage peut rester propre et réversible, à condition de vérifier la compatibilité de la façade, du faisceau, du CAN-Bus, du système JBL et de la caméra d’origine.
1. Aperçu de l’installation
L’opération est relativement simple lorsque le kit a été conçu spécifiquement pour la Camry VII. Il faut toutefois distinguer les modèles pré-restylage 2012–2014 et les modèles restylés 2015–2017. Selon l’autoradio, le montage utilise une façade 1-DIN avec écran escamotable ou, plus fréquemment, une façade 2-DIN ou un grand écran qui remplace une partie importante de la console centrale.
La plupart des autoradios Android compatibles XV50 sont fournis avec un module CAN-Bus destiné à conserver les commandes au volant et certaines informations du véhicule. Les versions équipées du système audio premium JBL nécessitent cependant une attention particulière : sans faisceau ou interface adapté, l’amplificateur externe peut ne pas être activé et le son peut disparaître.
2. Préparation et matériel nécessaire
Une installation fiable commence par la préparation d’un kit complet. Le but est de raccorder le nouvel autoradio sans couper le faisceau d’origine et de conserver autant que possible les équipements du véhicule.
| Élément | Fonction | Points à vérifier |
|---|---|---|
| Façade spécifique Camry | Adapte l’autoradio à la console centrale. | Choisir le cadre correspondant à l’année, au restylage et au format 1-DIN ou 2-DIN. |
| Faisceau d’alimentation Plug & Play | Relie les prises Toyota au nouvel autoradio sans couper les fils OEM. | Un faisceau secondaire peut être nécessaire selon la finition et les fonctions de climatisation. |
| Adaptateur ISO vers Toyota | Assure la correspondance entre les connecteurs du véhicule et ceux du poste. | Vérifier les références, le + permanent, l’ACC, la masse et les sorties haut-parleurs. |
| Adaptateur d’antenne | Relie l’antenne FM d’origine à l’entrée radio de l’autoradio. | Selon la version, le kit peut utiliser un adaptateur Fakra vers DIN ou ISO vers DIN. |
| Interface commandes au volant | Conserve les boutons de volume, piste et téléphone. | Vérifier si les commandes sont CAN ou résistives et si un patch lead est nécessaire. |
| Module CAN-Bus | Transmet les commandes et certaines informations du véhicule. | Il doit correspondre à Toyota Camry et être configuré dans le menu de l’autoradio. |
| Antenne GPS | Assure la réception satellite pour la navigation. | La placer dans une zone dégagée, loin des masses métalliques. |
| Microphone externe | Améliore la qualité des appels Bluetooth et des commandes vocales. | À utiliser lorsque le microphone Toyota d’origine ne peut pas être réutilisé. |
| Adaptateur caméra OEM | Permet de conserver la caméra de recul d’origine. | Vérifier la tension de la caméra, parfois 6 V, et le format vidéo. |
| Adaptateurs USB/AUX | Réutilisent les prises d’origine situées dans la console ou l’accoudoir. | Tous les adaptateurs ne prennent pas en charge les données CarPlay ou Android Auto. |
Prévoyez également des leviers de démontage en plastique, des tournevis, des colliers de serrage, du ruban isolant ou du ruban textile automobile et un multimètre. Des kits complets proposés par des fabricants tels que SMARTY Trend ou Aerpro comprennent souvent une partie importante de ces adaptateurs.
3. Compatibilité et points critiques
Année, pré-restylage et restylage
Les cadres et les interfaces peuvent différer entre les Camry 2012–2014 et les Camry 2015–2017. Certains catalogues traitent même l’année 2017 comme une transition vers une nouvelle version. Comparez toujours la forme des aérateurs, des boutons et de la console centrale avec les photos du vendeur.
Système audio standard ou JBL
Une Camry équipée du système JBL utilise généralement un amplificateur externe. Le faisceau doit être capable de réveiller et de piloter cet amplificateur. Sans interface adaptée, les haut-parleurs peuvent rester muets ou fonctionner à un niveau anormal. Une interface d’intégration d’amplificateur ou un faisceau spécifique JBL peut donc être indispensable.
Caméra OEM 6 V
Certaines Camry utilisent une caméra de recul d’origine alimentée en basse tension, notamment en 6 V. Pour conserver cette caméra avec un nouvel autoradio, il faut un adaptateur vidéo compatible et, selon le faisceau, un convertisseur 12 V vers 6 V. Une caméra aftermarket standard fonctionne généralement en 12 V.
Commandes au volant
Les commandes peuvent être transmises par le réseau CAN ou par une logique analogique résistive. Une interface compatible doit être paramétrée sur le bon protocole, généralement un profil « Toyota CAN » pour la Camry. En mode analogique, les fils KEY1 et KEY2 permettent de reprendre les signaux et le menu d’apprentissage manuel sert à associer chaque bouton à une fonction.
Afficheur déporté et options d’origine
La voiture peut disposer d’un afficheur séparé pour l’heure et la température, d’un écran de navigation d’origine ou d’autres fonctions multimédias OEM. Certaines informations peuvent ne pas être reprises par le nouvel autoradio si le kit ne comporte pas l’interface ou l’adaptateur vidéo nécessaire. Il faut donc accepter une éventuelle perte d’affichage de l’heure, de la température, du DVD ou de certaines fonctions d’origine.
4. Procédure d’installation pas à pas
Durée indicative : de 30 minutes à 1 heure pour un montage préparé et réalisé sans précipitation.
- Coupez le contact et débranchez la batterie. Déconnectez la borne négative afin de réduire le risque de court-circuit et de défaut électronique.
- Déclipsez la garniture centrale. Utilisez uniquement des leviers en plastique autour de l’autoradio et des aérateurs afin de ne pas rayer la planche de bord.
- Retirez l’autoradio d’origine. Dévissez les vis de fixation, extrayez délicatement l’unité et photographiez chaque prise avant de débrancher le faisceau principal, les haut-parleurs, l’antenne et les autres connecteurs.
- Préparez la nouvelle façade. Fixez le cadre et les supports sur l’autoradio Android conformément aux instructions du fabricant.
- Branchez le faisceau Plug & Play. Reliez les prises du véhicule au faisceau Toyota fourni, puis au nouvel autoradio. Connectez le module CAN-Bus entre le faisceau et le poste lorsqu’il est prévu par le kit.
- Vérifiez l’alimentation et les références. Contrôlez la correspondance du faisceau ISO Toyota, du + permanent, de l’ACC, de la masse et des haut-parleurs.
- Raccordez l’antenne FM. Branchez l’antenne Toyota sur l’adaptateur Fakra/DIN ou ISO/DIN, puis sur le poste. Une prise incomplètement enclenchée entraîne souvent une réception faible.
- Installez l’antenne GPS. Fixez-la avec un adhésif double-face sous la partie supérieure du tableau de bord ou dans une zone dégagée. Évitez les structures métalliques et les emplacements susceptibles de bloquer le signal.
- Raccordez la caméra de recul. Pour la caméra OEM, utilisez l’adaptateur RCA prévu et un convertisseur 12 V vers 6 V si la caméra fonctionne en basse tension. Pour une caméra aftermarket, branchez la vidéo sur CAM-IN, alimentez-la en 12 V et reliez le fil BACK/REVERSE au signal de marche arrière.
- Raccordez les ports USB et AUX. Utilisez les adaptateurs disponibles pour conserver les prises OEM dans l’accoudoir ou la console. Sinon, faites sortir les rallonges USB fournies dans un emplacement accessible.
- Installez ou raccordez le microphone. Utilisez le microphone externe fourni, sauf si le câblage du microphone Toyota d’origine est correctement repris.
- Rangez et protégez les câbles. Fixez les boîtiers et faisceaux avec du ruban textile et des colliers afin d’éviter les vibrations et de laisser assez d’espace derrière l’autoradio.
5. Réutiliser le microphone Toyota d’origine
Le microphone OEM de certaines Camry XV50 est alimenté par l’autoradio d’origine. D’après les informations du rapport technique, le câblage peut être le suivant :
| Fil / broche | Fonction indiquée | Précaution |
|---|---|---|
| Fil rose, broche 4 | Alimentation +5 V du microphone | Ne jamais l’alimenter directement en 12 V. |
| Fil jaune, broche 5 | Signal positif du microphone | Respecter la polarité et le schéma exact du véhicule. |
| Fil noir, broche 19 | Signal négatif du microphone | Ne pas le confondre avec une masse de puissance. |
| Broche 6 | Détection du microphone | Elle doit être reliée à la masse pour activer le micro sur la configuration décrite. |
6. Test complet avant le montage final
Rebranchez provisoirement la batterie et mettez le contact sans refermer la console. Validez toutes les fonctions avant de remettre les vis et les garnitures.
- L’écran s’allume normalement
- L’autoradio démarre avec le contact
- L’appareil s’éteint après la coupure
- Les réglages restent mémorisés
- Tous les haut-parleurs produisent du son
- Balance et fader fonctionnent
- La réception FM est correcte
- Le fil ANT/AMP active l’antenne ou l’ampli
- Le GPS détecte les satellites
- Les commandes au volant répondent
- La caméra bascule en marche arrière
- Le format CVBS ou AHD est correct
- Le microphone fonctionne en appel
- Bluetooth se connecte correctement
- Le port USB de données est identifié
- Apple CarPlay fonctionne
- Android Auto fonctionne
Si toutes les fonctions sont validées, coupez le véhicule et débranchez à nouveau la batterie avant le montage définitif. Glissez ensuite l’autoradio sans forcer. Si le poste ne rentre pas, réorganisez les faisceaux et vérifiez que la façade correspond bien à la version exacte de la Camry. Serrez les fixations latérales, puis remettez la garniture décorative centrale.
7. Configuration logicielle après l’installation
Réglages de base
Sélectionnez la langue française, le fuseau horaire et l’heure, puis connectez l’autoradio au Wi-Fi ou à la 4G. Associez ensuite le téléphone en Bluetooth.
Profil CAN-Bus et véhicule
Ouvrez le menu « Paramètres », « CAR » ou « Factory Settings », puis sélectionnez le type de CAN box et le profil Toyota, idéalement Toyota Camry lorsque cette option est disponible. Ce réglage permet généralement d’activer correctement les commandes au volant et certaines informations liées au véhicule.
Le code du menu usine dépend du fabricant ou du vendeur. Les codes 8888, 1234 ou 0000 sont fréquemment rencontrés, mais il est préférable d’obtenir le code exact avant l’installation plutôt que de modifier des réglages au hasard.
Commandes au volant
Avec un CAN box correctement configuré, les boutons peuvent être reconnus automatiquement. Avec une interface analogique, utilisez l’application « Steering Wheel » ou « SWC Learning » pour associer chaque touche. Les fils KEY1 et KEY2 doivent être raccordés aux entrées correspondantes.
Audio et DSP
Réglez l’égaliseur, la balance, le fader, le volume de navigation et le niveau des appels Bluetooth. Un réglage DSP adapté peut améliorer sensiblement la restitution sonore par rapport à un réglage par défaut.
Apple CarPlay et Android Auto
Tous les ports USB n’assurent pas les données. Testez le port prévu pour CarPlay ou Android Auto et utilisez un câble de bonne qualité. Vérifiez que le téléphone autorise le transfert de données USB. Pour les connexions sans fil, activez simultanément le Bluetooth et le Wi-Fi.
Délai ACC et mise en veille
Lorsque l’autoradio s’éteint trop lentement ou reste en veille, ajustez le paramètre « ACC delay ». Désactivez un sleep mode prolongé lorsque vous souhaitez réduire la consommation à l’arrêt.
8. Astuces et dépannage
Adaptateurs à vérifier dans le kit
- Adaptateur d’antenne Fakra vers DIN ou équivalent adapté à la prise Toyota.
- Adaptateur de caméra d’origine lorsque la Camry avait déjà un écran OEM.
- Convertisseur 12 V vers 6 V si la caméra Toyota d’origine fonctionne en basse tension.
- Adaptateurs USB/AUX pour conserver les prises de la console centrale.
- Patch lead correspondant à la marque et au modèle de l’autoradio.
- Interface ou faisceau spécifique pour le système JBL et son amplificateur externe.
| Problème | Causes probables | Solutions recommandées |
|---|---|---|
| Pas de son avec le système JBL | Amplificateur externe non activé, faisceau incompatible ou sortie audio mal intégrée. | Utiliser une interface JBL ou un faisceau de commande d’amplificateur adapté. Vérifier le fil AMP.CONT et les sorties audio. |
| Réception FM faible | Adaptateur d’antenne incorrect, prise mal enclenchée, fil ANT/AMP non raccordé ou masse insuffisante. | Rebrancher l’adaptateur, contrôler l’alimentation de l’antenne active et vérifier la masse. |
| Commandes au volant inactives | Mauvais profil CAN, patch lead absent, KEY1/KEY2 incorrects ou apprentissage non effectué. | Sélectionner Toyota Camry, contrôler le patch lead et refaire l’apprentissage manuel si nécessaire. |
| Caméra noire | Signal BACK absent, RCA incorrect, alimentation 6 V/12 V inadaptée ou mauvais format vidéo. | Mesurer le signal de recul, vérifier l’alimentation et sélectionner CVBS ou AHD selon la caméra. |
| Pas de bascule automatique en marche arrière | Le fil BACK/REVERSE ne reçoit pas +12 V ou le CAN box ne transmet pas le signal. | Raccorder le fil de déclenchement au signal de marche arrière ou utiliser la sortie Sense du CAN box. |
| L’autoradio ne s’éteint pas | ACC et BATT inversés, ACC permanent ou mode veille prolongé. | Mesurer le fil jaune BATT et le fil rouge ACC, puis réduire le délai d’extinction et le sleep mode. |
| Batterie qui se décharge | Appareil restant alimenté après l’arrêt ou configuration de veille trop longue. | Contrôler la consommation à l’arrêt, le câblage ACC/BATT et les paramètres de veille. |
| Microphone OEM inactif | Alimentation +5 V absente, broche de détection non reliée à la masse ou câblage incompatible. | Vérifier le schéma décrit dans le guide ou installer le microphone externe fourni. |
| CarPlay ou Android Auto ne démarre pas | Mauvais port USB, câble de charge uniquement, autorisation de données absente ou Bluetooth/Wi-Fi désactivés. | Essayer le port USB de données, changer de câble et vérifier les autorisations du téléphone. |
| Le poste ne rentre pas dans la console | Faisceaux mal rangés, boîtier CAN placé derrière l’écran ou façade incompatible. | Répartir les câbles dans les espaces latéraux et contrôler la référence de la façade. |
9. Questions fréquentes
Quel autoradio Android choisir pour une Toyota Camry XV50 de 2012 à 2017 ?
Choisissez un modèle explicitement prévu pour la Camry VII XV50/XV55 et correspondant à la forme exacte de la console, à l’année 2012–2014 ou 2015–2017, au système audio standard ou JBL, ainsi qu’à la présence éventuelle d’une caméra et d’un écran d’origine.
Peut-on conserver les commandes au volant ?
Oui, avec une interface CAN-Bus ou une interface résistive compatible. Selon le kit, les boutons sont reconnus automatiquement avec le profil Toyota Camry, ou doivent être programmés manuellement à l’aide des entrées KEY1 et KEY2.
Pourquoi n’y a-t-il aucun son avec le système JBL ?
Les versions JBL utilisent un amplificateur externe. Un faisceau ou un adaptateur spécifique est généralement nécessaire pour réveiller et alimenter correctement l’amplificateur. Sans intégration adaptée, les haut-parleurs peuvent rester muets.
Comment conserver la caméra de recul d’origine ?
Certaines caméras OEM de Camry fonctionnent en 6 V. Il faut alors un adaptateur vidéo et, selon la configuration, un convertisseur 12 V vers 6 V. Vérifiez aussi le signal BACK/REVERSE et le format vidéo CVBS ou AHD.
Pourquoi la réception FM devient-elle faible après l’installation ?
Contrôlez l’adaptateur d’antenne, l’enclenchement de la prise et le fil ANT/AMP qui peut alimenter une antenne active. Une masse insuffisante peut également dégrader la réception.
Peut-on réutiliser le microphone Toyota d’origine ?
Oui sur certaines configurations, mais son câblage doit être respecté. Le rapport indique une alimentation +5 V sur le fil rose, le signal positif sur le fil jaune, le signal négatif sur le fil noir et une broche de détection à relier à la masse. Ces données doivent être vérifiées sur le connecteur exact du véhicule.
Pourquoi l’autoradio reste-t-il allumé et décharge la batterie ?
Vérifiez le +12 V permanent BATT, le + après contact ACC et la configuration du mode veille. Désactivez un sleep mode trop long et réduisez le délai d’extinction si l’appareil reste alimenté après la coupure du contact.
Faut-il tester l’autoradio avant de refermer la console ?
Oui. Testez l’alimentation, la mémorisation, tous les haut-parleurs, la FM, le GPS, le Bluetooth, le microphone, les commandes au volant, CarPlay, Android Auto et la caméra avant le remontage définitif.
Conclusion
En suivant ces étapes, l’installation d’un autoradio Android dans une Toyota Camry 7 XV50/XV55 de 2012 à 2017 peut être réalisée de manière propre et fiable. Les retours d’expérience, notamment ceux publiés sur des forums techniques internationaux comme Drive2, insistent sur trois points : préparer la bonne façade et le bon faisceau, confirmer la compatibilité du CAN, du système JBL et de la caméra, puis tester toutes les fonctions avant de refermer.
Avec un kit complet de qualité et une configuration correcte du profil Toyota, des commandes au volant, du DSP, de la caméra et des ports USB, la Camry bénéficie d’un système moderne intégrant navigation en temps réel, Apple CarPlay, Android Auto, Bluetooth et applications multimédias, tout en conservant autant que possible les fonctions d’origine.
Besoin de vérifier la compatibilité avec votre Toyota Camry ?
Pour toute question concernant la compatibilité, l’installation ou le choix du bon autoradio Android, envoyez-nous une photo claire de votre tableau de bord, l’année du véhicule et précisez si votre Camry dispose du système JBL ou d’une caméra d’origine. Le service technique TOP TAKTIL est disponible 7j/7.
Contacter TOP TAKTILAvertissement : les couleurs de fils, numéros de broches, tensions et paramètres peuvent varier selon le pays, l’année, la finition et le fabricant de l’autoradio. Vérifiez toujours le schéma fourni avec votre faisceau et utilisez un multimètre avant toute modification électrique.
