Comment installer un autoradio CarPlay sur Nissan Qashqai / X-Trail 2013-2020 et conserver les caméras 360°
Guide d’installation expert TOP TAKTIL
Guide complet pour moderniser le système multimédia d’un Nissan Qashqai ou X-Trail tout en préservant les fonctions d’origine : Around View Monitor 360°, caméra de recul, commandes au volant, capteurs de stationnement et système audio Bose selon l’équipement.
Ce guide s’appuie sur une longue expérience pratique de l’installation d’autoradios sur différentes versions de Nissan, complétée par des retours d’expérience provenant de forums internationaux tels que Drive2, 4PDA et Qashqai-Club. Son objectif est d’expliquer comment installer un autoradio Android avec Apple CarPlay ou Android Auto sur Nissan Qashqai ou X-Trail, sans perdre les équipements d’origine.
La réussite dépend principalement du choix du bon autoradio, du bon faisceau et surtout de la bonne interface CANBUS ou vidéo. Un écran présenté comme simplement « compatible Nissan » ne garantit pas à lui seul la conservation des quatre caméras, du système Bose, des commandes au volant ou des alertes de stationnement.

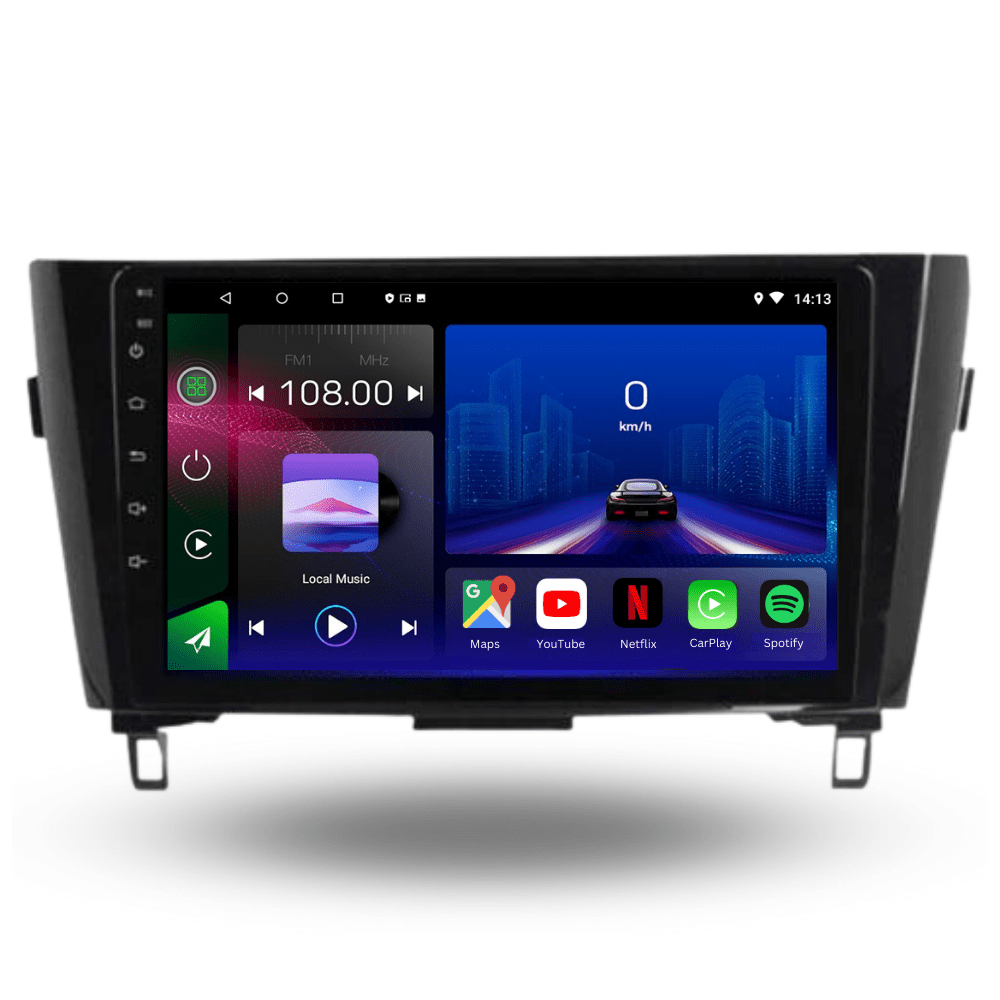

Autoradio Android 15 pour Nissan Qashqai et X-Trail
Modernisez votre Nissan 2013–2020 avec un écran tactile HD 9 pouces intégrant CarPlay, Android Auto, la navigation GPS et les applications Android.
- Apple CarPlay filaire et sans fil
- Android Auto intégré
- GPS en ligne et hors ligne
- Wi-Fi, Bluetooth et applications
- Commandes au volant compatibles
- Assistance technique après l’achat
Avant la commande : envoyez une photo du tableau de bord et de l’écran d’origine afin de confirmer la caméra 360°, le système Bose, les radars, les commandes au volant et le faisceau nécessaire. La compatibilité de ces équipements doit être validée séparément.
1. Avant de commencer : choisir le bon autoradio
Le point le plus important est de choisir un autoradio adapté à l’année, à la finition et aux équipements exacts du véhicule. Les autoradios universels ou les kits prévus pour une autre configuration peuvent fonctionner pour l’écran et le son, mais faire disparaître des fonctions importantes.
Des fabricants spécialisés comme Dasaita, WITSON ou SMARTY Trend présentent certains modèles comme des remplacements directs conçus pour le Qashqai J11 2014-2020. Le principe recherché est une intégration complète des fonctions d’origine grâce à un cadre adapté, un faisceau dédié et, lorsque nécessaire, une interface CANBUS et une interface vidéo.
| Type de kit | Configuration du véhicule | Éléments nécessaires | Risque en cas de mauvais choix |
|---|---|---|---|
| Standard | Véhicule sans amplificateur Bose et sans caméra 360° d’origine | Écran, façade et faisceau adapté ; interface simple selon la version | Perte possible de certaines données véhicule si le faisceau n’est pas adapté |
| Premium / intégré | Véhicule équipé de Bose, Around View Monitor 360° ou fonctions CANBUS avancées | Faisceau spécifique, boîtier CANBUS et interface vidéo compatible | Absence de son, disparition de la caméra 360°, radars non affichés ou commandes inactives |
Cas Bose ou caméra 360° : choisissez obligatoirement un kit explicitement prévu pour ces équipements. Le rapport cite notamment le kit Connects2 CTKNS18 pour certains Qashqai 2015-2018, conçu pour conserver les quatre caméras, les commandes au volant et le système audio Bose lorsqu’il est présent. Cette référence reste un exemple : la compatibilité doit toujours être vérifiée selon l’année, la façade, le marché du véhicule et les connecteurs.
Vérifications à effectuer avant l’achat
- Comparer le tableau de bord du véhicule avec les photos du cadre fourni.
- Vérifier l’année exacte, la génération et la finition.
- Préciser la présence ou l’absence du système Bose.
- Préciser la présence de la caméra de recul ou de l’Around View Monitor 360°.
- Vérifier les commandes au volant et les capteurs de stationnement.
- Comparer les connecteurs situés à l’arrière de l’autoradio d’origine.
- Envoyer une photo claire du tableau de bord et, si possible, des prises au vendeur.
Selon les retours synthétisés dans le rapport, un kit réellement spécifique au véhicule offre une probabilité de réussite nettement supérieure à celle d’un kit générique. Le mauvais choix du modèle ou du faisceau est à l’origine d’une grande partie des problèmes rencontrés après pose.
2. Contenu typique d’un kit Plug & Play
Un kit complet doit permettre l’installation sans couper les câbles d’origine. Le contenu varie selon le fournisseur et la configuration du véhicule, mais il comprend généralement les éléments suivants.
| Élément | Fonction | Point à contrôler |
|---|---|---|
| Écran tactile | Écran Android de 9 à 10,3 pouces, HD ou 2K QLED selon le modèle | Dimensions, résolution, mémoire et compatibilité avec le cadre |
| Façade de montage | Permet une intégration propre dans le tableau de bord | Forme exacte de la console et qualité des clips |
| Faisceau d’adaptation | Relie les prises Nissan au nouvel autoradio sans découpe | Présence des prises pour alimentation, haut-parleurs, caméra et accessoires |
| Boîtier CANBUS | Traduit les informations du véhicule pour l’autoradio | Compatibilité Qashqai / X-Trail, année, Bose et caméra 360° |
| Interface vidéo | Récupère la caméra de recul ou les quatre caméras d’origine | Compatibilité CVBS/NTSC, déclenchement et sélection des vues |
| Antenne GPS active | Assure la réception satellite pour la navigation | Connecteur adapté et emplacement dégagé sous le tableau de bord |
| Microphone externe | Améliore la qualité des appels Bluetooth et des commandes vocales | Longueur du câble et emplacement près du conducteur |
| Rallonges USB | Connexion de téléphone, clé USB, CarPlay filaire ou accessoires | Passage vers la boîte à gants ou la console centrale |
| Outils de démontage | Déclipsage de la façade sans marquer les plastiques | Utiliser des spatules en plastique, pas un tournevis métallique |
Le rapport cite Connects2 comme exemple de fournisseur proposant des solutions comprenant façade, antenne, câbles et adaptateurs. La présence de tous les accessoires dans un pack ne remplace cependant pas la vérification de compatibilité.
3. Préparation, sécurité et organisation du montage
Prévoyez environ une à trois heures selon votre expérience et la complexité de l’équipement d’origine. Une installation avec caméra 360° et Bose demande davantage de contrôles qu’un véhicule standard.
- Couper le contact et retirer la clé ou éloigner la clé mains libres.
- Débrancher la borne négative de la batterie avant le démontage.
- Préparer des spatules en plastique et les outils adaptés aux vis.
- Photographier les connecteurs avant de les débrancher.
- Ne pas couper le faisceau d’origine lorsqu’un adaptateur existe.
- Identifier les prises caméra, antenne, USB et CANBUS.
- Prévoir du ruban tissu pour immobiliser les câbles et éviter les vibrations.
- Conserver toutes les vis et agrafes dans un récipient séparé.
Bonne pratique : ne fixez définitivement aucun câble avant le premier test. Il doit rester possible d’accéder rapidement au boîtier CANBUS, aux RCA caméra et aux prises audio en cas de réglage ou de diagnostic.
4. Installation pas à pas de l’autoradio Android
Débrancher la batterie
Débranchez la borne négative de la batterie afin de limiter les risques de court-circuit, de défaut électronique ou d’erreur enregistrée pendant le retrait des connecteurs.
Déclipser le cadre décoratif
Utilisez des spatules en plastique pour déclipser progressivement le cadre autour de l’écran et de la console. Travaillez sans forcer, en avançant clip par clip pour ne pas fissurer la façade ni marquer le tableau de bord.
Retirer l’autoradio d’origine
Dévissez les quatre vis de fixation, puis tirez doucement l’unité vers vous. Débranchez l’antenne, le faisceau principal et les éventuelles prises audio, vidéo, USB ou caméra. Prenez une photo de chaque connecteur avant de poursuivre.
Brancher le faisceau Plug & Play
Connectez le faisceau adaptateur sur les prises Nissan d’origine. Les connecteurs sont généralement détrompés. Branchez ensuite l’autre extrémité sur l’autoradio Android. Raccordez également le boîtier CANBUS à la prise prévue sur le faisceau.
Raccorder la caméra d’origine
Pour une caméra de recul d’origine récupérée par une interface, reliez la sortie vidéo RCA jaune à l’entrée CAM IN ou REAR CAM IN de l’autoradio. Certains faisceaux transportent directement le signal via leur interface dédiée. Ne branchez pas une sortie caméra au hasard sur une entrée auxiliaire.
Installer GPS, microphone et USB
Vissez l’antenne GPS sur son connecteur et placez-la sous la partie supérieure du tableau de bord, près du pare-brise, sans la masquer derrière une structure métallique. Faites passer le microphone vers le montant ou le plafonnier et les rallonges USB vers la boîte à gants ou la console centrale.
Effectuer un test complet
Rebranchez temporairement la batterie et mettez le contact sans revisser le poste. Vérifiez l’écran, le son, la radio, le Bluetooth, le GPS, les commandes au volant, la marche arrière, les vues caméra et les capteurs de stationnement.
Ranger les câbles et remonter
Après validation, coupez de nouveau le contact et sécurisez les câbles. Rangez le surplus sans écraser les prises, puis revissez l’autoradio et reclipsez la façade. Le résultat doit être propre et intégré, sans jeu ni contrainte sur l’écran.
Cas particulier mentionné dans le rapport : sur certains Qashqai J10 2010-2013 équipés d’une caméra d’origine, un module de récupération vidéo dédié peut être nécessaire. Le signal est alors envoyé vers l’entrée RCA caméra du nouvel autoradio.
5. Comment conserver les caméras 360° Around View Monitor
La conservation des quatre caméras est le point le plus sensible de l’installation. Le système Around View Monitor ne correspond pas à une simple caméra arrière raccordée par un seul câble RCA. Les vues avant, arrière et latérales sont gérées par l’électronique d’origine du véhicule. L’autoradio Android doit donc recevoir une image déjà traitée et les ordres nécessaires pour afficher la bonne vue.
Éléments indispensables
- Un boîtier CANBUS compatible avec le Qashqai J11 ou le X-Trail T32 concerné.
- Une interface vidéo conçue pour récupérer le système Nissan d’origine.
- Le faisceau correspondant au type d’autoradio et aux connecteurs présents dans le véhicule.
- Une entrée vidéo caméra fonctionnelle sur l’autoradio Android.
- Un déclenchement correct en marche arrière, par CANBUS ou par fil
REVERSE.
Principe de branchement
- Le faisceau Nissan se raccorde à l’interface CANBUS et à l’interface vidéo.
- L’interface conserve l’alimentation et le traitement du système de caméras d’origine.
- La sortie vidéo de l’interface est reliée à l’entrée
CAM INde l’autoradio. - Le CANBUS ou le fil de recul déclenche automatiquement l’affichage lors du passage en marche arrière.
- Selon le kit, le bouton caméra d’origine ou une commande au volant permet de changer de vue.
Erreur fréquente : sélectionner le format AHD alors que la caméra d’origine transmet un signal analogique CVBS/NTSC. Une mauvaise norme vidéo provoque souvent un écran noir, une image instable ou le message « aucun signal ».
Tests à effectuer
- Passage automatique sur l’image arrière en marche arrière.
- Affichage de la vue panoramique 360°.
- Affichage de la caméra avant si la fonction existe.
- Changement de vue avec le bouton caméra d’origine.
- Retour automatique à l’écran Android après la manœuvre.
- Absence de scintillement, de déformation ou de coupure d’image.
6. Conserver les commandes au volant
Avec un boîtier CANBUS correctement choisi, les fonctions de volume, changement de piste, décroché et raccroché doivent être conservées. Si elles ne fonctionnent pas immédiatement, il faut vérifier le profil CANBUS sélectionné dans le menu usine de l’autoradio.
Procédure de réglage
- Ouvrir les paramètres du véhicule ou le menu CANBUS de l’autoradio.
- Sélectionner la marque du boîtier CANBUS réellement installé.
- Sélectionner Nissan, puis Qashqai ou X-Trail selon les choix proposés.
- Redémarrer complètement l’autoradio.
- Tester chaque touche du volant.
- Utiliser l’apprentissage manuel des touches seulement si le faisceau le prévoit.
Les retours d’utilisateurs repris dans le rapport indiquent qu’une fois le bon mode choisi, les commandes principales sont normalement préservées.
7. Conserver le système audio Bose
Sur une version Bose, les haut-parleurs ne sont pas nécessairement alimentés directement par l’autoradio. Le système utilise un amplificateur d’origine qui doit recevoir un signal audio compatible et un ordre d’activation.
Points à contrôler
- Le faisceau doit être explicitement compatible Bose.
- Les sorties RCA du poste peuvent être nécessaires pour alimenter l’amplificateur.
- Le fil d’activation de l’amplificateur, souvent identifié
AMP-CONT,AMPouREMOTE, doit être raccordé correctement. - Le CANBUS doit correspondre à la configuration amplifiée du véhicule.
- Le niveau des sorties audio doit être réglé progressivement pour éviter saturation ou volume trop faible.
Le rapport cite Dasaita comme une marque déclarant conserver le système Bose et les caméras 360° sur certains modèles destinés au Qashqai 2014-2020. Cette compatibilité doit être confirmée pour la référence exacte du poste, du faisceau et du véhicule.
8. Conserver les radars et la caméra de recul
La caméra et les capteurs de stationnement sont deux systèmes différents. Une image correcte n’assure pas automatiquement la conservation du son ou de l’affichage graphique des radars.
Caméra de recul
- Vérifier la présence du signal vidéo sur l’entrée RCA caméra.
- Vérifier le signal de déclenchement de la marche arrière.
- Sélectionner le bon format vidéo dans les paramètres.
- Contrôler l’alimentation de l’interface ou de la caméra d’origine.
Capteurs de stationnement
Les capteurs sont généralement conservés via le CANBUS ou le système d’origine. Certains kits nécessitent toutefois une interface additionnelle, parfois appelée Reverse Sensor Interface, pour restituer les alertes sonores de stationnement.
Test professionnel : approchez progressivement un obstacle de chaque capteur et vérifiez le son, l’intensité de l’alerte et l’affichage graphique. Un seul test en marche arrière n’est pas suffisant pour confirmer le fonctionnement de tous les capteurs.
9. Configurer Apple CarPlay et Android Auto
La majorité des autoradios Android modernes proposent CarPlay et Android Auto sans fil, parfois en complément d’une connexion USB filaire.
Premier appairage sans fil
- Activer le Bluetooth et le Wi-Fi du téléphone.
- Ouvrir l’application CarPlay ou Android Auto installée sur l’autoradio.
- Associer le téléphone en Bluetooth.
- Accepter les autorisations demandées sur le téléphone.
- Attendre l’ouverture de l’interface CarPlay ou Android Auto.
Après le premier appairage, le téléphone doit se reconnecter automatiquement. Pour un poste ou une utilisation filaire, branchez un câble Lightning ou USB-C de bonne qualité sur le port USB identifié pour CarPlay ou Android Auto.
10. Réglages audio, parasites et mise à la masse
Après l’installation, remettez l’égaliseur à plat, centrez la balance et le fader, puis ajustez progressivement les graves, médiums et aigus. Cette méthode permet de distinguer un mauvais réglage d’un défaut de branchement.
Éviter les parasites
Une mauvaise masse peut produire un souffle, un sifflement qui augmente avec le régime moteur ou des coupures. Les retours de forums russes cités dans le rapport recommandent de relier la masse de l’autoradio, de l’amplificateur et de l’interface CANBUS à un point de masse commun, afin de réduire les boucles de masse.
- Éviter les raccords de masse longs ou fragiles.
- Éloigner les câbles RCA des sources de puissance.
- Vérifier les connecteurs avant d’ajouter un filtre antiparasite.
- Ne pas augmenter excessivement le gain de l’amplificateur ou des sorties RCA.
11. Tableau de dépannage
| Problème | Cause probable | Solution recommandée |
|---|---|---|
| L’autoradio ne s’allume pas | Alimentation absente, prise mal enclenchée ou fusible | Contrôler le faisceau principal, les fusibles et la présence du +12 V permanent |
| Le poste ne s’éteint pas | Profil CANBUS incorrect ou fil ACC mal géré | Sélectionner le bon véhicule et la bonne marque de CANBUS, puis redémarrer |
| Aucun son avec Bose | Amplificateur non activé ou faisceau non compatible | Contrôler AMP/REMOTE, sorties RCA et compatibilité Bose du faisceau |
| Commandes au volant inactives | Mauvaise configuration CANBUS | Choisir le bon profil Nissan ou effectuer l’apprentissage manuel si disponible |
| Caméra noire | Mauvaise entrée, absence de signal ou mauvais format vidéo | Vérifier CAM IN, l’alimentation de l’interface et le réglage CVBS/NTSC ou AHD |
| La vue 360° a disparu | Kit standard ou interface vidéo incompatible | Utiliser un kit Premium avec interface spécifique Around View Monitor |
| La caméra ne s’ouvre pas en marche arrière | Signal REVERSE absent | Vérifier le déclenchement par CANBUS ou le fil de marche arrière |
| Les radars n’émettent plus de son | Alerte non transmise par le nouveau montage | Contrôler le CANBUS ou ajouter l’interface capteurs recommandée |
| GPS imprécis | Antenne masquée ou mauvais emplacement | Placer l’antenne sous la partie supérieure du tableau de bord, loin du métal |
| CarPlay se déconnecte | Wi-Fi/Bluetooth instable ou câble USB médiocre | Supprimer l’appairage, redémarrer les appareils et tester avec un câble de qualité |
| Sifflement moteur | Boucle de masse ou câbles audio exposés aux parasites | Créer un point de masse commun et revoir le passage des RCA |
| Écran tactile peu réactif | Utilisation de l’ongle, film de protection ou réglage tactile | Utiliser le bout du doigt, retirer le film de transport et calibrer si possible |
12. Modèles et marques cités dans le rapport
Les références suivantes sont citées dans les retours de forums et les fiches produits étudiées. Elles ne remplacent pas la vérification de la compatibilité exacte du véhicule.
Dasaita
La série Vivid est citée pour ses écrans QLED et ses configurations haut de gamme. Le rapport mentionne notamment le Dasaita Vivid13 avec processeur Qualcomm Snapdragon 665, 8 Go de RAM et 256 Go de stockage, présenté comme compatible avec certaines configurations Qashqai 2014-2020 et avec la conservation de Bose, des caméras 360° et des commandes au volant.
Davilon
Davilon est cité pour ses kits tout-en-un, généralement livrés avec façade, CANBUS et support multilingue, avec un positionnement axé sur le rapport qualité-prix.
WITSON et SMARTY Trend
WITSON et SMARTY Trend proposent des unités récentes, parfois annoncées sous Android 12 ou plus. Le rapport indique que SMARTY Trend présente une unité 2K Ultra-Premium pour Qashqai comme compatible avec la caméra 360° et certaines fonctions d’origine, dont l’affichage de climatisation. WITSON est cité pour suivre rapidement les versions récentes d’Android, jusqu’à Android 15 selon les gammes commerciales.
Joying, Eonon et autres fabricants
D’autres marques proposent des kits pour Qashqai et X-Trail. La règle reste la même : privilégier les références qui indiquent explicitement la conservation de Bose, de l’Around View Monitor, des commandes au volant et des capteurs, puis demander une confirmation écrite avant l’achat.
13. Contrôle final avant de refermer le tableau de bord
- L’autoradio s’allume et s’éteint avec le véhicule.
- Le son fonctionne sur tous les haut-parleurs.
- L’amplificateur Bose s’active sans souffle excessif.
- Les commandes au volant répondent correctement.
- La caméra arrière s’affiche automatiquement.
- La vue 360° et les vues latérales sont conservées.
- Les radars de stationnement fonctionnent.
- Le GPS reçoit correctement les satellites.
- Le microphone produit un son clair pendant les appels.
- CarPlay ou Android Auto se reconnecte correctement.
- Aucun câble ne gêne l’insertion du poste.
- La façade est parfaitement clipsée, sans jeu.
Lorsque le kit est réellement adapté à la configuration du véhicule, l’installation peut rester entièrement Plug & Play et conserver les principales aides à la conduite d’origine. Le temps total peut être inférieur à une heure pour un installateur expérimenté, mais il est préférable de prévoir davantage de temps pour tester chaque fonction.
14. Questions fréquentes
Peut-on conserver les quatre caméras d’origine Nissan ?
Oui, à condition d’utiliser un kit Premium comprenant une interface CANBUS et une interface vidéo explicitement compatibles avec l’Around View Monitor du véhicule. Un simple autoradio universel avec une entrée caméra ne suffit généralement pas.
Pourquoi la caméra affiche-t-elle un écran noir ?
Vérifiez l’entrée CAM IN, l’alimentation de l’interface, le signal de marche arrière et le format vidéo. Les caméras d’origine utilisent souvent un signal CVBS/NTSC ; sélectionner AHD peut empêcher l’affichage.
Le système Bose peut-il être conservé ?
Oui, avec un faisceau compatible Bose, les bonnes sorties audio et l’activation correcte de l’amplificateur. Une absence totale de son signifie souvent que l’amplificateur ne reçoit pas l’ordre AMP/REMOTE.
Comment récupérer les commandes au volant ?
Sélectionnez la bonne marque de boîtier CANBUS et le bon profil Nissan dans le menu usine. Redémarrez ensuite le poste et testez les touches. L’apprentissage manuel n’est utile que lorsque le faisceau le permet.
Pourquoi les radars fonctionnent-ils sans son ?
Le signal des capteurs peut être conservé sans que l’alerte sonore soit correctement reprise. Contrôlez le profil CANBUS et vérifiez si le véhicule nécessite une interface de capteurs additionnelle.
Faut-il couper les câbles d’origine ?
Non, lorsque le kit est correctement choisi. Le principe Plug & Play consiste à utiliser un faisceau adaptateur qui se branche directement sur les connecteurs Nissan.
CarPlay et Android Auto fonctionnent-ils sans fil ?
La majorité des modèles modernes les proposent sans fil, mais cela dépend de la référence. Activez Bluetooth et Wi-Fi pour le premier appairage. Une connexion USB peut aussi être disponible.
Combien de temps faut-il pour réaliser l’installation ?
Comptez généralement une à trois heures. Un installateur expérimenté peut terminer plus rapidement, mais une configuration Bose et 360° demande des tests supplémentaires.
