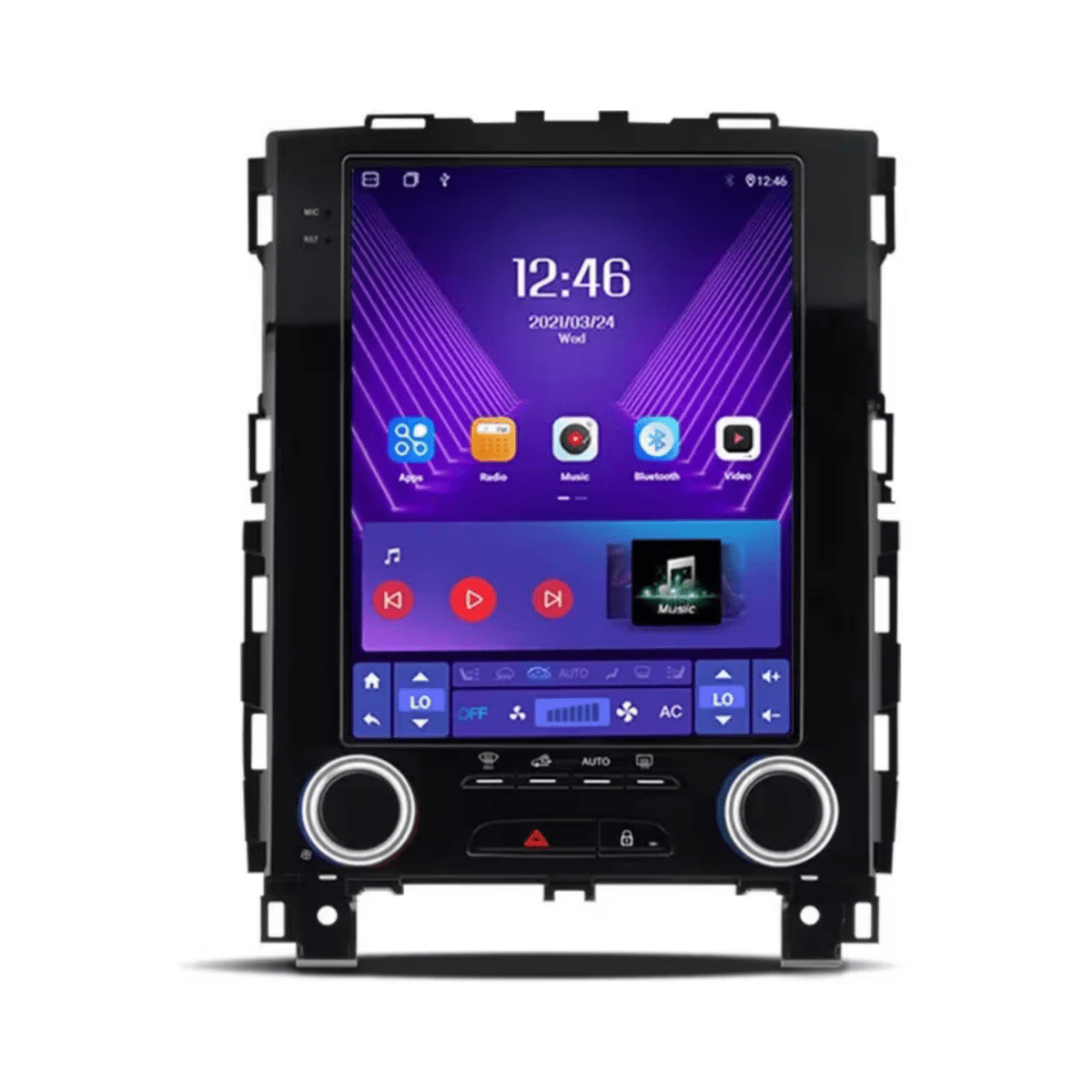

Autoradio Android 15 style Tesla pour Mégane 4, Talisman et Koleos

Modernisez votre Renault 2016–2022 avec un grand écran vertical intégrant CarPlay, Android Auto, le GPS et les applications Android, tout en conservant les fonctions d’origine prises en charge par le faisceau et le CANBUS adaptés.

• Apple CarPlay filaire et sans fil
• Android Auto filaire et sans fil
• Écran HD 1280 × 720
• GPS, Wi-Fi, Bluetooth et USB
• Commandes au volant compatibles
• Assistance technique après l’achat

Voir l’autoradio compatible Vérifier ma configuration

Avant la commande : envoyez une photo de l’écran allumé et du tableau de bord afin de confirmer R-Link 2 ou Easy Link, la climatisation, le système Bose, les caméras, les radars et le niveau de faisceau.

Installer un autoradio Android vertical « style Tesla » dans une Renault Mégane IV, un Talisman ou un Koleos permet d’ajouter Apple CarPlay, Android Auto, la navigation GPS, les applications Android, le Bluetooth, le Wi-Fi et parfois une connexion mobile par carte SIM. L’opération est néanmoins plus complexe qu’un simple remplacement d’autoradio, car l’écran central Renault peut aussi servir à commander la climatisation, le Multi-Sense, les aides à la conduite, les radars, les caméras et différents réglages du véhicule. Renault décrit d’ailleurs le R-Link 2 comme un véritable centre de contrôle pour la climatisation, le stationnement, les profils utilisateur et les paramètres du véhicule.

Ce guide rassemble votre expérience ainsi que des informations issues de documentations Renault, de notices de fabricants et de forums français, allemands, polonais, russes, turcs, slovènes et internationaux. La conclusion commune est simple : la réussite de l’installation dépend avant tout de l’identification exacte du système d’origine et du faisceau CANBUS livré avec l’écran. Les problèmes les plus fréquents ne viennent pas de l’écran Android lui-même, mais d’un kit prévu pour une autre finition, d’un profil CANBUS incorrect, d’une incompatibilité avec l’amplificateur Bose ou d’une caméra d’origine mal reprise.

Ce que révèle la recherche internationale

Les autoradios verticaux vendus pour ces trois Renault utilisent généralement la même architecture générale : un écran Android, une façade adaptée au tableau de bord, un faisceau électrique en dérivation et un décodeur CANBUS. Le CANBUS traduit les informations du véhicule pour permettre à l’écran de recevoir le contact après démarrage, la marche arrière, les commandes au volant, l’ouverture des portes, l’état de la climatisation et parfois les réglages du véhicule. Les fabricants précisent cependant que les fonctions réellement conservées varient selon l’année, la finition et le système installé en usine.

Cette réserve est particulièrement importante. Certains vendeurs annoncent la conservation de la caméra, des radars, de la climatisation et des informations du véhicule, tout en précisant ailleurs que leur appareil ne prend pas en charge l’amplificateur d’origine. Pour la Mégane IV et le Koleos, certaines références SMARTY Trend indiquent par exemple une prise en charge de la caméra d’origine, mais pas de l’amplificateur d’origine. Un forum Talisman signale également qu’un modèle étudié n’était pas compatible avec le système Bose des finitions Initiale Paris. ^Réf.

Un autre retour du forum Talisman montre qu’un utilisateur ayant simplement raccordé le faisceau d’un écran Android n’obtenait aucune image. Cela confirme qu’un connecteur qui entre physiquement dans la prise n’est pas une garantie de compatibilité : le type de radio, la version du R-Link, le câblage vidéo, le profil CAN et l’équipement audio doivent tous correspondre.

Le R-Link 2 a été proposé avec des écrans de 7 et 8,7 pouces. Sur les versions équipées, il centralise une partie importante des fonctions du véhicule. Les écrans Android adaptés doivent donc soit reproduire ces fonctions par le CANBUS, soit conserver certains modules Renault en fonctionnement derrière la nouvelle interface.

La Mégane IV restylée commercialisée à partir de l’été 2020 a introduit le système Easy Link avec un écran pouvant atteindre 9,3 pouces. Un kit annoncé uniquement pour une Mégane, un Talisman ou un Koleos de 2017 à 2019 ne doit donc pas être installé automatiquement sur une Mégane phase deux de 2020, même si la façade semble proche. Easy Link et R-Link 2 sont deux architectures différentes. ^Réf.

Identifier précisément la voiture avant la commande

L’année d’immatriculation ne suffit pas. Deux véhicules immatriculés la même année peuvent avoir des systèmes différents selon la date de fabrication, le pays, la finition ou les options. Avant toute commande, il est conseillé d’envoyer au vendeur plusieurs photos nettes : le tableau de bord complet, l’écran allumé, la page d’informations système, la commande de climatisation, les ports USB, la façade déposée si possible et les connecteurs arrière. Les vendeurs spécialisés demandent eux-mêmes une photo du tableau de bord afin de confirmer le produit adapté.

Les kits vendus pour ces voitures sont souvent classés en plusieurs niveaux : low level, medium level et high level. Un faisceau documenté pour la Mégane IV « low end » n’est pas identique à un faisceau annoncé pour Mégane IV, Talisman et Koleos en configuration moyenne ou haute. Les notices de faisceaux recommandent donc de comparer physiquement les prises du véhicule avec leurs schémas avant l’achat.

Pour connaître la version du R-Link 2, ouvrez le menu des informations système avant le démontage et photographiez les numéros affichés. Les premières versions du Talisman ont notamment été livrées avec différentes générations matérielles et logicielles ; certains premiers appareils peuvent prendre en charge Android Auto après une mise à niveau adaptée, mais pas nécessairement Apple CarPlay. Ce point est utile pour décider si un écran Android complet est réellement nécessaire ou si une amélioration du système Renault d’origine peut suffire.

La Mégane restylée à partir de l’été 2020 doit être traitée séparément. Renault a officiellement remplacé le R-Link par Easy Link sur cette phase. Le vendeur doit donc confirmer explicitement « compatible Easy Link » et non simplement « compatible Mégane IV 2016-2020 ».

Avant la commande, communiquez au vendeur les informations suivantes :

1. modèle, carrosserie et date de fabrication ;
2. conduite à gauche ou conduite à droite ;
3. radio simple, R-Link 2 ou Easy Link ;
4. écran horizontal ou vertical et taille de l’écran ;
5. climatisation manuelle, automatique ou bizone ;
6. système audio standard, Arkamys ou Bose ;
7. caméra arrière d’origine, caméra panoramique ou absence de caméra ;
8. radars avant et arrière ;
9. présence du Multi-Sense ;
10. présence de sièges chauffants, ventilés, massants ou à mémoire ;
11. photos des connecteurs ;
12. version logicielle du système Renault.

Demandez ensuite une confirmation écrite de la conservation de chaque équipement. Une affirmation générale telle que « toutes les fonctions d’origine sont conservées » est insuffisante, car même les fabricants indiquent que les fonctions peuvent varier selon les années et les configurations. ^Réf.

Choisir le bon autoradio et le bon faisceau

Un kit complet doit normalement contenir l’écran vertical, la façade adaptée, le faisceau principal, le boîtier CANBUS, l’adaptateur d’antenne radio, l’antenne GPS, les rallonges USB, les câbles RCA, un microphone externe et, pour les versions compatibles, les adaptateurs de caméra ou d’amplificateur. Les kits Tradetec et les notices de faisceaux dédiés mentionnent notamment le CANBUS, l’antenne GPS, les rallonges USB et les câbles d’alimentation nécessaires à l’installation.

Pour une utilisation durable, une configuration comportant au moins 4 Go de mémoire vive et 64 Go de stockage représente aujourd’hui un choix raisonnable. Les appareils disponibles pour ces Renault sont généralement proposés en 4, 6 ou 8 Go de mémoire vive. Une mémoire plus élevée facilite l’utilisation simultanée de la navigation, de CarPlay ou Android Auto, de la musique et des services Google. Les appareils de 2 Go existent toujours, mais ils sont davantage exposés aux ralentissements lorsque plusieurs applications fonctionnent en même temps. Les références actuelles proposées pour ces véhicules commencent fréquemment à 4 Go et montent jusqu’à 8 Go. ^Réf.

Le nom de la version Android ne doit pas être votre seul critère. Deux appareils présentés comme « Android 13 » ou « Android 14 » peuvent utiliser des processeurs, des composants audio et des modules CANBUS très différents. Les éléments les plus importants sont la plateforme matérielle, le processeur, la mémoire réelle, le fabricant du CANBUS, la qualité du support technique et la disponibilité du micrologiciel exact. Les appareils cités dans la recherche utilisent notamment des plateformes UIS7862S, Snapdragon 665, TS18 ou d’autres architectures Cortex.

Le boîtier CANBUS doit être considéré comme une pièce essentielle du kit, et non comme un simple accessoire. Il fournit ou traduit généralement les informations ACC, marche arrière, éclairage, frein de stationnement, commandes au volant et données de climatisation. Un CANBUS prévu pour une Mégane de niveau d’équipement inférieur peut allumer l’autoradio sans pour autant faire fonctionner la climatisation ou les touches du volant sur une version R-Link 2. ^Réf.

Pour une voiture équipée du système Bose, n’achetez pas avant d’avoir reçu une confirmation précise sur le cheminement du son. Il faut savoir si l’écran :

• pilote directement les haut-parleurs ;
• fournit des sorties RCA bas niveau vers l’amplificateur Bose ;
• possède un fil AMP-CON, AMP, REMOTE ou ANT-CONT pour réveiller l’amplificateur ;
• utilise un adaptateur numérique ou analogique spécifique ;
• conserve le module audio Renault d’origine.

Cette précaution est indispensable, car certains produits pour Mégane IV et Koleos annoncent clairement qu’ils ne prennent pas en charge l’amplificateur d’origine, tandis qu’un retour de forum Talisman signale aussi l’exclusion du Bose sur un modèle particulier. ^Réf.

Pour une caméra d’origine, vérifiez si le kit contient un adaptateur vidéo spécifique. Le CANBUS peut signaler que la marche arrière est engagée, mais il ne convertit pas automatiquement tous les formats vidéo. La caméra peut avoir besoin d’une alimentation adaptée, d’un convertisseur ou d’une interface dédiée. Les fabricants annoncent parfois la compatibilité avec la caméra OEM, mais précisent que cette compatibilité dépend de la configuration du véhicule.

Pour un Koleos équipé d’une vision panoramique, une simple entrée RCA « CAM-IN » ne garantit pas la conservation des différentes vues. Le vendeur doit confirmer la reprise de l’unité de contrôle panoramique, le déclenchement par la touche d’origine et l’affichage des vues avant, arrière et latérales. Une entrée caméra universelle est principalement destinée à une caméra arrière analogique aftermarket.

Préparer la voiture et le matériel

Préparez des leviers de garniture en plastique, un assortiment de tournevis Torx, une douille de 10 mm pour la batterie, un petit cliquet, une lampe, du ruban textile automobile, des colliers, des étiquettes, un multimètre et un récipient pour les vis. Sur la Mégane IV, certaines installations nécessitent le démontage d’une partie importante du tunnel central, ce qui explique pourquoi plusieurs professionnels considèrent cette opération comme plus complexe qu’un simple remplacement de façade.

Avant de débrancher quoi que ce soit, photographiez les menus importants du R-Link, la balance audio, les profils, les stations enregistrées et les réglages Multi-Sense. Ouvrez également les vitres et assurez-vous que le coffre reste accessible si la batterie y est placée.

Coupez le contact, éloignez la carte mains libres et attendez la mise en veille des calculateurs. Débranchez ensuite la borne négative de la batterie. Renault avertit qu’un branchement incorrect d’un accessoire électrique peut endommager l’installation électrique ou les organes qui y sont connectés. Une personne ne maîtrisant pas les circuits automobiles ou le diagnostic CAN doit faire contrôler le montage par un professionnel. ^Réf.

Ne mettez pas le contact lorsqu’un panneau contenant un voyant d’airbag passager, un bouton de warning ou un équipement de sécurité est débranché. Un défaut peut être enregistré dans le calculateur et nécessiter ensuite un outil de diagnostic pour être effacé.

Déballez le kit sur une table avant de démonter la voiture. Identifiez chaque connecteur et réalisez un montage à blanc. Le câblage est généralement organisé de la manière suivante :

Connecteur Renault d’origine
            │
            ▼
Faisceau adaptateur en dérivation
            │
            ├── Boîtier CANBUS
            ├── Alimentation de l’écran Android
            ├── Haut-parleurs ou sorties RCA
            ├── Entrée caméra
            ├── Antenne radio
            ├── USB
            └── Signaux accessoires

Ne supposez pas que tous les connecteurs inutilisés doivent obligatoirement être branchés. Un faisceau peut être commun à plusieurs véhicules et comporter des prises optionnelles. En revanche, ne laissez jamais de côté un connecteur provenant du véhicule sans avoir déterminé sa fonction. Un connecteur Renault oublié peut correspondre au microphone, au module USB, au panneau de climatisation, au warning, au témoin d’airbag ou à une commande CAN.

Installer l’autoradio pas à pas

La séquence exacte des clips et des vis varie entre la Mégane IV, le Talisman et le Koleos. La notice propre au produit doit toujours rester prioritaire. La procédure suivante présente la méthode commune la plus sûre.

Préparer et protéger l’habitacle

Placez le levier de vitesses de manière à dégager la console, protégez les surfaces brillantes et les bords de la façade avec un tissu ou du ruban de masquage. Utilisez uniquement des outils en plastique sur les garnitures visibles.

Déposer les garnitures progressivement

Commencez par les caches latéraux et les éléments entourant le panneau central. Ne tirez pas fortement sur une garniture qui résiste : recherchez une vis cachée ou un clip encore engagé. Sur certaines Mégane IV, l’accès à l’unité demande de dégager une partie du tunnel central et pas seulement l’encadrement de l’écran.

Débrancher les boutons avec précaution

Déconnectez le warning, les commandes physiques, le panneau inférieur et les autres prises uniquement après avoir repéré leur position. Prenez une photo de chaque connecteur avant son retrait.

Retirer l’écran et l’unité d’origine

Dévissez le support et sortez l’ensemble sans tirer sur le faisceau. Selon la configuration, l’écran visible et le module radio ou R-Link peuvent être deux éléments distincts. Certains kits remplacent seulement la façade et l’affichage, alors que d’autres remplacent aussi la partie radio. Ne jetez et ne modifiez aucune pièce Renault avant d’avoir entièrement testé le nouvel équipement.

Transférer les éléments demandés par le fabricant

Certains écrans exigent de récupérer les conduits d’aération, les clips, les supports métalliques, le bouton warning ou une partie du panneau de climatisation d’origine. Effectuez le transfert sur une surface protégée et serrez les vis sans forcer dans le plastique.

Brancher le faisceau principal

Raccordez le connecteur Renault au faisceau fourni, puis le faisceau à l’autoradio Android. Les kits réellement dédiés utilisent normalement des connecteurs en dérivation et ne nécessitent pas de couper les fils d’origine. Des fabricants présentent ces installations comme « pin-to-pin » ou « plug-and-play », mais précisent que la compatibilité des fonctions varie selon le véhicule. ^Réf.

Raccorder le CANBUS

Branchez le petit boîtier CAN dans le connecteur exact du faisceau. Vérifiez le sens et le verrouillage. Certains boîtiers possèdent plusieurs prises identiques en apparence ; seule celle indiquée sur le schéma doit être utilisée.

Raccorder l’audio

Sur une voiture sans amplificateur séparé, le faisceau peut alimenter directement les haut-parleurs. Sur une version Bose ou amplifiée, raccordez les sorties RCA, le fil de commande d’amplificateur et l’adaptateur spécifique prévu. Ne branchez pas les sorties haut-parleur amplifiées de l’autoradio directement sur des entrées RCA bas niveau.

Raccorder l’antenne radio

Utilisez l’adaptateur fourni et vérifiez si l’antenne active a besoin d’une alimentation par le fil bleu ANT, AUTO ANT ou AMP-CON. Une radio qui capte correctement moteur éteint mais très mal après remontage peut révéler l’absence d’alimentation de l’amplificateur d’antenne.

Installer les antennes GPS et mobiles

Placez l’antenne GPS sous la partie supérieure non métallique du tableau de bord, face active orientée vers le pare-brise. Ne l’enfermez pas sous une traverse métallique. L’antenne 4G doit aussi être éloignée des masses métalliques et des gros faisceaux électriques.

Installer le microphone

Positionnez le microphone externe près du conducteur, généralement vers le montant de pare-brise ou le plafonnier. Faites passer le câble sans le placer devant un airbag rideau. Un microphone placé près d’une bouche de ventilation provoque souvent du souffle pendant les appels.

Installer les rallonges USB

Faites arriver au moins un port USB dans la boîte à gants ou la console. Même si vous utilisez CarPlay sans fil, le port reste utile pour les mises à jour, le diagnostic, la recharge et une connexion de secours.

Raccorder la caméra

Une caméra aftermarket se branche généralement sur CAM-IN, REAR CAM ou CVBS-IN. Le signal de marche arrière peut venir du CANBUS ou d’un fil REVERSE/BACK. N’ajoutez pas un second signal 12 V si le faisceau CAN fournit déjà correctement la commande. Pour une caméra OEM ou panoramique, utilisez uniquement l’interface annoncée compatible.

Réaliser un premier démarrage avant le remontage

Rebranchez les boutons indispensables, reconnectez la batterie et mettez le contact. Ne fixez pas encore l’écran. Vérifiez l’affichage, la réaction au démarrage et l’absence de message d’erreur.

Immobiliser le câblage

Une fois les tests terminés, enveloppez les connecteurs pouvant vibrer avec du ruban textile et fixez les faisceaux sans les pincer. Ne placez pas le boîtier CAN ou les connecteurs contre un conduit de chauffage ou une partie mobile.

Remonter sans forcer

Présentez la façade, vérifiez que les câbles ne la repoussent pas, puis remettez les vis et les clips. Une façade qui ne s’aligne pas correctement indique souvent un faisceau coincé derrière l’écran.

Configurer et conserver les fonctions d’origine

Lors du premier démarrage, ouvrez les réglages usine de l’autoradio et sélectionnez le fabricant du boîtier CANBUS, la marque Renault, le modèle et le niveau de système correspondant. Les intitulés varient : Mégane, Mégane IV, Talisman, Koleos, Samsung SM6, low configuration, high configuration, R-Link ou autre. Ne modifiez pas plusieurs paramètres simultanément ; changez un seul réglage, redémarrez puis testez.

Un boîtier CAN correctement reconnu doit permettre au minimum l’allumage et l’extinction avec le véhicule, l’éclairage de nuit, les commandes au volant et le déclenchement de la marche arrière. Selon le kit, il peut également reprendre la climatisation, les radars, les informations de portes et les réglages de la voiture. ^Réf.

Climatisation

Vérifiez la température gauche et droite, la vitesse du ventilateur, le mode automatique, le dégivrage, la recirculation et l’orientation de l’air. Certains montages conservent des boutons physiques en plus de l’affichage tactile ; d’autres déplacent presque toutes les commandes sur l’écran. Des installations documentées sur Mégane IV montrent que le CANBUS peut transmettre l’affichage et le contrôle de la climatisation, mais uniquement avec l’interface appropriée.

Commandes au volant

Si elles ne fonctionnent pas, commencez par vérifier le profil CANBUS. Sur une commande numérique Renault, l’apprentissage manuel KEY1/KEY2 n’est généralement pas la première solution : les touches doivent être traduites par le CAN. Certains appareils permettent ensuite de personnaliser les appuis courts et longs. ^Réf.

Réglages du véhicule et Multi-Sense

Contrôlez les modes de conduite, l’éclairage d’ambiance, les aides au stationnement, le verrouillage automatique, les avertissements sonores et les paramètres d’assistance. Le R-Link 2 d’origine donne accès à de nombreuses fonctions véhicule ; un écran de remplacement qui n’émule pas correctement ces menus peut rendre certains réglages inaccessibles.

Système Bose

Testez chaque porte, le haut-parleur central et le caisson. Si aucun son ne sort, ne modifiez pas immédiatement le câblage Renault : vérifiez le fil de réveil de l’amplificateur, le menu « external amplifier », les RCA et la compatibilité déclarée du kit. L’incompatibilité Bose est suffisamment fréquente pour être expressément signalée dans certaines fiches produit et discussions de propriétaires. ^Réf.

Caméra arrière

Sélectionnez OEM camera pour une caméra d’origine et aftermarket camera pour une caméra ajoutée. Choisissez ensuite le format réellement utilisé : CVBS, AHD 720p ou AHD 1080p. Une mauvaise sélection peut produire un écran noir, des couleurs instables ou une image qui défile. Les autoradios actuels peuvent accepter plusieurs formats, mais cette compatibilité dépend du matériel.

Caméra panoramique

Testez le passage automatique en marche arrière, le bouton de changement de vue et les lignes dynamiques. Vérifiez aussi si l’affichage avant apparaît après avoir quitté la marche arrière. Si seule la vue arrière est disponible, le module ne récupère probablement pas entièrement le système panoramique d’origine.

Radars

Contrôlez séparément le son et le graphique. Il est possible d’avoir les bips sans représentation visuelle ou le graphique sans les bips, car ces deux informations peuvent emprunter des chemins différents.

Radio FM

Testez plusieurs stations, le RDS et le maintien de la réception moteur démarré. Une réception très inférieure à celle de l’autoradio Renault provient souvent de l’adaptateur d’antenne, de l’alimentation de l’antenne active ou de la qualité du tuner de l’écran.

Apple CarPlay

Pour la première connexion, activez Siri, le Bluetooth et le Wi-Fi de l’iPhone. Apple recommande, en cas de problème, d’essayer un autre câble ou un autre port USB, de vérifier le Wi-Fi et le Bluetooth pour une connexion sans fil, puis de supprimer et recréer l’association CarPlay. ^Réf.

Android Auto

Utilisez un câble de données de qualité pour le premier test filaire. Pour Android Auto sans fil, le téléphone et l’autoradio doivent prendre en charge la projection sans fil et le Wi-Fi adapté ; Google indique notamment que la connexion sans fil dépend de la compatibilité du téléphone, du système et du Wi-Fi 5 GHz.

Diagnostiquer les problèmes et valider l’installation

Avant de remonter définitivement le tableau de bord, effectuez une fiche de contrôle complète :

1. démarrage et extinction automatiques ;
2. mise en veille après verrouillage ;
3. écran tactile et luminosité de nuit ;
4. commandes au volant ;
5. son sur chaque haut-parleur ;
6. radio FM et RDS ;
7. Bluetooth et microphone ;
8. CarPlay filaire et sans fil ;
9. Android Auto filaire et sans fil ;
10. GPS ;
11. climatisation complète ;
12. Multi-Sense et réglages du véhicule ;
13. radars avant et arrière ;
14. caméra arrière et vues panoramiques ;
15. USB d’origine ou rallonge USB ;
16. sièges chauffants, ventilés ou massants si leur commande dépend de l’écran ;
17. éclairage d’ambiance ;
18. absence de voyant ou de message d’erreur.

Laissez ensuite la voiture verrouillée suffisamment longtemps pour vérifier que l’écran et le boîtier CAN entrent réellement en veille. Un appareil qui reste chaud, maintient ses ports USB alimentés en permanence ou redémarre régulièrement peut indiquer un mauvais signal ACC et provoquer une décharge de la batterie.

La principale recommandation issue de cette recherche est de ne jamais vendre ou présenter ces écrans comme universellement « plug-and-play ». Le branchement physique peut être simple, mais l’intégration dépend de la version du R-Link ou d’Easy Link, du niveau du faisceau, de la climatisation, de la caméra et surtout du système Bose. Les fabricants eux-mêmes reconnaissent que les fonctions diffèrent selon les années et les configurations, tandis que les forums documentent des cas d’écran sans image et de Bose non pris en charge. ^Réf.

Pour une Mégane IV, un Talisman ou un Koleos correctement identifié, avec un kit réellement adapté et un CANBUS convenablement configuré, il est possible de conserver les commandes au volant, la climatisation, les radars, les informations du véhicule et la caméra, tout en ajoutant CarPlay, Android Auto et les applications Android. Les démonstrations et notices disponibles montrent que cette intégration fonctionne, mais elles confirment également que la compatibilité doit être validée équipement par équipement avant l’achat. ^Réf.

Important : les fonctions conservées varient selon l’année, la finition, le pays, la date de fabrication et les équipements montés en usine. En cas de doute sur le câblage, le CANBUS, l’amplificateur Bose, la caméra panoramique ou les systèmes de sécurité, faites contrôler l’installation par un professionnel.
