Comment installer un autoradio Android (CarPlay) sur MINI F-Series (F54–F57)

Option écran Android complet

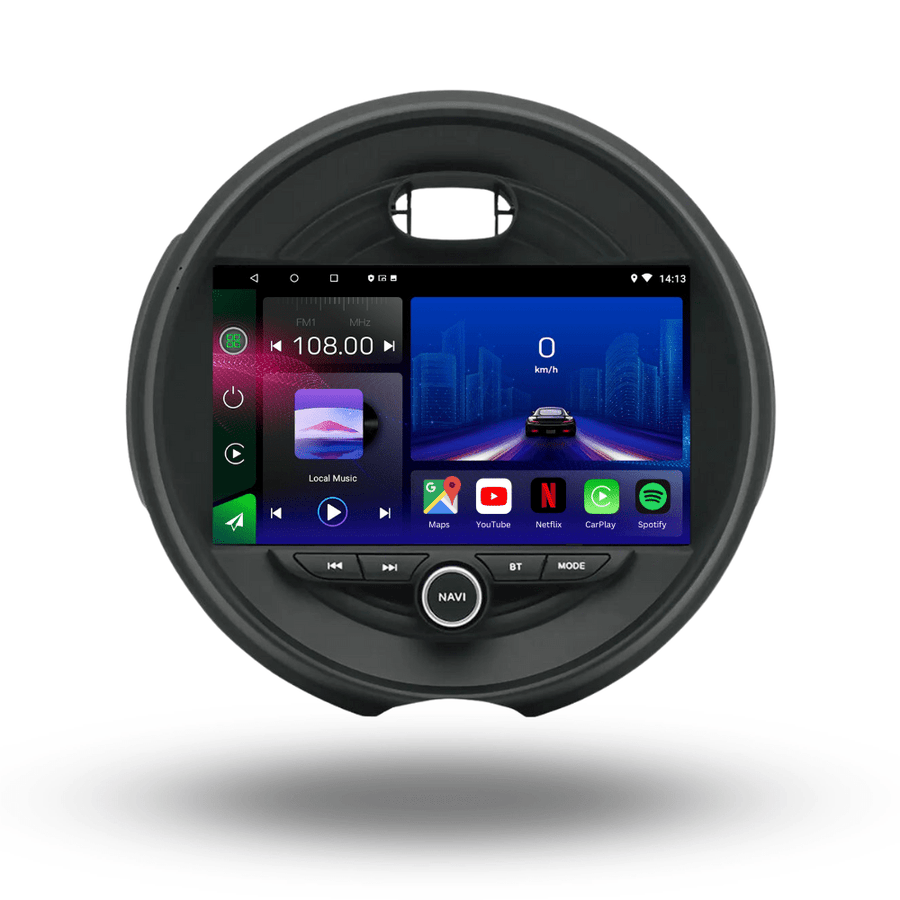

Modernisez votre MINI F55 ou F56 avec un écran Android 15

Pour les conducteurs qui souhaitent remplacer l’écran d’origine par une interface tactile plus moderne, TOP TAKTIL propose un autoradio Android conçu pour les MINI F55 et F56 de 2014 à 2019.

• Écran tactile HD 9 pouces
• Apple CarPlay et Android Auto
• GPS, Wi-Fi, Bluetooth et USB
• Commandes au volant compatibles

Voir l’écran compatible Vérifier ma compatibilité

Important : cette référence concerne les MINI F55/F56 de 2014 à 2019. Pour une F54, une F57 ou un équipement NBT/EVO différent, envoyez-nous une photo de l’écran allumé, du menu d’origine et de la commande iDrive avant de commander.

Ce guide complet détaille l’installation d’un module CarPlay/Android Auto sur les MINI Cooper F-Series (Clubman, 3- ou 5-portes, cabriolet) produites entre 2014 et 2024. Il compile les meilleures pratiques issues des manuels techniques et des retours d’expérience (forums, tutos, etc.). On y explique la différence entre module MMI (plug&play) et remplacement complet de l’écran, les vérifications préalables, le démontage du poste d’origine, le branchement des câbles (LVDS, fibre, antenne Wi-Fi, USB), les réglages DIP, l’activation de CarPlay/Android Auto et les astuces de dépannage.

1. Choix du système : module MMI vs écran Android

Deux approches principales existent pour ajouter CarPlay sur MINI F-Series :

• Module MMI (boîtier plug-and-play) : on installe un boîtier dédié derrière l’écran d’origine. Ce boîtier se connecte au câble LVDS, au faisceau d’alimentation et parfois à la fibre MOST. Avantages : toutes les fonctions d’origine (caméra de recul, télémétrie, commandes au volant, caméra 360°, etc.) sont préservées, aucune modification majeure du système. De nombreux installateurs et forums recommandent ce choix fiable. Par exemple, l’Andream MMI ou les kits RoadTop s’insèrent derrière le tableau de bord et permettent la lecture CarPlay/Android Auto en conservant la télécommande iDrive ou les boutons au volant.

• Écran Android de remplacement : on retire l’écran d’origine et on le remplace par un nouveau “Headunit” Android tactile (souvent 9” ou 10”). Avantages : grand écran tactile plus moderne. Inconvénients : installation plus complexe (façade spécifique, adaptateurs, bridage des fonctions OEM). Cette option peut être intéressante si votre système d’origine est très basique (ex. écran 6,5″ sans iDrive) et que vous voulez absolument le tactile. Cependant, elle implique souvent de coder le véhicule et peut couper des fonctionnalités d’origine (capteurs, affichages instruments).

En pratique : Sur F54–F57 équipées des systèmes de 2016+ (EVO tactile) ou 2014–2017 (NBT), le plus sûr reste le module MMI. Il suffit alors de vérifier la compatibilité (voir §2) et de brancher le boîtier plug-and-play. Cela évite le surcoût et les risques d’erreurs liés à l’écran complet.

À retenir : pour une MINI avec iDrive (système NBT/EVO), privilégier un kit CarPlay « plug‑and‑play » (module MMI). Les écrans complets sont utilisés surtout sur les versions “entry” ou pour étendre l’écran.

2. Compatibilité du système d’origine

Avant d’acheter un module CarPlay ou un nouvel écran, il faut identifier le système d’infodivertissement d’origine :

• NBT (2014–2017) : présente souvent un écran rond central 6,5″ ou 8,8″ non tactile (menu avec icônes BMW). Compatible avec les kits CarPlay MMI prévus NBT.
• EVO (2016–2024) : écran 6,5″ ou 8,8″ tactile (interface MINI tactile). Le kit CarPlay doit être prévu pour EVO : il fonctionne seulement si l’écran tactile est présent (6,5″ tactile). Les écrans EVO non tactiles (6,5″ à 5 icônes) ne sont pas compatibles avec ces kits.
• CIC et autres : Ne sont pas traités ici (ports 2004–2013).

En cas de doute, comparez la photo de votre tableau de bord avec les exemples. Les tutoriels recommandent de communiquer au vendeur des photos de l’écran et du menu pour confirmer la compatibilité.

Exemple : un F56 2015 équipé de la “Lunette” nav (écran 6,5″ NBT) pourra recevoir un kit MMI NBT sans codage complexe. Un F56 2018 à écran tactile EVO 6,5″ est aussi compatible, mais un modèle avec écran EVO 6,5″ non tactile (5 icônes) ne le sera pas.

3. Matériel et outillage

3.1 Ce que doit contenir le kit CarPlay

Un kit complet CarPlay pour MINI F-Series inclut typiquement :

• Le module CarPlay/Android Auto (boîtier MMI),
• Un câble LVDS vidéo (spécifique MINI),
• Un faisceau d’alimentation CAN‑Bus (connecteur Quadlock, +12V, Masse, etc.),
• Une antenne Wi-Fi déportée (pour la connexion sans fil),
• Un câble USB de connexion (pour CarPlay filaire ou mises à jour).
• Eventuellement, un fil Audio GND (pour corriger certains bruits audio).

Tous ces éléments sont généralement fournis dans les kits « plug‑and‑play » du commerce. Par exemple, le guide CarplayABC NBT énumère précisément : module CarPlay, câble LVDS, faisceau d’alim, antenne Wi-Fi, câble USB. Il est conseillé de vérifier la présence de chaque élément à l’ouverture du colis.

3.2 Outils nécessaires

Pour l’installation, prévoyez au minimum :

• Un tournevis Torx T20 (vis de fixation de l’écran).
• Des outils de dépose plastique (spatules) pour éviter d’abîmer les plastiques.
• Un petit tournevis plat pour déclipser certains caches.
• Un multimètre (optionnel) pour vérifier +12V, Masse, fil marche-arrière, etc.
• Du ruban isolant et des colliers (serflex) pour sécuriser les câbles.

Cette préparation évite de renoncer en cours de route par manque d’outil.

4. Dépose de l’écran d’origine

4.1 Sécurité électrique

Avant toute manipulation : couper le contact et débrancher la batterie (borne –). Cela évite les courts-circuits et sécurise le système. On remontera la batterie pour tester le module plus tard.

4.2 Retrait de la lunette décorative

• Sur F54 (Clubman) comme sur F55/56/57, la lunette ronde qui entoure l’écran se déclipse en la faisant tourner légèrement dans le sens contraire des aiguilles d’une montre, puis en tirant. Tenez-la fermement des deux mains, il ne faut pas tirer brutalement pour ne pas casser les clips.
• Cette méthode de rotation est cruciale, surtout sur F54 : un conseil avisé remarque qu’il faut vraiment tourner le cerclage, et non le tirer, sous peine de dégâts.

4.3 Dépose des aérateurs latéraux (EVO)

• Sur les versions EVO (F54-F60), il faut aussi retirer les aérateurs latéraux encadrant l’écran. Il suffit de tirer doucement (ou à la spatule) en les basculant vers soi – ils sont clipsés sur le haut. L’atelier CarplayABC décrit bien cette étape pour EVO.

4.4 Dévisser l’écran

• Sous la lunette, en bas de l’écran, deux vis Torx T20 fixent l’écran au tableau de bord. Dévisser ces deux vis.
• L’écran peut alors être tiré vers l’avant pour le dégager. Derrière, débrancher soigneusement :
  • Le câble LVDS vidéo (grand connecteur rose/violet) – c’est le câble d’écran.
  • Le câble d’alimentation principal (connecteur Quadlock) – pour le module MMI.
  • La ou les fibre(s) optiques MOST (si présentes) – retenir les boucles et les remettre par la suite.
  • Tout connecteur d’antenne (GPS, radio) ou accessoire visible.

Prendre en photo les branchements aide au cas où. Ainsi, on sait où chaque fiche doit revenir.

5. Branchement du module CarPlay (MMI)

5.1 Connexion LVDS et alimentation

1. Câble LVDS : branchez le câble d’écran d’origine (rose/magenta) sur la prise “LVDS IN” du module. Branchez le câble LVDS fourni avec le kit sur la prise “LVDS OUT” du module, et reliez son extrémité à l’écran. En résumé :

   • Fil rose d’origine → LVDS IN du module,
   • Fil violet du module → écran.
     Vérifiez que chaque connexion LVDS est bien enclenchée. C’est une source fréquente d’écran noir sinon.

2. Alimentation + vidéo : connectez le faisceau d’alimentation du module. Le gros connecteur “IN” du module (issus du faisceau) reçoit le connecteur du faisceau de la voiture (Quadlock). Le “OUT” (sortie) du module renvoie ensuite vers le poste d’origine (hauts-parleurs, alimentations). Reliez aussi la fibre optique si votre kit la propose (prenez l’adaptateur MOST à la place du branchement direct, comme indiqué dans la notice).

3. Antenne Wi-Fi : fixez l’antenne Wi-Fi sur le module (souvent prise SMA). Positionnez-la dans l’habitacle (pas sous métal) pour une bonne réception.

4. Autres câbles : remettez le câble GPS si le nouvel autoradio en possède un dédié. Branchez le câble USB via le faisceau pour l’accès futur. Installez le micro externe (la plupart des modules utilisent un micro dédié, souvent à fixer au pare-soleil).

5.2 Réglage des interrupteurs DIP

Le module MMI comporte des switches DIP pour régler la résolution et le format vidéo selon votre écran. Les kits vendus incluent un petit tableau de correspondance DIP/cas de figure. Il est essentiel de bien les régler :

• Par défaut, coupez l’alimentation avant de toucher aux DIP (éviter les changements à froid).
• Reportez-vous au tableau fourni pour 6,5″ ou 8,8″ selon votre écran (par exemple, on trouve souvent pour 6,5″ position “1+2 ON” et pour 8,8″ “1+2+3 ON”).
• Une LED sur le module (ou l’interface) peut confirmer la reconnaissance.
• En cas de doute : après branchement, si l’écran reste noir ou affiche des artefacts (miroir, clignotement), coupez le contact, corrigez les DIP puis redémarrez.

Astuce forum: plusieurs témoignages insistent sur ce point : un écran qui ne s’allume souvent signifie simplement un câble LVDS mal enclenché ou des DIP mal configurés. Toujours vérifier ces réglages en priorité.

5.3 Liaison Audio GND (optionnel)

Les kits CarPlay incluent parfois un fil “Audio GND”. Il n’est pas obligatoire, mais permet d’éliminer des parasites audio : si, après montage, on constate un “buzz” ou des grésillements, on raccorde ce fil à la terre du module audio (sur une masse stable). Sinon, cette étape peut être ignorée.

6. Premier test et configuration

Une fois tout connecté, on effectue le test avant remontage :

1. Remettre la batterie et démarrer le véhicule (contact). L’écran d’origine devrait s’allumer.
2. Activation CarPlay/AA : presser longuement (~3–5 s) le bouton MENU (bouton central iDrive). Cela bascule l’écran sur l’interface CarPlay/Android Auto. Si elle n’apparaît pas, vérifier DIP et câbles.
3. Connexion sans fil : activer Wi-Fi et Bluetooth sur le smartphone. Couplez l’iPhone/Android au module CarPlay (via la LED du module ou les paramètres Bluetooth). Après appairage, CarPlay se lance automatiquement. Important : il faut installer l’application Android Auto sur l’Android pour que tout fonctionne.
4. Tests fonctionnels : tester le son (via source AUX ou USB selon config), la caméra de recul (mettre la marche-arrière pour déclencher l’image), les commandes au volant (réglages de volume/piste), et le joystick iDrive (pour naviguer dans CarPlay). Un test complet vaut mieux que de remonter l’ensemble et d’avoir à redémonter.

Note : D’après CarplayABC, on doit pouvoir basculer librement entre l’interface d’origine et CarPlay en retenant de nouveau MENU. Ainsi, l’ancien système BMW reste intact.

7. Dépannage des problèmes courants

Les guides et forums listent plusieurs problèmes typiques et leurs solutions :

• Écran noir après installation : vérifier les branchements LVDS et les réglages DIP. Selon la FAQ, « No display : Check LVDS cable connections » et « Black screen : Verify DIP switch settings ». Autrement dit, débrancher l’alimentation, vérifier que le câble rose d’origine est bien sur “LVDS IN” et celui du module sur “LVDS OUT”, et que les DIP correspondent à la taille d’écran.

• Image scintillante ou partielle : souvent la résolution ne correspond pas au format d’écran. Re-vérifier les interrupteurs DIP et la polarité des câbles LVDS.

• Pas de son (ou son faible) : s’assurer que la source audio de la Mini est sur AUX ou USB, déconnecter l’ancien téléphone Bluetooth (pour privilégier celui de CarPlay). Vérifier la connexion de la fibre optique MOST (si présente) : sur certaines Mini, l’audio haute fidélité passe par la fibre. Enfin, en dernier recours, brancher le fil Audio GND optionnel comme indiqué.

• CarPlay sans fil qui ne se connecte pas : vérifier que le Wi-Fi et Bluetooth du téléphone sont activés, que l’appli CarPlay/Android Auto est installée, et qu’on a bien laissé le module en mode appairage. Redémarrer le module ou le téléphone peut aider.

• Commandes au volant inopérantes : pour un module MMI, les commandes restent généralement intégrées via le bus CAN, il n’y a pas d’apprentissage à refaire. Si elles ne marchent pas, re-vérifier l’interface CAN fournie (adaptateur) et le profil mini dans les réglages du module (voir notice). En pratique, les kits réputés comme RoadTop ou Andream MMI conservent les boutons au volant.

En résumé, avant de refermer, reprendre la check-list : est-ce que le menu CarPlay s’affiche, le son passe, la caméra marche, le GPS fixe bien, etc. Si oui, tout est bon. Si non, reprendre étapes branchement et DIP.

8. Montage final du module

Lorsque tout est validé :

• Placez le module CarPlay dans le tableau de bord, généralement derrière l’unité principale ou au-dessus de la boîte à gants. Par exemple, CarplayABC recommande l’espace libre au-dessus de la boîte à gants (côté passager) pour y loger le module et les câbles.
• Fixez-le solidement (colles double-face ou zips) en évitant tout frottement ou blocage de câble. Veillez à ne pas isoler complètement le module dans une boîte fermée : il chauffe un peu en usage normal (c’est prévu). Laisser un peu d’air autour pour dissipation (ne pas envelopper de mousse épaisse).
• Orientez l’antenne Wi-Fi sans obstacle métallique devant elle.
• Rangez proprement les câbles et laissez le câble USB accessible (idéalement acheminé dans la boîte à gants) pour brancher un filaire ou faire des mises à jour futures.

Enfin, revissez l’écran et replacez la lunette et les aérateurs. Rappel : lors de la repose, revisser à fond (pas de jeu) pour ne pas entendre de vibration.

9. Conseils et astuces issues des forums

• Retrait de la lunette F54 : ne tirez pas ! Tenez la lunette en rotation (comme décrit ci-dessus).
• Prendre des photos : toujours photographier la connectique avant dépose. Cela aide à replacer les bonnes prises (GPS, radio, etc.).
• Chaleur du module : plusieurs utilisateurs notent qu’un boîtier MMI, s’il est coincé derrière l’écran, peut chauffer au point de provoquer des bugs. Si nécessaire, loger le module sous l’écran ou plus loin pour l’éloigner des sources de chaleur.
• Ordre de montage : brancher d’abord tous les câbles (patch lead, antenne, alim) avant de reconnecter la batterie, pour limiter les erreurs .
• Test en 3-2-1 : testez tout avant de tout fermer ! Le moindre problème non détecté peut nécessiter un redémontage fastidieux.
• Conservation des fonctionnalités : un bon kit CarPlay laisse le reste intact. La radio d’origine fonctionne toujours (on revient au système MINI via MENU). Les commandes au volant et le joystick iDrive fonctionnent sous CarPlay, comme avant.

10. Conclusion

En suivant ce guide étape par étape et les recommandations des experts du domaine, l’installation d’un module CarPlay sur une MINI F54–F57 peut se faire proprement en 1–2 heures. La clé du succès est de bien préparer (vérifier compatibilité, outils, câbles) et de tester à chaque phase (DIP, LVDS, audio, commandes).

Une fois terminé, le système CarPlay/Android Auto sera intégré de manière quasi-native : on pourra lancer CarPlay d’une pression longue sur MENU et revenir au système d’origine en faisant de même. Toutes les fonctions d’usine demeurent, y compris l’affichage de la caméra OEM, la navigation d’origine et les commandes au volant.

Grâce à un kit plug-and-play (ex. RoadTop, Andream, CarplayABC) et une installation soignée, la MINI devient moderne tout en préservant son âme d’origine. Bon montage et bon CarPlay ! 🚗

Sources : guides d’installation officiels et tutoriaux spécialisés (CarplayABC), expériences d’utilisateurs sur forums et Reddit.

Sources mentionnées dans le rapport fourni : guides d’installation et tutoriels spécialisés CarplayABC, retours d’expérience de forums et discussions Reddit. Les réglages DIP, les connecteurs et les fonctions conservées peuvent varier selon le fabricant du kit et l’équipement exact du véhicule.
