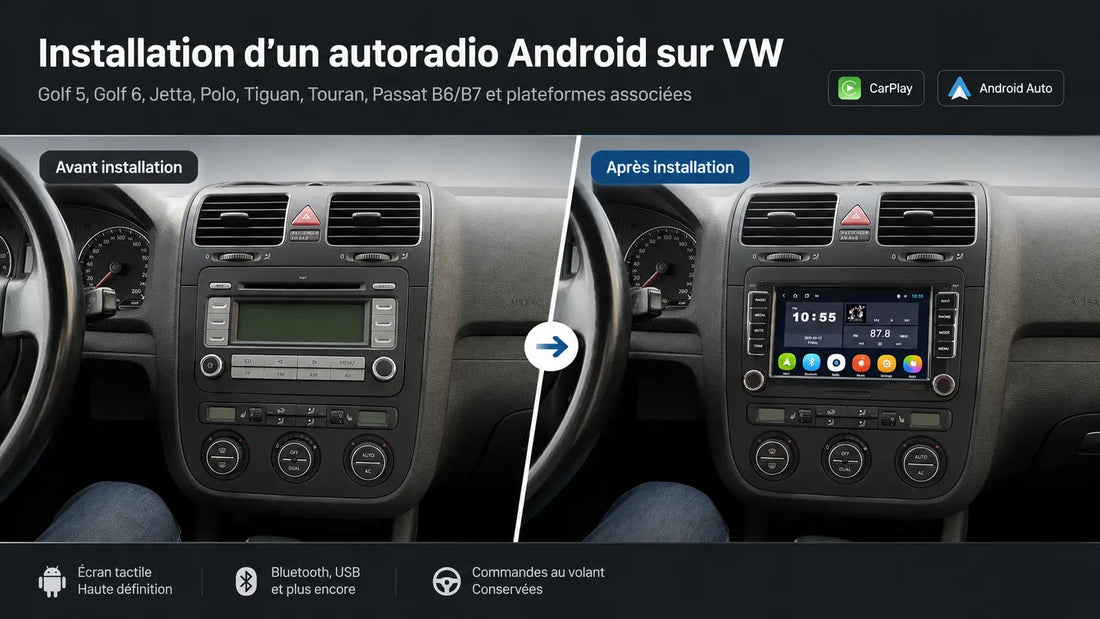

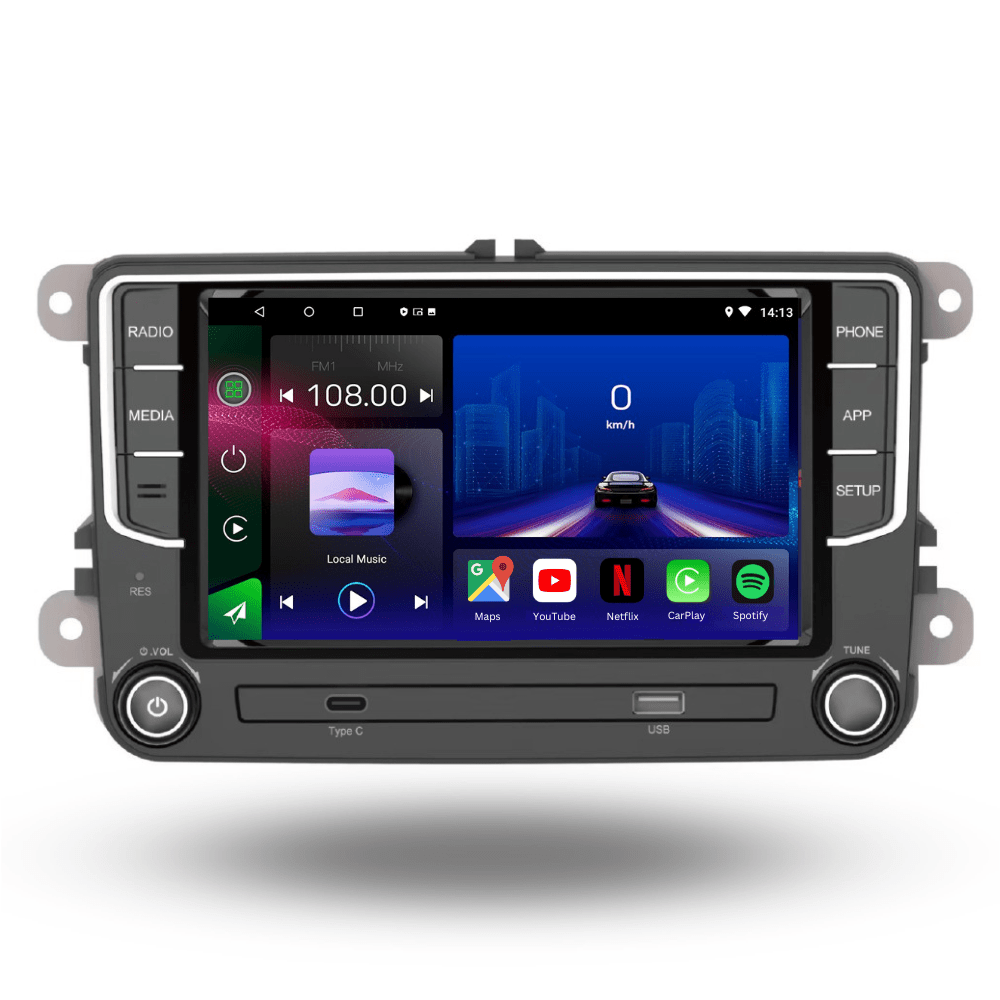

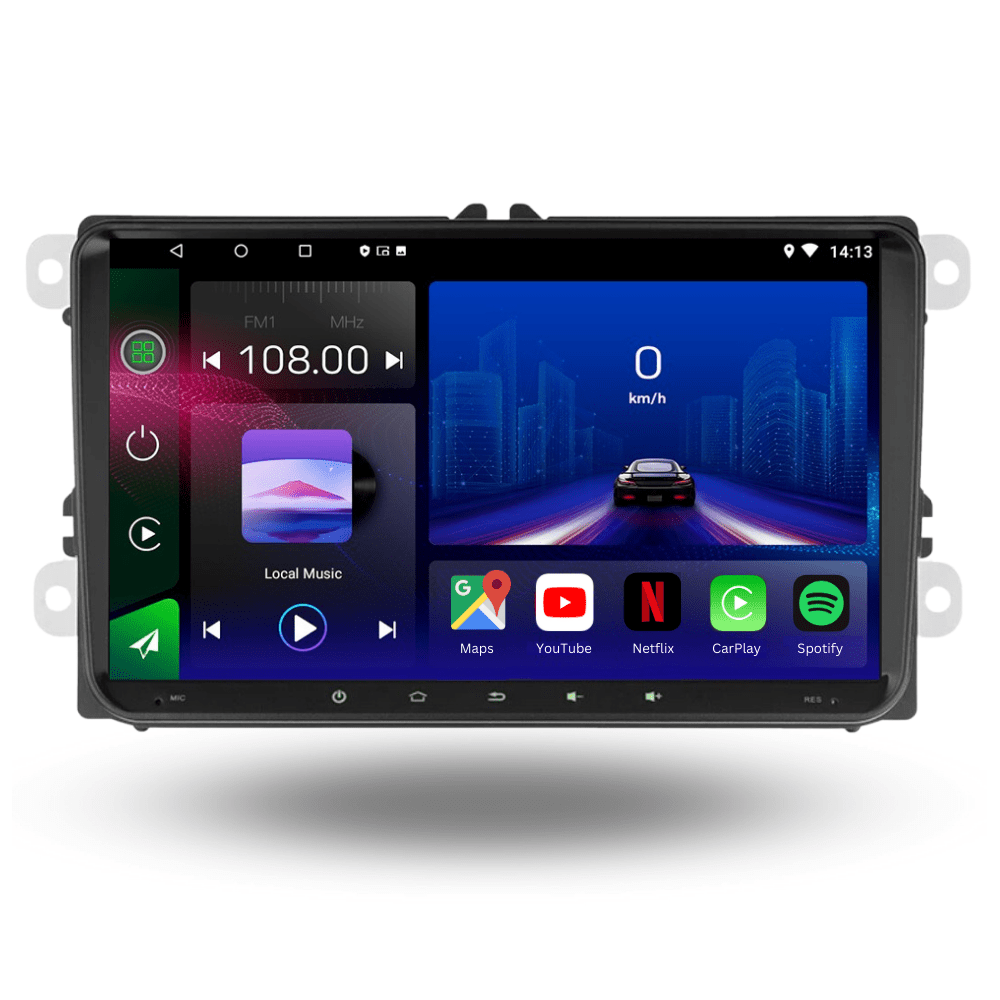

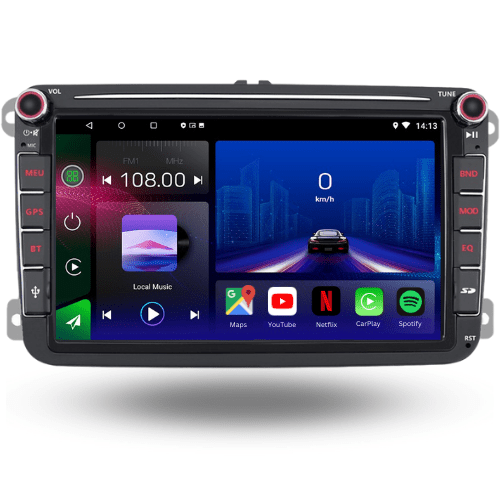

Comment installer un autoradio Android avec CarPlay et Android Auto sur Golf 5, Golf 6, Jetta, Polo, Tiguan, Touran et Passat

1. Pourquoi l’installation doit être traitée comme une intégration CAN-Bus complète

L’expérience de terrain et les documentations techniques convergent : sur les Volkswagen, Seat et Skoda de cette période, le montage n’est réellement simple que si l’on traite l’opération comme une intégration CAN-Bus complète et non comme un remplacement ISO. Les Golf 5 et 6, Jetta, Polo 6R, Tiguan, Touran, Passat B6/B7, Caddy, Scirocco, EOS, Sharan, Amarok et plusieurs cousines Seat/Skoda partagent très souvent une architecture Quadlock + Fakra.

Cette architecture implique régulièrement une interface de commandes au volant, des sorties ACC, reverse, VSS et illumination, un adaptateur d’antenne avec alimentation phantom et, selon le véhicule, un ordre de réveil pour l’amplificateur d’origine ou une interface de conservation des informations PDC et climatisation.

La compatibilité réelle dépend moins du simple nom du véhicule que de la combinaison année + radio d’origine + type de Quadlock + système audio + affichage de bord. Une voiture équipée d’un RCD300 ou RCD500 ne se traite pas forcément comme une version équipée d’un RCD310, RCD510, RNS315 ou RNS510. La présence de Dynaudio, d’un Sound System, d’un écran blanc ou rouge entre les compteurs ou d’un ancien CAN Gateway peut changer entièrement le faisceau requis.

2. Véhicules concernés et compatibilité générale

La logique décrite dans ce guide concerne principalement les véhicules VAG des générations utilisant les radios RCD/RNS et une connectique Quadlock. Les années restent indicatives : une transition de connecteur ou de poste d’origine peut apparaître au cours d’un même millésime.

Les catalogues Connects2 et InCarTec confirment cette compatibilité transversale. Certaines interfaces couvrent simultanément Golf Mk5/Mk6, Passat, Touran, Polo et Jetta, tandis que des références VAG étendent la logique aux Seat Altea, Leon Mk2, Toledo Mk3 et aux Skoda Octavia Mk2, Superb et Yeti. Cela confirme une réalité pratique : maîtriser les architectures VW de cette période permet de traiter une grande partie des Seat et Skoda basées sur la même plateforme électrique.

3. Identifier précisément la voiture avant de commander

3.1 Identifier la radio d’origine

Relevez la référence visuelle ou l’étiquette du poste : RCD200, RCD300, RCD310, RCD500, RCD510, RNS315, RNS510 ou MFD-2. Cette information aide à déterminer le type de Quadlock, l’antenne, les fonctions OEM et le faisceau d’intégration.

3.2 Ancien Quadlock 48 broches ou nouveau Quadlock 52 broches

La frontière technique se situe souvent entre générations de connecteurs plutôt qu’entre modèles de voitures. L’ancien Quadlock 48 broches est très courant sur les véhicules ciblés. Certaines variantes tardives utilisent un nouveau Quadlock 52 broches. L’année seule ne suffit donc pas : une photo de l’arrière du poste ou de la prise d’origine reste le moyen le plus fiable de confirmer l’adaptateur.

3.3 Simple Fakra ou double Fakra

Les postes RCD300, RCD500 et plusieurs systèmes RNS utilisent fréquemment un double Fakra. D’autres variantes utilisent un seul connecteur. Choisir un adaptateur uniquement selon le modèle de voiture peut conduire à une mauvaise réception ou à l’impossibilité physique de brancher l’antenne.

3.4 Système audio standard ou amplifié

Vérifiez la présence de logos Dynaudio, d’un Sound System Skoda, d’un amplificateur externe ou d’un système premium. Un système amplifié exige souvent une interface capable d’envoyer l’ordre de réveil CAN à l’amplificateur.

3.5 Affichage rouge ou blanc entre les compteurs

L’affichage disponible dans le combiné peut influencer la manière dont les informations de stationnement ou de climatisation sont conservées. Certaines interfaces gardent ces informations sur l’écran blanc du combiné sans les afficher sur le nouvel autoradio.

4. Pièces et adaptateurs nécessaires

Le premier achat décisif n’est pas l’écran Android, mais le kit d’intégration. Les fabricants spécialisés convergent vers la même composition : façade adaptée, interface CAN-Bus et commandes au volant, patch lead vers l’autoradio et adaptateur d’antenne Fakra avec alimentation phantom.

Exemples de familles d’interfaces citées dans la recherche

• Connects2 CTKVW18 : kit comprenant façade, adaptateur Fakra avec alimentation phantom, patch lead et interface de volant.
• Connects2 CTSVW002.2 : commandes au volant et sorties reverse, frein à main, illumination et speed pulse.
• InCarTec 49-VW-02 : commandes au volant, informations PDC/clim selon configuration et réveil de certains amplificateurs.
• InCarTec 29-CTUVW03 : InfoAdapter prévu pour afficher certaines informations de confort sur un poste compatible.

5. Procédure d’installation pas à pas

5.1 Outils et sécurité

• Leviers de garniture en plastique
• Tournevis et embouts Torx
• Clé pour la borne de batterie
• Ruban automobile en tissu
• Colliers de serrage
• Multimètre pour les diagnostics
• Chiffon pour protéger la console
• Photos des connecteurs avant démontage

1. Déclipsez la garniture autour de l’autoradio. Utilisez uniquement des leviers en plastique et progressez clip par clip. La procédure exacte varie selon le modèle, mais l’objectif est d’éviter les marques et la casse des attaches.
2. Retirez les vis Torx. La plupart des configurations utilisent quatre vis autour du poste. Soutenez l’unité en la faisant sortir.
3. Déverrouillez le Quadlock. Actionnez le levier du connecteur plutôt que de tirer sur les fils. Débranchez ensuite le simple ou double Fakra.
4. Comparez tous les connecteurs. Confirmez l’ancien ou le nouveau Quadlock, le nombre de Fakra et la présence éventuelle de modules additionnels.
5. Branchez le patch lead avant d’alimenter l’interface. Plusieurs interfaces Connects2 exigent cet ordre. Une alimentation prématurée peut empêcher l’initialisation des commandes au volant.
6. Connectez le faisceau CAN-Bus. Reliez le Quadlock du véhicule au faisceau, le boîtier CAN au connecteur prévu et le faisceau principal à l’autoradio. Évitez toute coupe du câblage d’origine lorsqu’un adaptateur correct existe.
7. Raccordez les commandes au volant. Sur beaucoup d’unités Android, le patch lead utilise SWC1, SWC2 et SWC GND plutôt qu’un jack 3,5 mm.
8. Installez l’adaptateur d’antenne. Branchez le Fakra simple ou double, puis reliez l’alimentation phantom à ANT, AMP, ANT REM ou Power Ant si elle n’est pas déjà injectée par l’interface.
9. Installez les accessoires. Fixez l’antenne GPS sous la partie supérieure du tableau de bord, placez le microphone près du montant ou du plafonnier, et faites sortir les USB dans la boîte à gants ou la console.
10. Raccordez la caméra. Branchez la vidéo sur CAM-IN et fournissez le signal reverse requis. Une caméra OEM peut nécessiter un adaptateur spécifique.
11. Faites un premier test complet. Rebranchez provisoirement la batterie, mettez le contact et contrôlez chaque fonction avant d’insérer définitivement l’écran.
12. Rangez les câbles sans les comprimer. Positionnez le boîtier CAN et le faisceau dans les espaces libres. Enveloppez les modules avec du ruban tissu afin d’éviter les vibrations.
13. Remontez la façade. Coupez le contact, revissez le poste et reclipsez les garnitures seulement après validation de la mise en veille.

6. Fonctions d’origine : ce que l’on conserve facilement et ce qui exige une interface avancée

La climatisation et le Park Pilot demandent une formulation précise. « Conserver les capteurs » peut signifier conserver uniquement les bips, conserver l’affichage dans le combiné blanc ou retrouver un visuel sur le nouvel écran Android. Ces trois niveaux ne demandent pas le même matériel.

7. Ancien CAN Gateway, autoradio qui reste allumé et batterie qui se vide

Le problème de décharge de batterie est particulièrement connu sur certaines Volkswagen antérieures à 2008. Un Gateway CAN ancien peut ne pas gérer correctement la mise en veille d’un poste plus récent ou d’un boîtier CAN mal adapté. Les symptômes sont un autoradio qui reste allumé après retrait de la clé, un module qui ne s’endort jamais ou une batterie faible après plusieurs heures ou plusieurs jours d’immobilisation.

Solutions propres, par ordre de préférence

1. Installer une interface CAN réellement compatible avec le véhicule et le nouvel autoradio.
2. Vérifier le profil CAN sélectionné dans les paramètres usine.
3. Mesurer la consommation de repos après fermeture et délai de mise en veille.
4. Mettre à niveau le CAN Gateway lorsque le véhicule utilise une version connue pour les problèmes de sommeil.
5. Utiliser un vrai + après contact comme solution de contournement uniquement si le schéma est maîtrisé et protégé correctement.

8. Dynaudio, Sound System et absence de son

Sur une version amplifiée, le nouvel autoradio peut démarrer, afficher ses menus, connecter le Bluetooth et rester totalement silencieux. Le défaut ne vient pas nécessairement de l’écran : l’amplificateur d’origine peut simplement ne pas avoir reçu son ordre d’allumage.

Certaines interfaces, comme les familles documentées par InCarTec, fournissent un CAN amplifier turn-on pour Dynaudio et certains Sound System Skoda. D’autres interfaces conservent les systèmes amplifiés uniquement sur des variantes précises. Vérifiez donc la compatibilité avec le système audio, et pas seulement avec le modèle de voiture.

Diagnostic rapide en cas d’absence de son

• Vérifier si le véhicule possède un amplificateur externe.
• Contrôler la sortie AMP.CONT ou le réveil CAN de l’interface.
• Vérifier que les sorties audio utilisées correspondent à l’entrée de l’amplificateur.
• Tester chaque haut-parleur et contrôler le réglage balance/fader.
• Confirmer que le faisceau n’est pas prévu uniquement pour un système non amplifié.

9. Caméra OEM, caméra ajoutée, PDC, climatisation, AUX et USB

Caméra de recul d’origine

La conservation d’une caméra OEM peut demander un câble spécifique VAG. La compatibilité dépend du type de Quadlock et du signal vidéo. Plusieurs adaptateurs exigent encore un signal reverse séparé pour déclencher l’affichage sur le poste Android.

Caméra ajoutée

Branchez le RCA sur CAM-IN et raccordez correctement l’alimentation et le signal de déclenchement. Un écran noir signifie souvent que l’entrée vidéo est correcte mais que le poste ne reçoit pas le signal reverse, ou que le format CVBS/AHD sélectionné ne correspond pas à la caméra.

Park Pilot et climatisation

Une interface standard peut conserver les informations uniquement sur l’afficheur blanc entre les compteurs. Pour les afficher sur le nouvel écran, une interface de type InfoAdapter est nécessaire, et l’autoradio doit accepter le protocole vidéo ou de données utilisé.

AUX et USB

Sur les anciennes générations, l’AUX intégré est souvent perdu après remplacement du poste. Les prises USB du nouvel autoradio deviennent alors la solution principale. Sur certaines variantes plus récentes, des adaptateurs permettent de conserver l’USB OEM.

Interférences DAB et accessoires USB

Des retours de terrain signalent que certains chargeurs USB de mauvaise qualité perturbent le DAB ou la radio. En cas de parasites, débranchez temporairement les accessoires USB et testez de nouveau avant d’accuser l’antenne ou le tuner.

10. Réglages CAN-Bus, commandes au volant et paramètres usine

Choisir le bon profil CAN

Dans les paramètres usine, sélectionnez le fabricant du boîtier CAN et le profil correspondant à la plateforme Volkswagen, Seat ou Skoda. Un mauvais profil peut supprimer les commandes au volant, empêcher l’affichage des portes, dérégler l’extinction ou bloquer les informations véhicule.

Codes de paramètres usine

Les codes changent selon le fabricant de la plateforme Android. Les valeurs 3368, 1617, 8317 et 8888 sont parfois rencontrées. N’utilisez que le code correspondant à votre appareil et photographiez les réglages d’origine avant toute modification.

Commandes au volant sur un autoradio Android

Le branchement peut utiliser SWC1, SWC2 et SWC GND. Après raccordement, ouvrez le menu d’apprentissage des touches, effacez la configuration existante, sélectionnez une fonction à l’écran puis appuyez sur le bouton correspondant du volant. Lorsque le boîtier CAN fournit déjà les commandes numériques, un apprentissage manuel peut être inutile.

CarPlay et Android Auto

Pour le mode sans fil, appairez d’abord le téléphone en Bluetooth, activez le Wi-Fi et ouvrez l’application CarPlay ou Android Auto du poste. En cas d’échec, supprimez les anciens appairages des deux côtés, redémarrez l’autoradio et recommencez avec un seul téléphone à proximité. Pour le mode filaire, utilisez le port USB désigné pour les données.

DSP et optimisation du son

Commencez avec l’égaliseur à plat. Vérifiez le sens des haut-parleurs, la balance et le fader, puis ajustez le DSP. Un réglage agressif ne compense pas un amplificateur mal réveillé, une mauvaise sortie audio ou un haut-parleur déphasé.

11. Tests indispensables avant le remontage définitif

• Allumage avec le contact ou l’ouverture prévue
• Extinction et mise en veille après retrait de clé
• Mémorisation de l’heure et des réglages
• Son sur chaque haut-parleur
• Réveil de Dynaudio ou de l’amplificateur OEM
• Réception FM et recherche automatique des stations
• Commandes au volant et boutons téléphone
• Affichage des portes et informations CAN attendues
• GPS et verrouillage satellite
• Microphone pendant un appel
• USB de données et de charge
• CarPlay filaire et/ou sans fil
• Android Auto filaire et/ou sans fil
• Caméra et déclenchement en marche arrière
• Bips et visuel des capteurs de stationnement
• Affichage ou fonctionnement de la climatisation
• Absence de défaut airbag au tableau de bord
• Absence de câble pincé derrière l’écran

12. Problèmes fréquents et solutions détaillées

Les erreurs les plus fréquentes à éviter

1. Acheter le faisceau uniquement selon le nom et l’année du véhicule.
2. Confondre ancien Quadlock 48 broches et nouveau Quadlock 52 broches.
3. Installer un adaptateur Fakra sans alimentation phantom.
4. Relier ACC et BAT ensemble pour contourner le CAN.
5. Oublier la présence de Dynaudio ou d’un amplificateur OEM.
6. Alimenter l’interface avant de brancher le patch lead.
7. Promettre l’affichage PDC/clim sans vérifier l’InfoAdapter et la compatibilité de l’écran.
8. Remonter la façade avant de tester la mise en veille et la consommation de repos.

13. Verdict pratique

L’installation devient propre, stable et proche de l’OEM lorsque cinq éléments sont identifiés avant l’achat : la radio d’origine, le type de Quadlock, la présence d’un amplificateur, le mode d’affichage PDC/climatisation et le type d’antenne Fakra. Sur les modèles les plus anciens, ajoutez la génération du CAN Gateway à cette liste.

Lorsqu’un seul de ces éléments est négligé, on retrouve les pannes signalées dans les forums du monde entier : batterie qui se vide, FM faible, absence de son, commandes au volant muettes, caméra noire ou disparition des informations de climatisation et de stationnement.

Pour Golf 5, Golf 6, Jetta, Polo 6R, Tiguan, Touran, Passat B6/B7, Caddy, Scirocco, EOS, Sharan, Amarok et leurs cousines Seat/Skoda, il faut toujours raisonner en trois niveaux : mécanique, électrique et logiciel/CAN. C’est cette méthode qui transforme un simple écran Android en installation réellement professionnelle.
