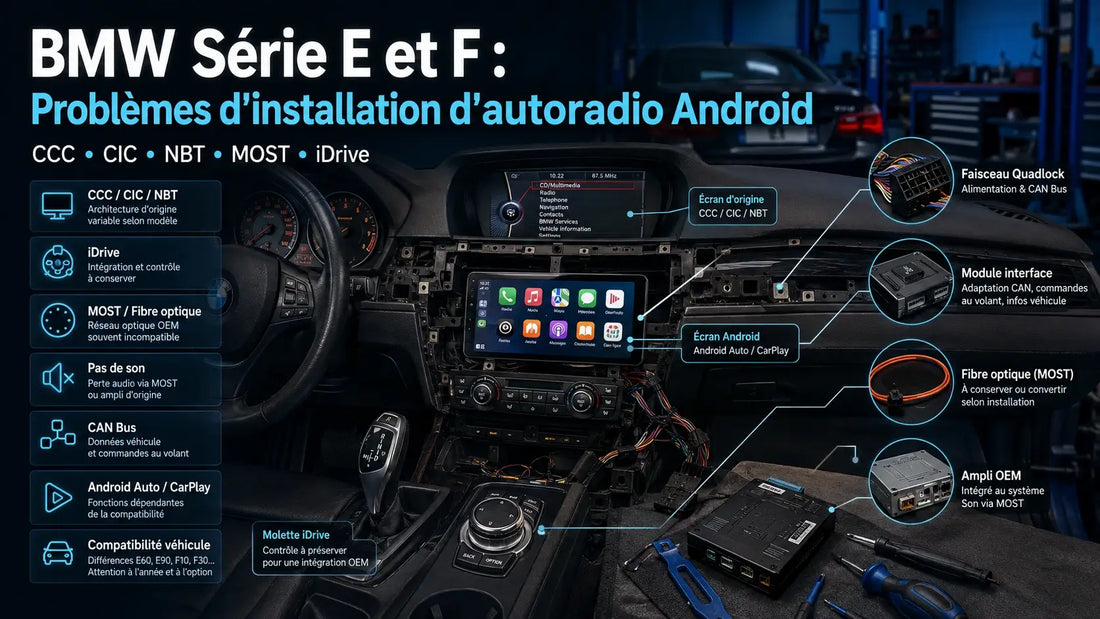

BMW Série E et F : Problèmes d'installation d'autoradio Android

Panorama des architectures, modèles et versions

La distinction la plus utile pour un technicien est la suivante : Android Auto est une projection guidée par le téléphone, AAOS est une plate-forme IVI OEM complète, et les head units Android aftermarket sont des appareils tiers qui exécutent un Android local, avec leurs propres cycles firmware/MCU, tout en offrant souvent Android Auto et CarPlay en parallèle. Dans AAOS, Google documente en outre une abstraction véhicule via le VHAL, le réseau sous-jacent pouvant être CAN, LIN, MOST ou Ethernet, ce qui explique pourquoi un système OEM “Google built-in” n’est pas du tout interchangeable, dans sa logique, avec un poste Android aftermarket vendu pour retrofit.

Pour le marché aftermarket Android, le meilleur indicateur pratique n’est pas seulement la version Android affichée, mais le couple SoC + RAM/ROM + canal de mise à jour. Un atelier doit donc relever systématiquement le SoC, la version Android, la version MCU, la version système, la résolution écran, et le type de faisceau avant toute mise à jour. XTRONS expose explicitement Android/MCU/System version dans ses menus “About tablet”, ce qui est une bonne pratique à généraliser à toutes les marques.

Un comparatif simple des grandes marques utiles à un installateur est le suivant : Sony met l’accent sur l’intégration propre, le GPS externe et les signaux parking brake/reverse/speed pulse ; Kenwood sur les caméras multiples et les réglages audio ; Alpine sur l’intégration smartphone et Maestro ; Pioneer sur la connectivité sans fil ; XTRONS et ATOTO sur l’Android local, les accessoires dédiés et la souplesse d’intégration. Cela impose de vendre au client un type de solution, pas juste une taille d’écran.

Procédure d’installation et de diagnostic

Un processus professionnel doit être reproductible. La bonne séquence n’est pas “on démonte et on essaye”, mais identification véhicule → banc → câblage énergie → interface CAN/SWC → audio OEM → GPS/micro → firmware → validation fonctionnelle → remontage. Les schémas Sony et Connects2 sont de très bons mémos visuels : le premier clarifie la hiérarchie masse/BATT/ACC/illumination/parking brake/reverse/speed pulse ; le second montre l’ordre patch lead → interface → faisceau → quadlock/ISO, avec les sorties additionnelles utiles en retrofit.

1. Identifier l’architecture d’origine avant achat ou démontage. Relever VIN, type de poste OEM, présence d’ampli, caméra, PDC, DAB, commandes au volant, connecteur ISO/Quadlock, et surtout éventuel réseau fibre/MOST. Sur BMW E/F, vos notes rappellent à juste titre que CCC/CIC/NBT conditionnent le choix du matériel et du type d’intégration.

2. Faire un pré-test au banc. Une alimentation de labo 13,8 V/8–10 A permet de contrôler l’écran, le boot, le tactile, les ports USB, le Bluetooth et la version système avant de toucher au véhicule. C’est aussi le bon moment pour photographier Android version, MCU version et System version. XTRONS documente ces champs et précise que le premier boot peut être nettement plus long que les boots suivants.

3. Traiter l’alimentation comme un sous-système critique. Les manuels Sony et XTRONS convergent : masse d’abord, puis alimentation permanente et ACC ; batterie 12 V à masse négative uniquement ; câble inutilisé isolé ; fusible au calibre prescrit ; batterie négative débranchée avant l’installation. Si ce socle est mauvais, tous les symptômes ultérieurs deviennent trompeurs.

4. Ne jamais supposer qu’un Quadlock fournit tout ce qu’il faut. Connects2 documente par exemple que certains véhicules CAN‑Bus Audi nécessitent un +12 V permanent tiré directement de la batterie, le connecteur véhicule ne l’apportant pas. Sur d’anciens BMW i‑Bus, l’interface SWC peut demander une résistance 4k7 entre Batt 12V et i‑Bus. C’est exactement le genre de détail qui fait perdre des heures quand on “fait au jugé”.

5. Brancher l’interface SWC/CAN dans le bon ordre. Sur les kits Connects2, le patch lead spécifique à l’autoradio doit être raccordé à l’interface avant qu’on n’alimente celle-ci, faute de quoi l’interface peut perdre des fonctions et devoir être réinstallée. Concrètement, on branche patch lead, puis interface, puis faisceau principal, puis on alimente, puis on teste les commandes avant remontage.

6. Configurer immédiatement le profil véhicule/CAN. Les unités Android custom-fit imposent souvent un choix de type véhicule ou de protocole CAN en menu usine. En pratique, cela veut dire CCC/CIC/NBT chez BMW, ou profil équivalent chez VAG/Mercedes/autres. Si les données véhicule ne remontent pas dans l’app “Car Info”, si la molette ou les commandes au volant sont inertes, ou si la caméra/reverse ne se déclenche pas, le premier suspect est souvent le mauvais profil CAN, pas un “poste défectueux”.

7. Séparer les cas audio : véhicule non amplifié, amplifié analogique, amplifié fibre. Sur véhicule non amplifié, l’ISO speakers suffit souvent. Sur ampli OEM analogique, il faut correctement gérer remote/AMP et parfois les RCA. Sur MOST/D2B, un décodeur ou une interface dédiée est requis. XTRONS précise, pour ses décodeurs fibre, que l’entrée audio supportée est Front Left/Front Right en RCA, with fader centré, et que la boucle fibre doit rester intacte ; le guide recommande même un bypass loop si nécessaire. En clair : un “pas de son” sur BMW/Mercedes/Audi premium n’est presque jamais un problème de haut-parleurs, mais de chemin audio OEM mal réintégré.

8. Poser GPS et micro comme des organes de sécurité, pas comme des accessoires. Sony recommande une surface plane, une antenne GPS horizontale, l’usage de la plaque métallique prévue, l’éloignement des autres équipements électriques, et surtout un emplacement qui n’entrave pas l’airbag passager. Le câble micro ne doit pas gêner la direction ou le levier de vitesses. Les pertes de qualité de micro et les GPS “mous” proviennent très souvent d’une mauvaise pose, pas d’un module défectueux.

9. Pour Android Auto, distinguer filaire et sans fil dès le diagnostic. Google demande un téléphone compatible, un câble USB de qualité pour le mode filaire, et pour le sans-fil un téléphone compatible, un plan data actif, le support Wi‑Fi 5 GHz et une association Bluetooth pour l’initialisation. Si le filaire marche et pas le sans-fil, la panne est très souvent du côté du 5 GHz/Bluetooth/téléphone, pas du poste.

10. Gérer firmware/MCU avec une discipline quasi-forensique. XTRONS indique de ne pas utiliser de logiciel non fourni par la marque pour mettre à jour le système ; Joying répète que les paquets sont spécifiques à la famille matérielle, que certaines versions empêchent le retour arrière, et que les dernières générations Qualcomm exigent parfois une procédure stricte. Donc : exporter les versions, sauvegarder, vérifier SoC/résolution/board ID, ne jamais cross-flasher, et n’installer que les paquets explicitement validés pour la machine.

Aide-mémoire de câblage atelier

Dépannage illustré

Le tableau ci-dessous synthétise les défauts réellement rencontrés sur le terrain et leur traitement logique. Il est volontairement orienté cause racine plutôt que “symptôme = remplacement”.

Diagnostic no power ou bootloop

Cette logique suit la hiérarchie la plus sûre : d’abord l’énergie et les périphériques, ensuite le reset/récovery, enfin seulement le reflash exact. XTRONS indique qu’un bootloop peut souvent être corrigé par un factory reset ou une mise à jour firmware, mais précise aussi que la procédure varie selon l’unité et que les mises à jour non autorisées peuvent annuler la garantie ; Joying insiste de son côté sur le caractère strictement spécifique des paquets de mise à jour.

Diagnostic absence de son après installation

Sur les véhicules premium, le mauvais réflexe consiste à “chercher le + haut‑parleur”. Les guides fibre XTRONS montrent au contraire que la priorité est de respecter la boucle optique et le format d’entrée accepté par le décodeur ; Mr12Volt confirme qu’une interface dédiée MOST est souvent la voie propre pour réinjecter l’audio dans le système OEM.

Diagnostic Android Auto, GPS et connectivité

Google est explicite : le filaire demande un téléphone compatible et un câble USB de qualité ; le sans fil exige un téléphone compatible, un plan data actif, le support 5 GHz et une initialisation Bluetooth. Sony ajoute un point souvent oublié : sur certaines installations, le speed pulse et une pose GPS correcte améliorent nettement la précision de localisation.

Outils, pièces, sécurité et garantie

Un atelier rentable sur ce métier n’a pas besoin d’un laboratoire excessif, mais il lui faut un socle d’outillage stable. Le plus coûteux n’est généralement pas la panne elle-même : c’est le temps perdu faute de banc d’alimentation, de mesure correcte, de faisceaux de test, ou de pièces d’adaptation en stock.

Sur le plan sécurité, les manuels XTRONS et Sony sont sans ambiguïté : utiliser uniquement un environnement 12 V masse négative, débrancher le câble négatif de batterie avant installation, ne pas obstruer airbags ou commandes de sécurité, ne pas laisser de câble gêner colonne de direction ou levier, isoler tout fil non utilisé, et respecter le fil de frein à main pour l’affichage vidéo. Ces précautions doivent être transformées en procédure atelier écrite, pas laissées à l’habitude individuelle.

Sur la garantie, il faut tenir un discours précis au client. Le cadre européen du marché de la réparation vise à permettre aux réparateurs indépendants de concurrencer effectivement les réseaux agréés, notamment sur la réparation/maintenance et les pièces. En revanche, cela ne signifie pas qu’un constructeur devra couvrir, au titre de sa garantie contractuelle, un dommage causé par un retrofit mal exécuté ; et la jurisprudence française rappelle aussi que certaines réparations effectuées aux frais du constructeur dans le cadre de sa garantie contractuelle peuvent être encadrées plus strictement. La formulation saine est donc la suivante : une installation indépendante n’annule pas mécaniquement toute garantie du véhicule, mais tout défaut provoqué par le montage ou par une mauvaise intégration reste à la charge de l’installateur ou du client selon votre contrat.

Formation, aide-mémoire et recommandations business

Le moyen le plus rapide d’améliorer la marge et de réduire les retours SAV n’est pas de vendre plus d’écrans, mais de standardiser la compétence. Un technicien autoradio Android performant doit savoir diagnostiquer un circuit, lire un schéma, comprendre un CAN box, poser proprement GPS/micro/caméra, et surtout documenter son intervention. Vos notes BMW E/F montrent bien que les dossiers les plus coûteux sont ceux où l’on a remplacé sans qualifier l’architecture d’origine.

Aide-mémoire ultra-court pour techniciens

Recommandations de tarification

Les centres auto grand public donnent un point de repère intéressant, mais insuffisant pour un atelier spécialisé : Norauto affiche par exemple à partir de 21,95 € pour un montage autoradio sur véhicule pré‑câblé et à partir de 41,95 € pour un double DIN, avec pièces non incluses. Ces prix ne couvrent ni l’étude VIN/architecture, ni la pose de façade/faisceau/CAN/MOST, ni les tests de caméra, ni le firmware, ni la responsabilité SAV associée à un retrofit Android. Le positionnement professionnel ci-dessous est donc une recommandation analytique, par inférence à partir des tarifs public grand public et de la complexité réelle des intégrations décrites plus haut.

Recommandations commerciales structurantes

Le plus rentable est de vendre des packages et non des “heures floues”. La structure qui fonctionne le mieux en pratique est : Diagnostic compatibilité → Offre pièces + pose → Validation écrite des fonctions conservées/perdues → Intervention → Compte rendu photo → Garantie atelier claire. Cette approche réduit les litiges du type “je pensais garder le 360°, le micro OEM et le son Harman Kardon sans module supplémentaire”.

Voici trois modèles courts de communication client, prêts à adapter.

Modèle de message avant devis

Bonjour {Nom},
Pour confirmer la compatibilité de votre véhicule avec un autoradio Android, j’ai besoin de :
– la marque, le modèle, l’année ;
– une photo du tableau de bord ;
– une photo du poste d’origine et des connecteurs si possible ;
– la présence éventuelle d’ampli OEM, caméra, radar, commandes au volant, fibre optique ;
– idéalement le VIN.
Sans cette étape, le risque d’erreur de faisceau, de CAN bus ou de système audio est réel.

Modèle de validation avant intervention

Bonjour {Nom},
Après contrôle, l’installation prévue conservera : {liste}.
Les fonctions suivantes nécessitent un module supplémentaire ou ne sont pas garanties sans adaptation dédiée : {liste}.
Le tarif comprend : {pièces + pose + tests}.
Ne sont pas compris : codage constructeur, réparation d’un faisceau d’origine endommagé, défauts préexistants du véhicule, ou mise à jour non validée par le fabricant.

Modèle de compte rendu après pose

Bonjour {Nom},
Installation terminée.
Vérifications effectuées : alimentation, mémoire, radio, Bluetooth, Android Auto, GPS, commandes au volant, caméra, audio, extinction/réveil.
Versions relevées : Android {x}, MCU {x}, système {x}.
Conseils d’usage : utiliser un câble USB de qualité, éviter les mises à jour non fournies par le fabricant, revenir vers moi en cas de redémarrages, perte son ou dysfonctionnement caméra.

Limites et points à confirmer

Ce rapport privilégie les sources primaires publiques disponibles : documentation Google Android Auto/AAOS, manuels Sony/XTRONS/Connects2, fiches produit officielles et tarifs publics de fabricants/revendeurs. Pour certaines normes-clés comme ISO 10487, ISO 11898 ou les références MOST, le texte complet n’est pas librement accessible ; j’ai donc utilisé les résumés officiels ISO et les manuels d’implémentation des fabricants.

Les prix pièces ci-dessus sont des fourchettes atelier basées sur des prix publics observés chez des vendeurs officiels ou des enseignes européennes ; ils doivent être retraités selon votre canal d’approvisionnement, la TVA, le port, et votre politique de stock. Les familles Joying, ATOTO, XTRONS et les interfaces MMI évoluent aussi rapidement ; avant commande, il faut toujours revalider la référence exacte, le SoC, la version logiciel/MCU, le profil véhicule, et la compatibilité ampli/fibre.
