Autoradio Android Toyota : pourquoi la caméra de recul d’origine ne fonctionne pas et comment garder les commandes au volant

Lorsqu’un client installe un autoradio Android Toyota, il pense souvent que tout est simplement “plug and play”. Pourtant, sur plusieurs modèles Toyota comme Corolla, Prius, Yaris, Auris, RAV4 ou certains modèles équipés d’un système multimédia d’origine, deux problèmes techniques peuvent apparaître :

1. Le problème de la caméra de recul Toyota en 6V

Sur certaines Toyota, la caméra de recul installée d’origine n’est pas alimentée comme une caméra universelle classique. Une caméra universelle fonctionne souvent en 12V, mais plusieurs caméras Toyota d’origine sont conçues pour recevoir environ 6V à 6,5V. Le poste d’origine Toyota fournit cette tension réduite directement à la caméra.

Le problème apparaît lorsque le poste d’origine est remplacé par un écran Android aftermarket. Beaucoup d’autoradios Android disposent d’un fil caméra, d’un fil “Reverse” ou d’une sortie d’alimentation caméra en 12V. Si ce 12V est envoyé directement vers la caméra Toyota d’origine, la caméra peut chauffer, afficher une image instable, ne pas fonctionner ou être définitivement endommagée.

Symptômes fréquents

• Écran noir lorsque la marche arrière est engagée.
• Image qui clignote ou apparaît quelques secondes seulement.
• Caméra d’origine non détectée par l’autoradio Android.
• Message “No signal” ou absence totale d’image.
• Caméra qui ne fonctionne plus après plusieurs essais en 12V.

Pourquoi cela arrive ?

Le poste d’origine Toyota gère la caméra dans un environnement prévu par le constructeur : bonne tension, bon signal vidéo, bonne masse. L’autoradio Android, lui, est conçu pour s’adapter à plusieurs véhicules et peut fournir une alimentation standard en 12V. C’est cette différence de tension qui crée le conflit.

2. La solution : installer un convertisseur Step-Down 12V vers 6V

La solution la plus utilisée par les installateurs et les passionnés est d’ajouter un convertisseur abaisseur de tension, aussi appelé Step-Down, DC-DC Buck Converter ou module LM2596. Son rôle est simple : il reçoit du 12V en entrée et fournit une sortie réglée à environ 6V pour alimenter correctement la caméra Toyota d’origine.

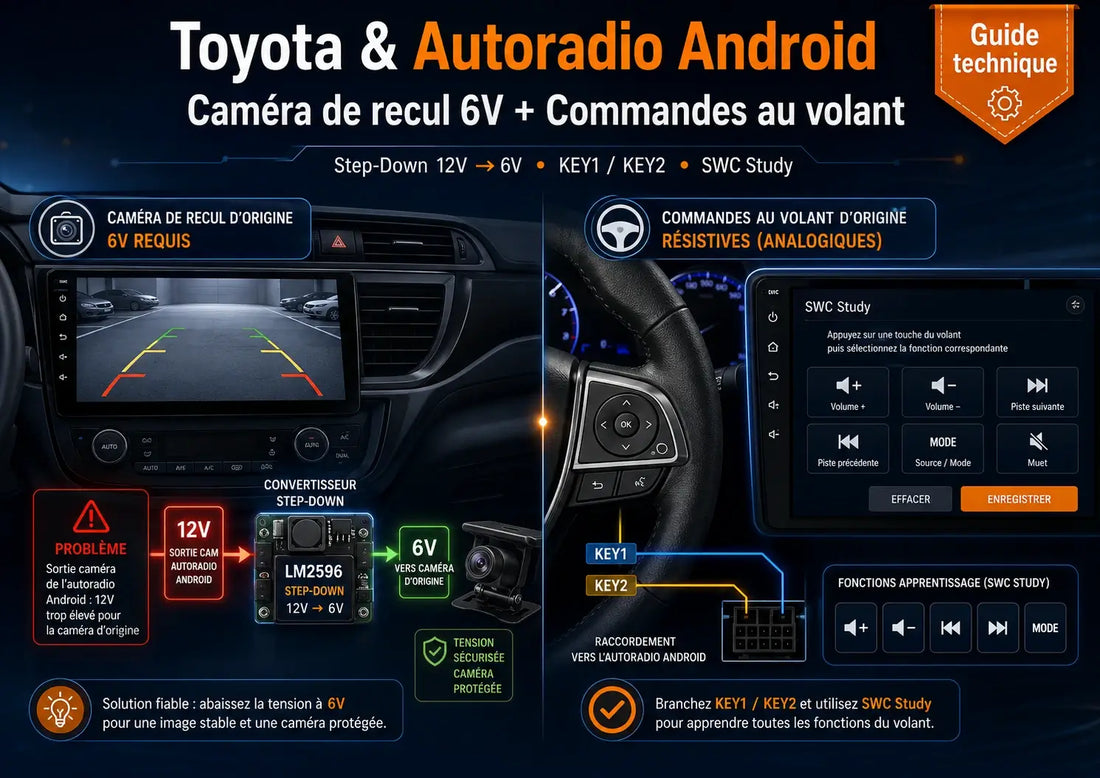

Schéma de principe de branchement

Étapes recommandées pour la caméra

1. Identifier le fil d’alimentation caméra.
   Repérez le fil qui alimente la caméra d’origine Toyota. Selon le modèle, les couleurs peuvent varier. Sur certains retours d’installation, le fil blanc correspond au + caméra et l’orange à la masse, mais il ne faut jamais généraliser sans vérifier le schéma du véhicule.
2. Brancher l’entrée du convertisseur.
   Connectez l’entrée du module Step-Down au 12V fourni par l’autoradio Android ou par le signal de marche arrière, selon le faisceau utilisé.
3. Régler la sortie avant de connecter la caméra.
   À l’aide d’un multimètre, ajustez la sortie du module à environ 6V ou 6,5V. Cette étape est obligatoire pour éviter d’envoyer 12V par erreur à la caméra.
4. Connecter la sortie 6V à la caméra.
   Reliez la sortie positive du convertisseur au + de la caméra Toyota et la sortie négative à la masse.
5. Tester l’image en marche arrière.
   Engagez la marche arrière, vérifiez que l’autoradio bascule automatiquement sur l’entrée caméra et que l’image est stable.

3. Le problème des commandes au volant Toyota

Le deuxième problème fréquent concerne les commandes au volant Toyota. Après installation d’un autoradio Android, les boutons Volume +, Volume -, piste suivante, décrocher/raccrocher ou Mode peuvent ne plus fonctionner.

Dans beaucoup de cas, cela ne signifie pas que les boutons sont incompatibles. Cela signifie plutôt que l’autoradio Android n’a pas encore appris les valeurs envoyées par les boutons du volant.

Commandes résistives : explication simple

Sur plusieurs Toyota, les boutons au volant fonctionnent avec un principe appelé résistance en échelle, ou resistor ladder. Chaque bouton correspond à une valeur de résistance différente. Le poste d’origine lit cette différence et comprend quelle commande a été pressée.

Un autoradio Android universel ne connaît pas automatiquement ces valeurs. Il dispose donc de fils appelés généralement KEY1, KEY2 et parfois GND. Ces fils servent à recevoir les signaux des commandes au volant pour permettre ensuite une programmation manuelle.

4. Solution pour les boutons volant : câblage KEY1 / KEY2 puis apprentissage SWC Study

Pour conserver les commandes au volant Toyota avec un autoradio Android, il faut généralement connecter les fils KEY1 et/ou KEY2 de l’autoradio aux fils correspondants du faisceau Toyota, puis lancer la procédure d’apprentissage depuis les paramètres de l’autoradio.

Étapes recommandées pour les commandes au volant

1. Identifier les fils SWC du véhicule.
   Localisez les fils des commandes au volant dans le faisceau Toyota. Ils peuvent passer par le connecteur radio d’origine ou par le faisceau CANBUS fourni avec l’autoradio.
2. Connecter KEY1 / KEY2 correctement.
   Reliez le fil KEY1 de l’autoradio Android au fil de signal des commandes au volant. Selon le véhicule et le faisceau, KEY2 peut être relié au deuxième fil SWC ou rester non utilisé. La masse doit être correcte pour que les valeurs soient lues.
3. Ouvrir le menu SWC Study.
   Dans l’autoradio Android, ouvrez le menu Steering Wheel Control, SWC Study, Key Study ou Apprentissage commandes volant. Le nom exact dépend du système Android.
4. Programmer chaque bouton.
   Sélectionnez une fonction sur l’écran, par exemple Volume +, puis appuyez sur le bouton correspondant du volant. Répétez l’opération pour Volume -, piste suivante, piste précédente, Mode, Téléphone, etc.
5. Sauvegarder et tester.
   Enregistrez la configuration, quittez le menu puis testez chaque bouton. Si certains boutons ne répondent pas, recommencez l’apprentissage ou vérifiez la masse et le branchement KEY1 / KEY2.

5. Différence entre CANBUS et commandes résistives

Beaucoup de clients pensent que le boîtier CANBUS fourni avec l’autoradio doit forcément gérer toutes les fonctions d’origine. En réalité, cela dépend du modèle Toyota, de l’année, du niveau de finition et du faisceau utilisé.

Certaines fonctions peuvent passer par le CANBUS, comme les informations véhicule, l’allumage automatique, l’éclairage, les portes ouvertes ou certaines fonctions d’origine. Mais les commandes au volant peuvent parfois rester en mode résistif. Dans ce cas, le boîtier CANBUS ne suffit pas toujours et il faut passer par l’apprentissage manuel KEY1 / KEY2.

6. Méthode de diagnostic avant installation

Avant de conclure qu’un autoradio Android Toyota est incompatible, il faut procéder par diagnostic logique. Cette méthode permet d’éviter les erreurs de branchement, les retours inutiles et les dommages sur la caméra d’origine.

Checklist caméra de recul

• Vérifier si la caméra est d’origine Toyota ou une caméra ajoutée après achat du véhicule.
• Mesurer la tension attendue par la caméra si l’information est disponible.
• Ne jamais envoyer du 12V sans confirmation.
• Utiliser un Step-Down 12V vers 6V si la caméra est prévue pour 6V.
• Vérifier la masse caméra.
• Vérifier le type de signal vidéo : CVBS, AHD, NTSC ou PAL selon l’autoradio.
• Tester l’affichage en marche arrière après réglage de la tension.

Checklist commandes au volant

• Vérifier si les boutons passent par CANBUS ou par fils résistifs.
• Identifier les fils KEY1, KEY2 et GND de l’autoradio Android.
• Connecter le signal SWC du véhicule à KEY1 ou KEY2 selon le faisceau.
• S’assurer que la masse est correcte.
• Ouvrir le menu SWC Study / Key Study.
• Programmer les boutons un par un.
• Sauvegarder puis tester chaque commande.

7. Erreurs fréquentes à éviter

8. Conclusion : la vraie solution pour garder les fonctions Toyota d’origine

Le problème n’est pas forcément l’autoradio Android lui-même. Dans beaucoup de cas, le souci vient de la différence entre l’électronique d’origine Toyota et le fonctionnement standard d’un poste Android universel.

Pour conserver la caméra de recul d’origine Toyota, la solution consiste à réduire l’alimentation de 12V vers 6V avec un convertisseur Step-Down stable. Pour conserver les commandes au volant, la solution consiste à brancher correctement KEY1 / KEY2 puis à effectuer l’apprentissage manuel dans le menu SWC Study.

Cette méthode permet de garder les fonctions importantes du véhicule tout en profitant des avantages d’un autoradio Android moderne : CarPlay, Android Auto, GPS, Bluetooth, applications, écran tactile et meilleure expérience multimédia.
